Фиг.1
В тази статия е описано как можете
да се възползвате когато някой електротехник допусне грешка при свързването
на вашият електромер !

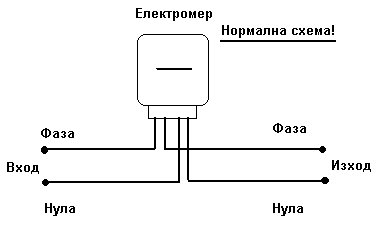

На фиг.1 е показана нормалната схема за
свързване на електромер за отчитане на изразходваната електроенергия. Входът
е свързан през главен предпазител (поставен на фазата) към електропреносната
мрежа. Изходът е свързан през абонатните предпазители (поставени
на фазата) към контакти, ел.осветление и други консуматори.
Фиг.2

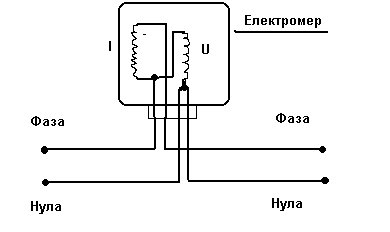

На Фиг.2 е изобразена вътрешната схема
на електромера (при нормално свързване). Съдържа токова намотка (I)
свързана последователно на фазата и напрежителна намотка (U)
свързана паралелно на входните фаза и нула.
Фиг.3

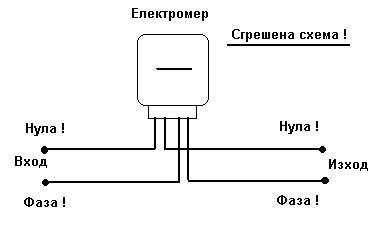

На Фиг.3 е показана 'сгрешената' схема
на свързване на електромер към главната електропреносна мрежа. Някой ще
попитат, каква е грешката, нали и сега електромера върти нормално?!
Грешката е следната, разменени са входните
нула и фаза, тоест нулата преминава през токовата намотка на електромера
а фазата преминава директно !
Внимание:
При
това свързване има опасност за вашият живот, в случай че
предпазителите попаднат на нулата и се използва защитно зануляване в съответният
абонат !!!
Какво се получава
в този случай: изгаря предпазител (намиращ се на нулата) от пробил към
корпус електроуред, фазата преминава през неговият корпус и всички електроуреди
се офазяват! От тук на там представете си каква е тръпката когато ви удари
ток (между фаза и земя), не е желателно да пробвате !!!!
Фиг.4

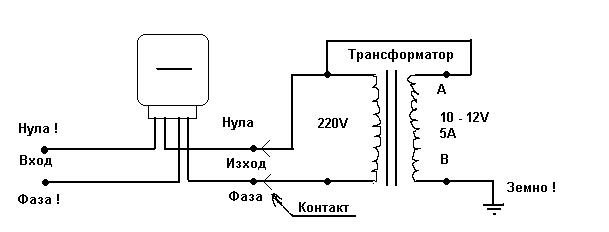

На Фиг.4 е показано
устройство с което можете да накарате вашият електромер да завърти на обратно,
тоест да връща на зад вашият брояч, но само в случай че вашият електромер
е свързан по сгрешената схема (разменени входна нула и фаза)!
Устройството се
включва в някой от вашите контакти (на който предварително определите фаза
и нула), а то представлява понижаващ трансформатор за ток около 5 Ампера
и изходно напрежение около 12 Волта, единият извод от вторичната намотка
се свързва към нулата а другият към земя. При положение че електромерът
увеличи въртенето в права посока разменете точки А и В на
вторичната намотка.
Как работи
това устройство: При
включването му в някой от контактите, между замя, вторична намотка на трансформатора
през токовата намотка и нулата на електропреносната мрежа протича противоток
по голям от тока в права посока, напрежението няма промяна и електромера
започва да върти в обратна посока.
С трансформатор
12В >5А когато няма друга консумация електромерът върти с около 1киловат
в час в обратна посока, това зависи и от качеството на земното (токът 5А
се измерва с амперметър поставен последователно на земното) !
От гореописаното се вижда че когато
някой електротехник сгреши може да стане опасно за вашият живот, но пък
може и да се възползвате от неговата грешка.
Ако знаете някой друг подобен трик
ПИШЕТЕ, не се чудете а електротехниците-мислете
...?!?!?!
по материали от руска
статия
Всички тестове
и проби на това устройство са на ваша отговорност!
Публикуването
на това устройство е само с научна цел и с цел реално да се види че когато
са допуснати грешки, някой могат да се възползват от тях!
P.S: По
професия съм електротехник и ми се е случвало да срещна подобна грешка
допусната от някой други електротехници, на което много съм се чудил. А
подобна грешка не допуска ремонт на електроуреди свързани директно с ел.мрежата,
тъй като неможе да бъдат обезопасени чрез сваляне на абонатен предпазител
(когато той е попаднал на нулата) !!!
Слушал съм и теорий за "икономия" на
електроенергия чрез промяна на реактивната съставна (COSф) но за сега несъм
виждал практическо изпълнение !
|
