СПЕЦИФИКАЦИЯ
Диапазон
От 0,001 mН (1 nH ) до 100 mH ( допустимо до
150 mH )
От 0,010 pF до 1 mF ( допустимо до 1,5
mF )
( кондензаторите да не са полярни )

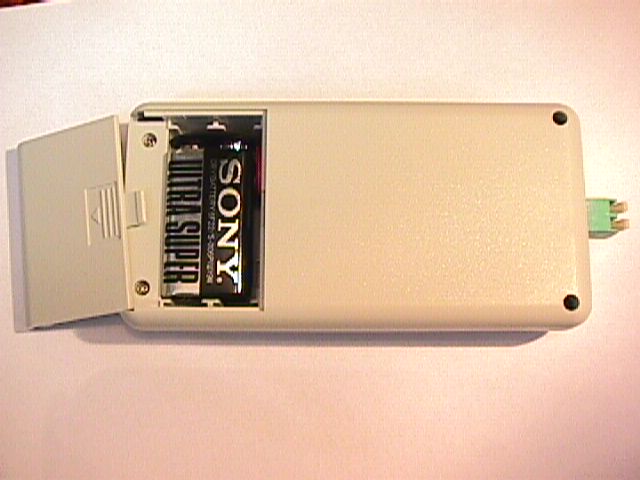

Захранване 9v батерия
Автоматично избиране на обхват
Точност: 1% типична грешка
Типична е средна грешка за 83 различни компонента, сравнени с
HP4275A цифров L/C-метър (при честота 1MHz) за компоненти
в диапазона от .1mH to 1mH and 2.7pf to .068mF,
Индикация
16 позиционнен LCD дисплей
Четири цифри разрешаваща способност
Във формат: Lx= 1.234 m Hy / Cx= 123.4 pF
Скорост на измерване:
Около 5 измервания / секунда.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1.000 - 9.999 nF |
|
|
10.00 - 99.99 nF |
|
|
100.0 - 999.9 nF |
|
|
Режими на измерване.
При изключени Lx и Cx ключета чрез натискането
на ZERO бутона можете да изберете последователно
пет различни начина на измерване:
READY MEASURE n измерва Lx или Cx
и показва резултата съотв. в nH или nF
Lx = 99 nH ,
Cx = 12,34 nF
READY MEASURE u измерва Lx или
Cx и показва резултата съответно в mН или
mF Lx = 0,099 mН ,
Cx = 0,01234 mF
READY MATCHnMODE измерва първия компонет Lz или Cz
и се изобразява неговата стойност. Когато се натисне ZERO бутона,
стойноста се записва в RAM-а, а на дисплея се показва разликата от втория
компонет: Lx - Lz = 99
nHy, Cx - Cz = 12.34 nF
READY MATCHuMODE измерва първия компонет Lz или Cz и се
изобразява неговата стойност. Когато се натисне ZERO бутона, стойноста
се записва в RAM-а, а на дисплея се показва разликата от втория компонет
в “micro
mode”: Lx - Lz = .099 uHy, Cx - Cz = .01234 uF
READY MATCH%MODE измерва първия компонет Lz или Cz и се
изобразява неговата стойност. Когато се натисне ZERO бутона, стойноста
се записва в RAM-а, а на дисплея се показва разликата от втория компонет
в проценти:
(Lx - Lz)/Lz*100 =12.34%, (Cx - Cz)/Cz*100 = 12.34%
Поява на съобщение"out of the circuit". Измерваните индуктивности трябва да имат достатачен качествен фактор Q –за да се се получи резонанс.
Meтод на измерване.
В основата на L/C Метъра е измерване на резонансната честота на трептящ кръг в който участва и неизвестният елемент.
Самокалибриране.
По време на калибрирането, първо се измерва честотата F1, която се явява резонансната честота на основните компоненти L1 и C1 в трептящият кръг. Където честотата ще бъде:
По време на калибрирането, через реле микроконтролера добавя точен
капацитет от 1020 pF паралелно. В този случай честотата ще бъде:
Двете уравнения се решават за да се получи С1:
и накрая за L1 се получава:
Тъй като при включване се извършва самокалибриране, точноста на L1
и C1 не е критична.
Измерване на индуктивност и капацитет.
Когато са изключени Lx и Cx , микроконтролера непрекъснато
измерва F1 като елиминира дрейфа на честотата. Когато се натисне бутона
Lx , измерваната индуктивност се включва последователно на L1. Общата
индуктивност става
L1 + Lx. Това предизвиква промяна на честотата F2:
Уравнението може да се реши като се знае F1:
от където:
Подобно когато се натисне Cx бутона, непознатият капацитет се
добавя паралелно на C1. Общият капацитет ще буде C1 + Cx.
Като решим за Сx, заедно с уравнението за F1, ше се получи:
Паразитни индуктивност и капацитет
Реалният монтаж вурху печатната платка неминуемо е съпътстван с паразитни
индуктивност (Ls) и капацитет (Cs). Тези паразитни стойности се добавят
към стойностите на Lx или Cx. Нулирането на уреда става через натискане
на
ZERO бутона ,което предизвиква записване на стойността в паметта
Показанията се изчисляват така:
и
За нулиране на Ls трябва да се даде на късо тестовите клейми,
да се натисне Lx и след това да се натисне ZERO бутона. Подобно за
капацитетите трябва да се освободят тестовите точки да се натисне Cx
и след това да се натисне
ZERO.
Записаната стойност на Ls и Cs се запазва до смяна на режима на измерване. Когато режима на измерване се променя от MEASURE към MATCH те се нулират.
Ako измерваната индуктивност се включи в клеймите когато вече е натиснат
бутона Cx , ще се появи "NOT A CAPACITOR". Това обаче не винаги работи
за големи стойности на Lx. Подобен е ефекта когато се постави кондензатор
когато е натиснат бутона, ще се появи надпис "NOT AN INDUCTOR". Това
не е вярно за много големи Cx .
Съвети при измерване
Типичната паразитна индуктивност на уреда е .04 до .06 mH , а типичния
паразитен капацитет 2 до 7 pF's. Когато измервате индуктивности по-малки
от 5 mH или капацитети по-малки от 50 pF, препорачитлно е да нулирате уреда
с
бутона ZERO предварително. При нулиране или измерване не пипайте
и не приближавайте вашите ръце до клеймите, защото ще внесете допълнителна
грешка от капацитета на вашето тяло.
За измерване на индуктивност, първо поставете бобината в клеймите и
след това натиснете Lx. За да измерите капацитет, първо поставете кондензатора
в клеймите и след това натиснете Cx.
Честотата на осцилатора има малък дрейф първите няколко минути след
включване. Когато ще мерите малки стойности с голяма точност е необходимо
уреда да бъде включен предварително няколко минути преди измерването.
Точност и разрешаваща способност
Грешката на уреда е по –малка от 1% . При сравнение с високоточният уред HP4275A L/C meter. Средната грешка е 0.23% за индуктивност и 0.24% за капацитетиза стойности от .1 mH до 6.8 mH и 2.7pF до .068 mF.
L/C - IIB има разрешаваща способност четири цифри което за малки стойности на L и C е 1 nH и .01 pF. При такива малки стойности точността се влошава.За стойности по-малки от .01 mH и .1 pF точността е около 15%
Цена: 69 лева
