LZ1SE
Схеми на QRP трансивър
| 1. | Схема "Блок управление, генератори горна/долна лента, RX: МЧУ, продукт детектор, НЧУ, АРУ, S-meter; TX: микрофонен усилвател, двойно балансен смесител, тонгенератор, DSB-усилвател, МЧУ филтър" - qrp1.jpg. 413,150 bytes | |
| 2. | Схема "Блок филтри, реверсивен ВЧ усилвател, смесител, диодна комутация, крайно стъпало" - qrp2.jpg. 417,412 bytes | |

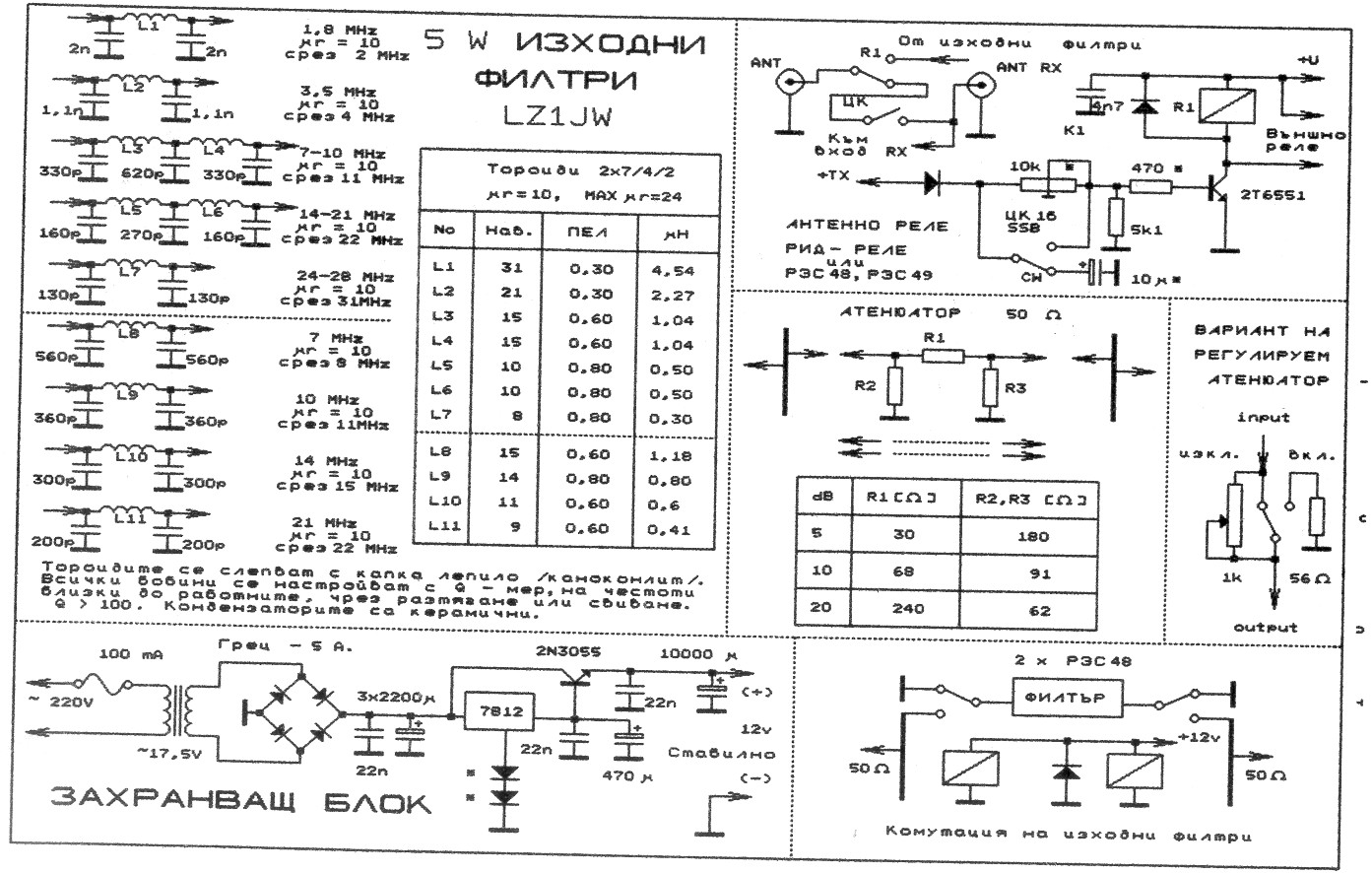

| 3. | Схема "Заранващ блок, изходни филтри, комутация на изходните филтри и ант. реле, атенюатор" - qrp3.jpg. 338,040 bytes | |
| 4. | Схема на обикновено (LC) "VFO" - qrp4.jpg. 324,658 bytes | |
| 5. | Схема "супер VFO" - qrp5.jpg. 397,658 bytes | |
| 6. | Широколентов усилвател - PA 20W - qrp6.jpg. 635,958 bytes | |
| 7. | Модификации на някои блокове - qrp7.jpg. 331,901 bytes | |
| 8. | Вариант на точка четвърта - qrp8.jpg. 485,568 bytes | |
| 9. | Вариант на точка втора - qrp9.jpg. 348,876 bytes | |
| 10. | Всички схеми архивирани в саморазархивиращ се .exe файл jpg.exe. 3,419,114 bytes |
