136 Khz - 137 Khz Band

     Beacons en LF:

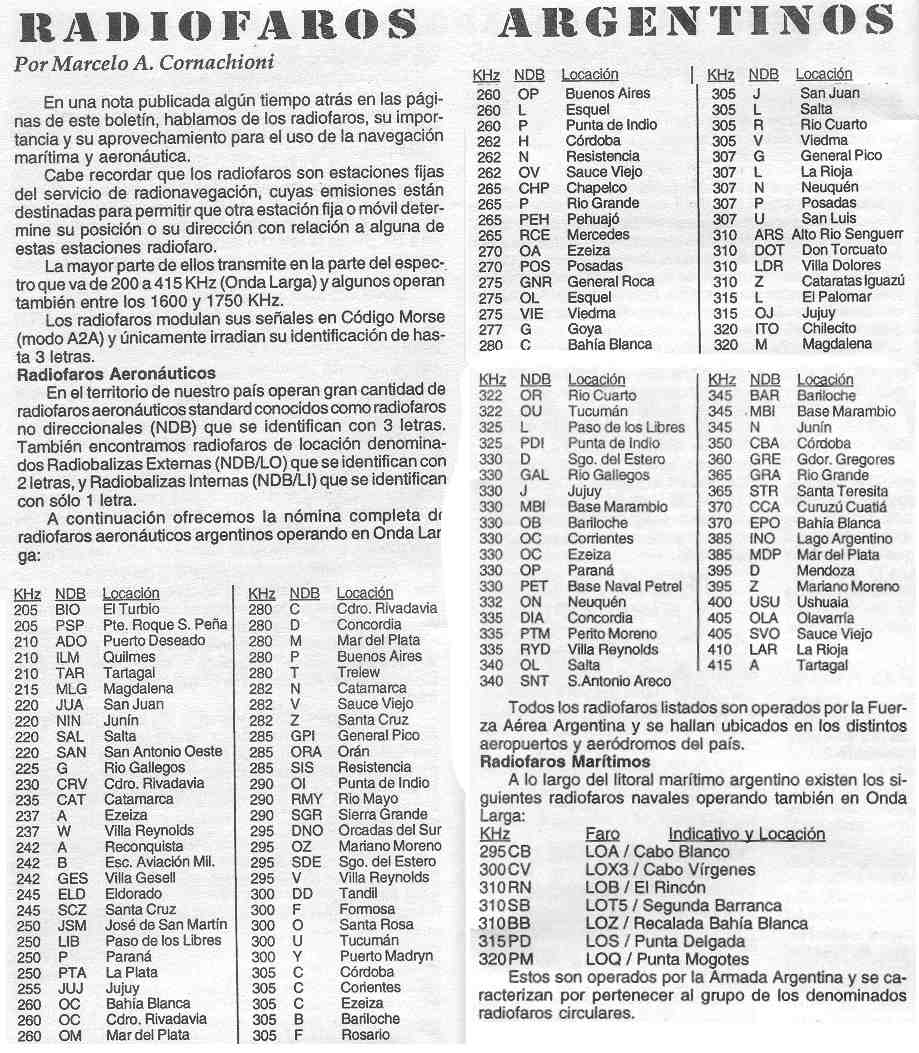

                              Archivo1 (300Kb)            Archivo2 (11Kb)        Radiofaros Argentinos1(132k)        Radiofaros HF(57k)

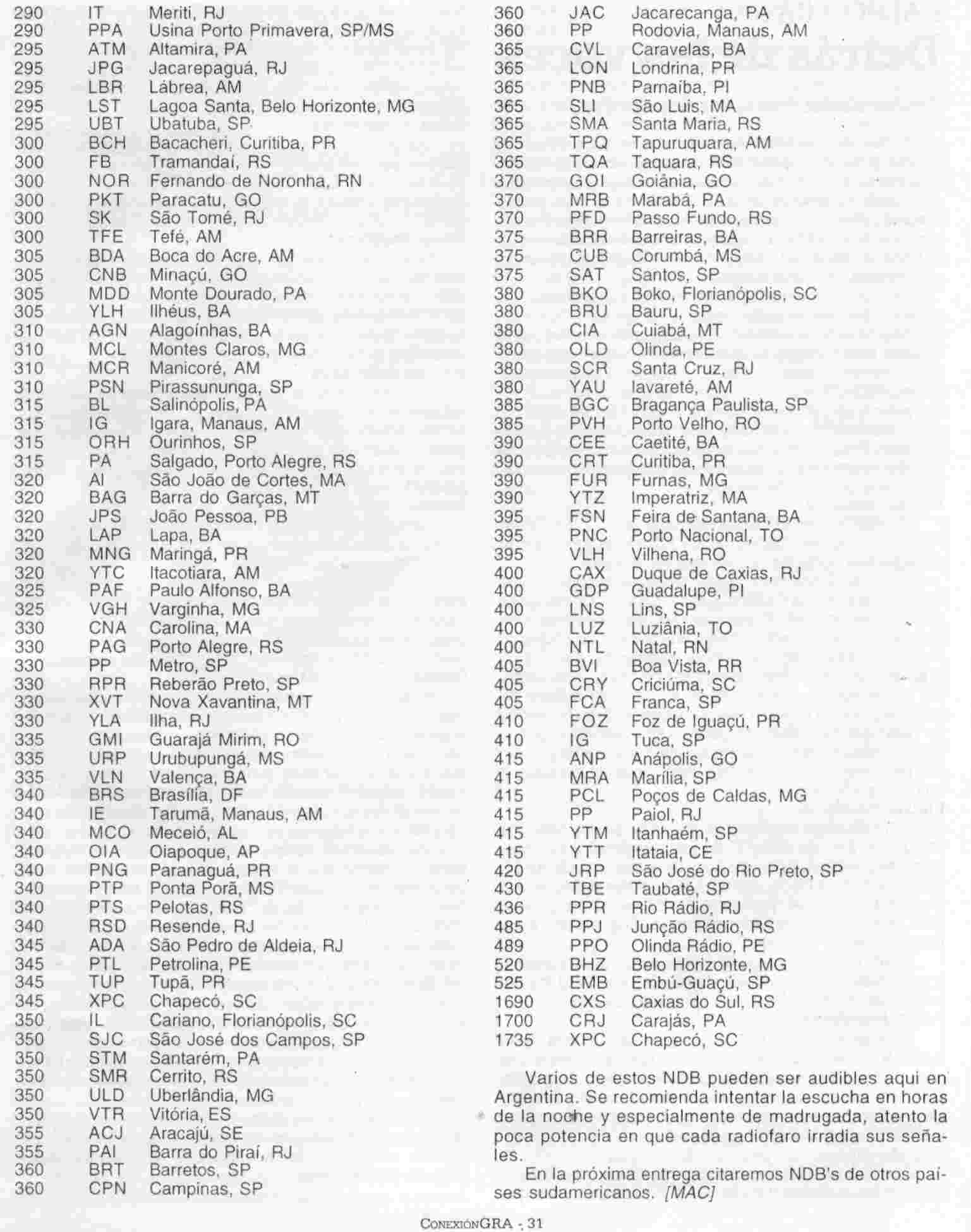

                                Radiofaros PY1(105k)          Radiofaros PY2(124k)            Radiofaros CE(210k)

    Enlaces:

                                VLF Time Broadcast             The Russian VLF

    Reglamentacion nacional de la banda de 137Khz

        Uso de la Banda en Reino Unido

    135.7 – 136.0              Station tests & transatlantic reception window

    135.9 – 135.98 kHz preferred transatlantic window for Europe to North American transmissions of very slow CW (QRSS)

    136.0 - 137.4              CW

    135.980 - 136.050kHz preferred transatlantic window for Europe/North American contacts

    137.4 - 137.6              non-CW modes (Hell, Wolf, PSK, etc.)

    137.6 - 137.8              Very slow CW (QRSS) centred on 137.7

    137.700 - 137.800kHz preferred transatlantic window for  North American to Europe transmissions

        Uso de la Banda en Alemania

            Evolución de las pruebas:

 Sep 2002:    Arme el primer transmisor, para hacer algunas pruebas de radiación. Era un circuito muy censillo que me entregaba alrededor

                    de un wat.

Nov 2002:    Arme una etapa de potencia con un transistor irf840 trabajando en clase "e" y utilizaba el circuito anterior como exitador.

                    Hice algunas transmisiones de prueba, avisando en distintas listas de correo de radioaficionados y packet. No tuve respuestas.

                    También arme un preselector para escuchar un poco mejor, ya que la alta potencia y la cercanía de algunas estaciones comerciales

                    hacían que las condiciones para el receptor no sean buenas.

Dic 2002:    El mismo transmisor mejore la adaptación , arme y coloque un filtro pasa bajos a la salida. Logre unos 15 wats.

                    El 25 de diciembre a las 17hs aproximadamente obtuve mi primer reporte, LU8EDR había escuchado mi transmisión.

                    Hice un cambio de todos los inductores y transformadores por otros que arme con alambres mas gruesos, mejorando notablemente

                     la adaptación y la potencia de salida (50w). A partir de aquí la baliza funciona todos los días desde las 19hs hasta las 8hs del

                     día siguiente (UTC -3).

                    Armé un preselectror para limpiar un poco las señales que trataba de escuchar en los momentos que no transmitía.

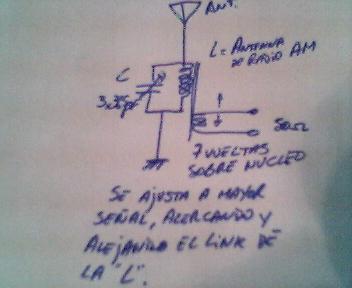

                    Preselector1 , Preselector2 , Esquema . En este esquema falta mencionar que hay que colocar en paralelo con el capacitor variable

                    de 3 por 365, dos capacitores de 1nF, quedando así un total de capacidad de 2nF a 3nF aproximadamente, que me permiten

                    una sintonia desde 110Khz hasta 180Khz aprox.

Ene 2003:    El tres de enero tuve mi segundo reporte de LW8DYK, y el once el tercero de LU2BAM.

                    Baje soft de la web para transmitir en QRSS y para recibir. A continuación tres programas para rx :

                    Argo ; Spectran ;  Spectrum Lab ; Yo utilizo este último.

                    También construí un filtro pasa bajos del cual se pueden ver dos imagenes y el esquema. Imagen1 , Imagen2 , Esquema.

                    Como se ve en el esquema originalmente era un fitro Butterword, pero decidí hacerlo elíptico  con el pico de  atenuación

                    aproximadamente en 990khz, porque en esa frecuencia existe cerca de mi qth una broadcasting con mucha potencia.

Febrero 2003    El transmisor se encuentra funcionando y esta compuesto de la siguiente manera: el oscilador es un generador BK bastante

                 estable, luego del mismo tengo una etapa driver compuesta por un bd140 y un 2n2222 en conmutación tipo clase D, que exitan

                la etapa de salida compuesta por un IRF740/840/640 (cualquiera de ellos) que trabaja en clase E, luego agregue un filtro  pasabajos

                un balun 2:1 , un transmatch mfj que utilizo como indicador de potencia directa y reflejada (la escala queda descalibrada por efecto

                de la baja frecuencia en que se utiliza, pero sirve igual teniendo en cuenta que las indicaciones son relativas), otro balun 2:1 , el inductor

                de carga (180 vueltas de alambre 0,4 en forma de 20cm) y la antena (hilo de 50m con la bajada a los 18m de un extremo).

Marzo 2003    Construccion y programacion de una placa con un micro 2051 generando la señal de conmutación para el qrss 4.

                    Transmito en qrss4 todos los días de 19 a 23hs.

Abril 2003    Construcción de dos nuevas bobinas de carga para mi antena. Cada una de las bobinas consumió cien metros de cable de

                    un milimetro y medio de sección.

                    Dimensiones:                Inductor fijo                Inductor con derivaciones

                                         Largo        18,3 cm                            38,8 cm

                                    Diámetro        50,5 cm                            25,7 cm

                                       Vueltas        60,5                                 123

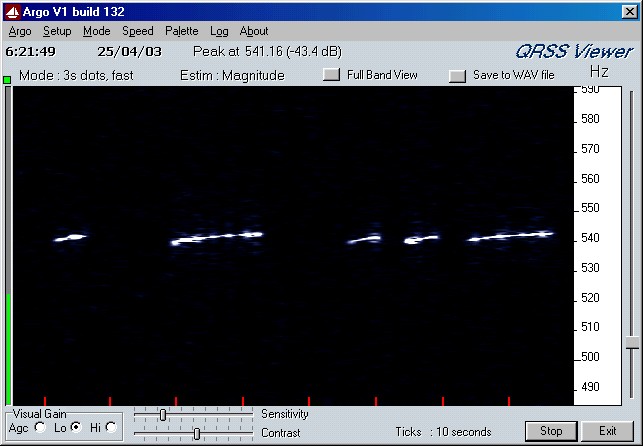

                       Nuevo reporte de LU8EDR luego de las modificaciones. ---1---    ---2---  ---3---

                    En las imagenes se aprecia inestabilidd en frecuencia, cosa que deberé mejorar en las próximas semanas. Mas halla de eso,

                    se ve que la señal es buena.

Mayo 2003    Construcción de un oscilador a cristal  y un divisor por 18 con un 4018 y 4520,

Junio 2003    Luego de la construcción y puesta en funcionamieno del nuevo oscilador los reportes mejoraron totalmente, como

                        puede verse a continuación:  ---1---  ,  ---2---

                      Comparando ambos reportes , el de mayo y el actual, notamos una mejora evidente.

    Proyecto:

                    Antena de cuadro multivueltas para escuchar.

                    Mejora de la potencia del transmisor.
