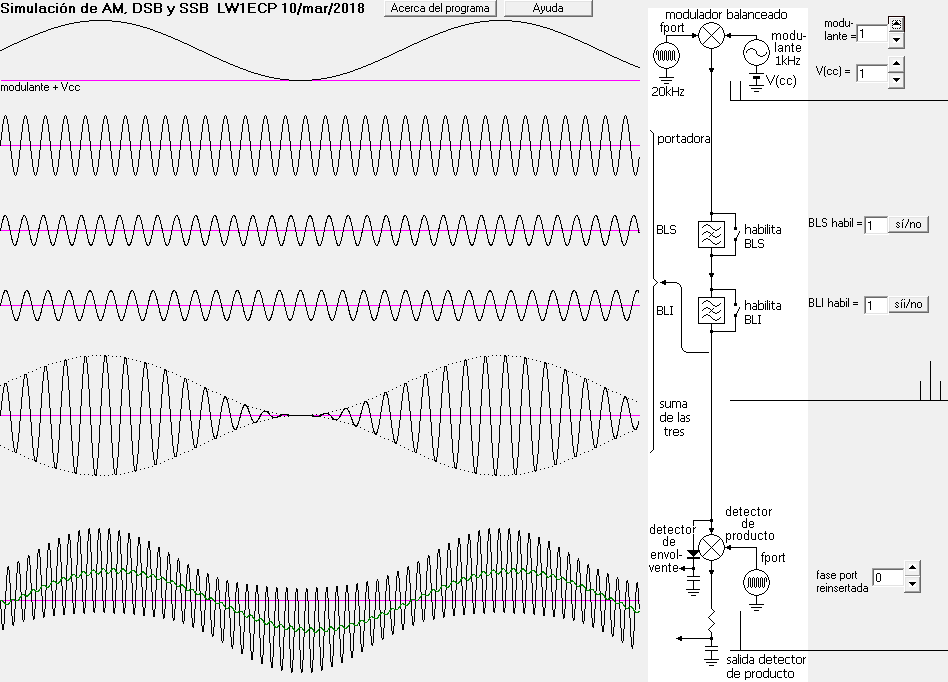

10/03/2018 Este programa intenta
transmitir el concepto de estos modos como si se estuviese con un
generador de audio, un transmisor multimodo, un receptor, un
osciloscopio y un analizador de espectro.
Se puede controlar a
voluntad el nivel de modulación y la CC superpuesta, y anular una o
ambas bandas laterales, y los resultados se visualizan instantáneamente.
Se
supone que la modulación se hace con un modulador balanceado, incluso
en AM. En el caso de modulación en alto nivel (sobre la etapa de
salida), al modular más del 100% en la realidad se produce un recorte
que este simulador no considera.
Para DSB y SSB, por simplicidad se supone que se genera en la misma frecuencia de salida.
En
el receptor se demodula siempre con un detector de producto. Más
adelante se incluirá un detector de picos. La señal de audio detectada
se detaca en color.
Inicialmente se asigna un valor de 1 para la
amplitud de la onda modulante y para la CC superpuesta (modulación de
100%), y se deja pasar ambas bandas laterales. Pruebe de subir y bajar
Modulante y V(cc) y observe el nivel y forma de las ondas. La amplitud
de las laterales es proporcional a la modulante. La portadora depende
sólo de la CC. Pruebe de anular V(cc). La portadora desaparece, tenemos
DSB. El audio detectado no cambia, lo que demuestra que la portadora no
transmite información.
Ahora anule una de las bandas laterales y
tendrá SSB, transmitiendo la mitad de potencia que con DSB. La TENSIÓN
detectada baja a la mitad, o sea que la POTENCIA de audio baja a la
cuarta parte. La relación S/R empeora 4 veces. Pero como en SSB el
receptor puede tener la mitad de ancho de banda, entra la mitad de
potencia de ruido, con lo que el empeoramiento es de sólo 2 veces. Si
se hace que el transmisor emita la única banda lateral con la misma
potencia que la suma de las laterales en DSB, terminamos teniendo la
misma S/R que en DSB, pero usando la mitad de ancho de banda.
Juegue
con la fase de la portadora reinsertada en el detector de producto. En
SSB no tiene influencia. Pero en AM y DSB, para un error de fase de 90
grados desaparece el audio detectado, y para 180 se invierte la onda.
Como en la práctica es imposible reinsertar en la frecuencia exacta,
habrá un error de fase variable en el tiempo que irá anulando y
hablilitando constantemente el audio, como un gorgoteo. Con V(cc) y sin
modulante, vea que funciona como un detector de fase.
Por ahora es necesario descargar este archivo www.qsl.net/lw1ecp/SimulAM/AM.zip
, descomprimirlo y correr el ejecutable (Windows 32 bit). Agradeceré
colaboración para poder correrlo online. Favor contactarme por
danyperez1 arrroba yahoo.com.ar
El .EXE se probó en máquinas con
Windows XP, 7 y 10, y se analizó con NOD32, Avast y AVG. Sin embargo,
tras analizar Ok con Avast, al ejecutarlo es posible que aparezca un
mensaje de que es un archivo raro y lo manda al laboratorio a analizar.
Si eso ocurre, configure Avast así:
General -> Activar Cybercapture -> Permitirme decidir
NOTA:
como en textos similares, se supone que la modulante es senoidal. En la
vida real lo que se transmite son ondas vocales con una alta relación
entre potencia pico y promedio, pero para los fines didácticos es
preferible adoptar una senoidal en vez de la forma de onda de un 'Hola
hola!'...
