Artículos y opiniones
Transmatch de 1.8 a 30MHz
Este
equipo permite adaptar la impedancia de una antena a la
impedancia de cualquier equipo de radio de 50 ohms
normalizado.
Manos a la obra
Para la
construcción de este simple pero efectivo acoplador de
antenas, podemos reciclar la mayoría de sus componentes,
el capacitor de entrada de 1 nf - en el gráfico figura
erróneamente como 1 pf- que es de alto voltaje, más de
1kv, puede ser obtenido de un viejo receptor de TV
valvular o de una radio de esa epoca. Las bobinas deben
ser
construidas de la siguiente forma:
La primera de ellas (de dos derivaciones intermedias)
esta hecha de alambre barnizado con 1.5mm de seccion con
una densidad de 8 espiras por pulgada, la derivacion para
10 metros se toma de la tercer espira, la derivacion para
15 metros se toma de la sexta vuelta mientras que para la
banda de 20 metros se debe conectar la bobina completa.
La otra bobina (la de una unica derivacion) debe hacerse
con alambre de 1mm de espesor y se deben bobinar 16
espiras por pulgada, la unica derivacion, tomada en la
espira novena, es para la banda de 40 metros. Para la de
80 metros se empleara a bobina completa.
Los capacitores variables para los ajustes pueden
obtenerse de radios antiguas, sean de dos o de tres
cuerpos. Para el ajuste de la entrada emplear un solo
cuerpo. Para el ajuste de salida emplear uno de tres
cuerpos completo, o en su lugar uno de dos cuerpos con el
agregado de una capacidad fija del valor necesario, en
paralelo.
La llave conmutadora de banda debera ser en lo posible de
ceramica y de buena calidad, este tipo de llaves se
utilizaba para cambio de banda en receptores y
transmisores valvulares. Otra posibilidad es emplear
reles de RF comandados por un secuenciador o un micro, esto
queda a idea del armador.
Una vez armado todo colocarlo dentro de una caja metalica
puesta a tierra, para evitar armonicas indeseadas es
recomendable oponer las bobinas 90 grados una de otra.

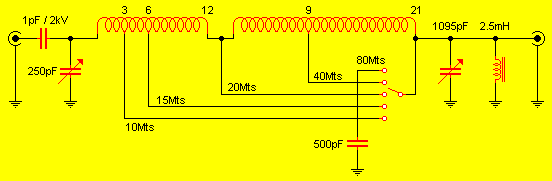

Esquema del Tmatch, a la izquierda la entrada de rf y la salida a la derecha, el capacitor de entrada debe ser de 1 nf (1.000 pf) por error figura de 1 pf.
