CONTROLADOR POR TONOS DTMF



Autor : Daniel Rey, LU3DJ



Desde Tres Arroyos, Pcia. de Bs. As. Daniel, LU3DJ  aporta un proyecto que realizó con éxito para distintos tipos de controles por tonos DTMF. Si bien el objetivo primario de este trabajo fue el de controlar distintos dispositivos eléctricos de su QTH, este proyecto bien sirve de base para controles de repetidoras de ATV que es el tema que ocupa en este sitio.





Hace años que venía experimentando otros circuitos más complejos para éste propósito pero que por alguna razón no funcionaron. Es por ello que tomé una decisión drástica cual fue la de simplificar al extremo el circuito a los efectos de tener menor complejidad no solo en la construcción sino también en la puesta a punto del proyecto.



Detalles del proyecto



El diseño del proyecto se basa en la utilización de un receptor de tonos DTMF M-8870, un PIC16F84 para procesar la información y un integrado de  8 transistores Darlington para manejar mayores tensión y corriente y evitar el uso de una cantidad similar de transistores individuales para el mismo propósito

Realicé el  montaje de éste proyecto sobre 3 circuitos impresos. La razón de esto es que resulta más cómodo a los fines prácticos al uso que destiné y ademas utilizar relays de 12 voltios que puedan sus contactos manejar mayores potencias. En el caso que se requiera utilizar relays de menor capacidad de potencia en sus contactos, se debería cambiar solamente el circuito impreso de los mismos. Por otra parte decidí colocar los diodos leds fuera del circuito impreso de los realys por el solo hecho que necesitaba visualizarlos en el frente de la caja de alojamiento del proyecto. Estos leds para el caso de utilizarse como control de una repetidora puedrían muy bien quedar colocados en el mismo circuito impreso de los relays.

|

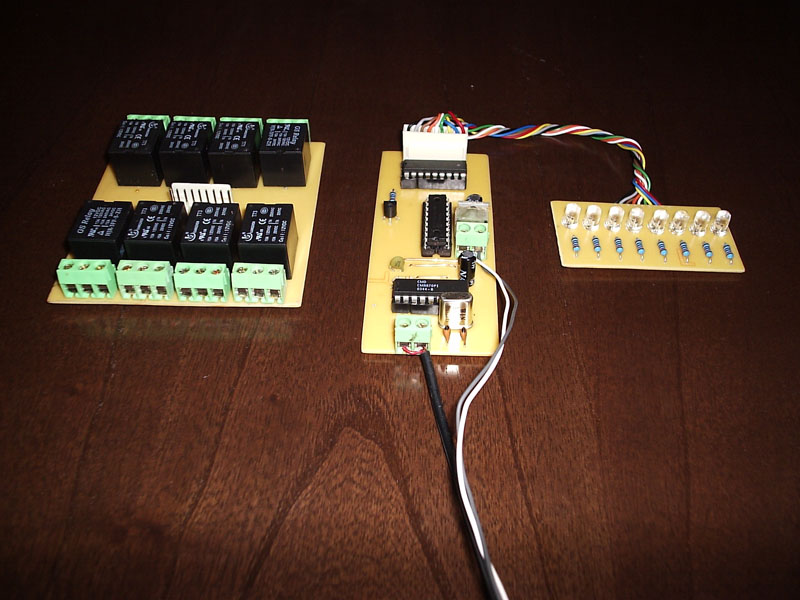

En ésta foto de puede apreciar el trabajo terminado

Solo falta colocar las conexiones a la placa de relays desde la placa de control en paralelo con la salida a la placa de los diodos leds.

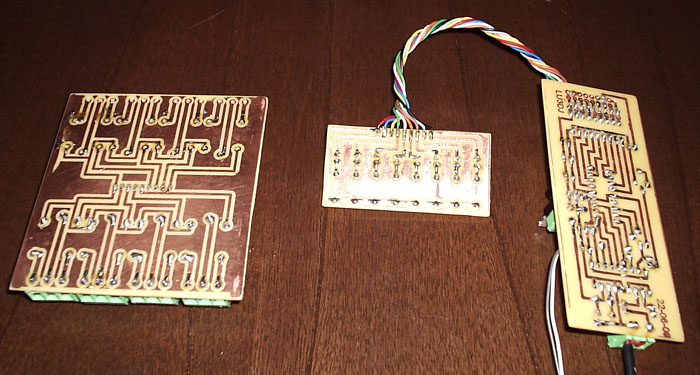

Vemos la imagen de lado del cobre para las tres placas de circuito impreso.





En esta imagen se muestra la vista de componentes de la placa de relays. La alimentación del control de estos relays se recibe por el conector de 9 pines que se encuentra el el centro de la misma.



A continuación muestro los detalles para la construcción del circuito impreso de la placa de control o otros detalles necesarios para encarar la construcción de este proyecto.

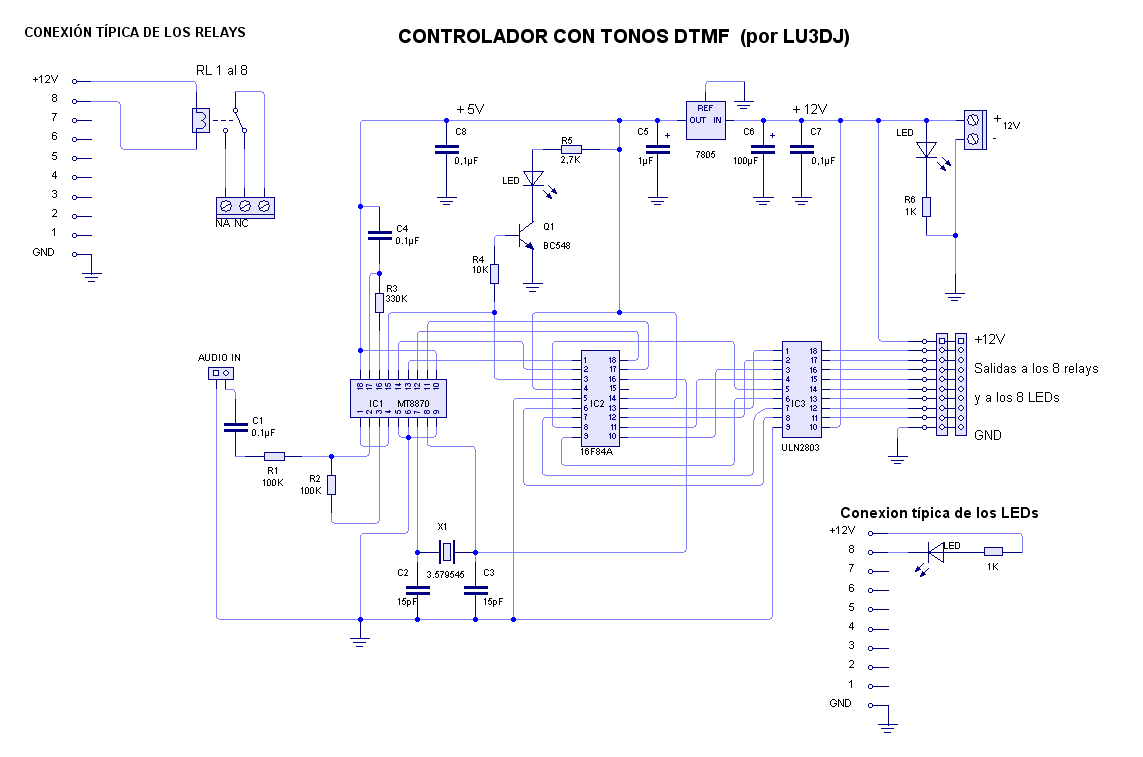

El circuito electrico lo tome de uno similar publicado en Internet, en el sitio de Fox-Delta y simplificado para las necesidades que en mi caso tenia. Aquel que quiera completar el proyecto con algunos detalles del original puede ir al sitio de Fox-Delta a obtenerlo.

Del mismo sitio obtuve los firmware para grabar el PIC16F84A los que estan disponibles aqui.

Haciendo click sobre la figura del circuito obtendrán el file pdf para que lo puedan imprimir.

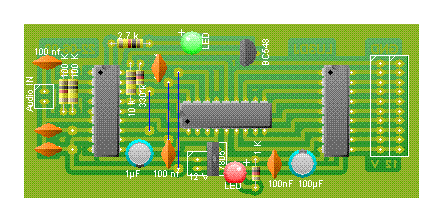

En la figura de la derecha se ven los componentes en la placa de control.



Nota importante: nótese que no se muestra el cristal X1. Éste se debe colocar entre las patas 7 y 8 del MT8870 en el lugar ya establecido en la placa

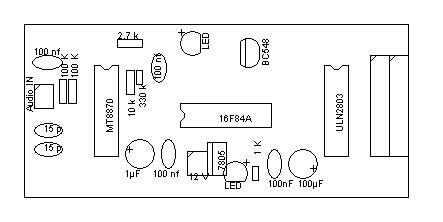

El la figura de la izquierda se ve la colocacion de los componen-tes y sus valores correspon-dientes a la placa de control.

Notese que falta mostrar el cristal X1 (ver figura anterior) entre las patas 7 y 8 del MT8870.

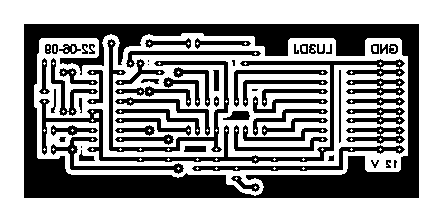

Aqui detallo mi diseño del circuito impreso de la placa de control por DTMF en escala 1:1



Haciendo click sobre el mismo obtendrán el file pdf para imprimirlo y hacer el PCB



Datos del proyecto :





No me resta más que desearles un buena construcción del proyecto. Cualquier duda que tengan me pueden consultar por Echolink en la conferencia ARGRADIO o a mi mail que lo encontrarán en QRZ.com.

Agradezco al grupo ATVA la publicación de este proyecto.
