En esta pagina podran ver algunos de los equipos
que
fabrique para mi estacion.

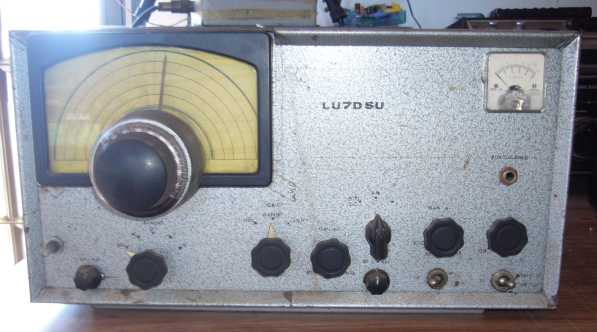

Primer Receptor que arme cuando tenia 18 aņos. (Se ve en la foto
"retro" que esta en el libro de la LU1DZ.)
Gabinete y Chassis de Laino y Gatti. Agujereado a mano por mi. (Si
habia hecho
un martillo a lima en
el industrial como no iba a hacer esto).

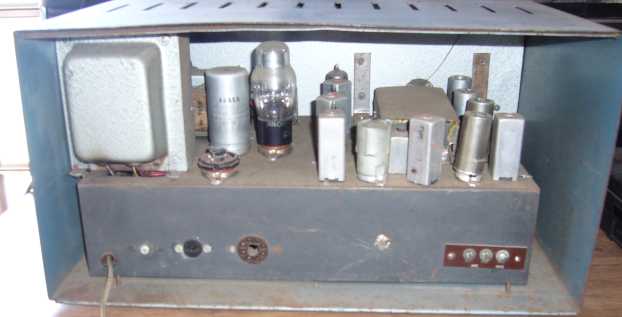

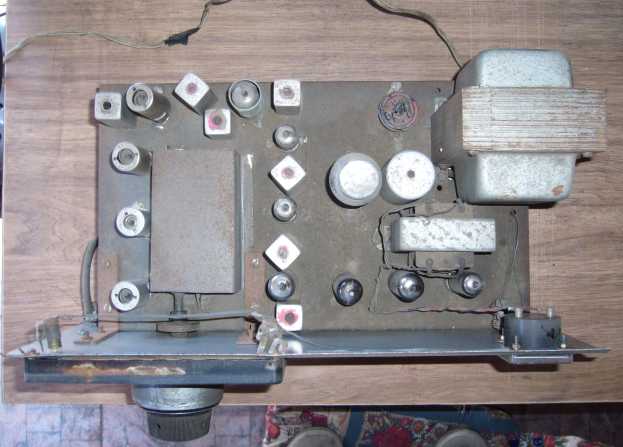

Vista superior de valvulas, FIs, Trafos, etc. se ve el reemplazo de la
5U4
hecho con dos "silicones".

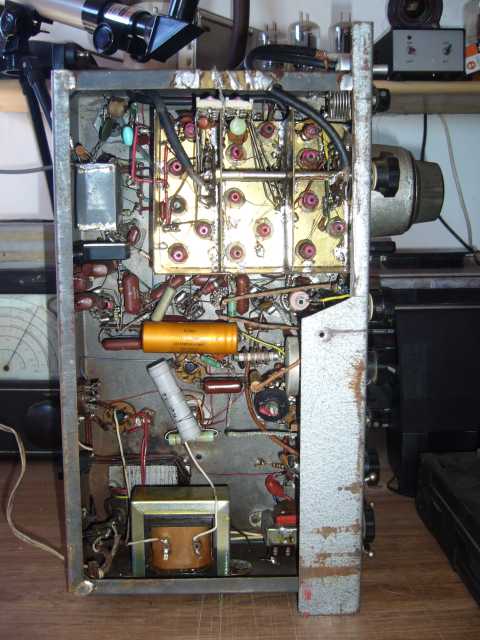

Vista inferior, se ve el block de bobinas construido por mi en chapa de
bronce
con inductores Espiņo
adquridos en RECIA.

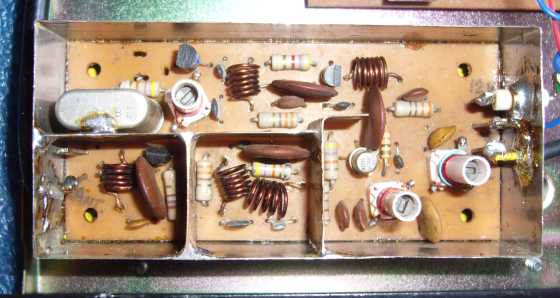

Conversor 144 a 28 MHz tambien fatto in casa.

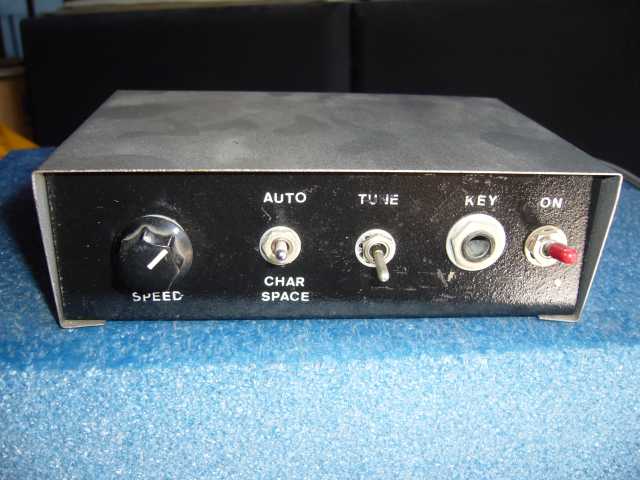

Manipulador Electronico Micro-TO version TTL.
Vista de los impresos hechos a mano conmarcador indeleble, y los TTLs
recuperados de plaquetas
de la "Big Blue". No esta muy prolijo por algunas modificaciones que
sufrio.
Filtro de Audio "clonado" de un QF!-A comercial que me prestara la
LU1DZ. Letraset: LU7DSU
Vista del circuito impreso, fotocopiado del original y realizado con
marcador
indeleble.
TNC-2 version C-Mos. (Se me termino el letraset).

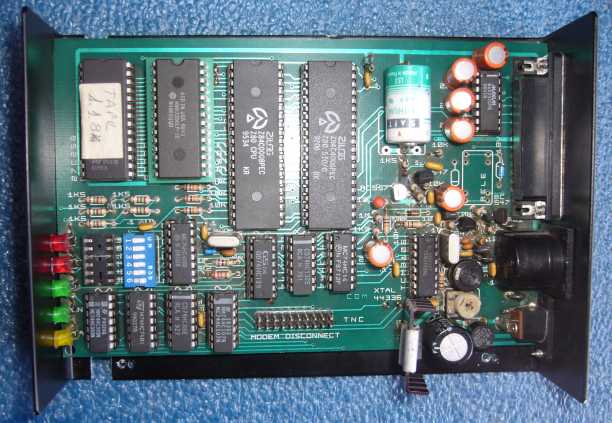

Vista del impreso (doble faz pero sin Thru-Holes") gentileza de la
EA3EAO,
armado del impreso y montaje: LU7DSU.

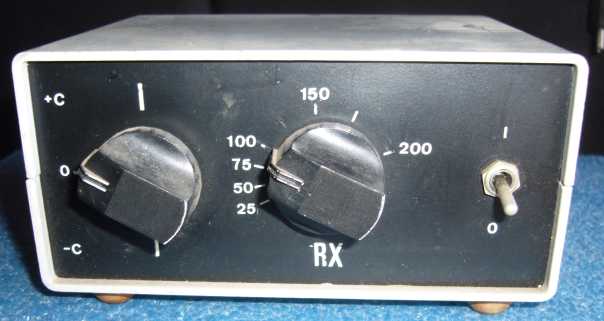

Puente de Ruido para medicion de antenas en HF. (Me falto calibrar los
valores
de C)

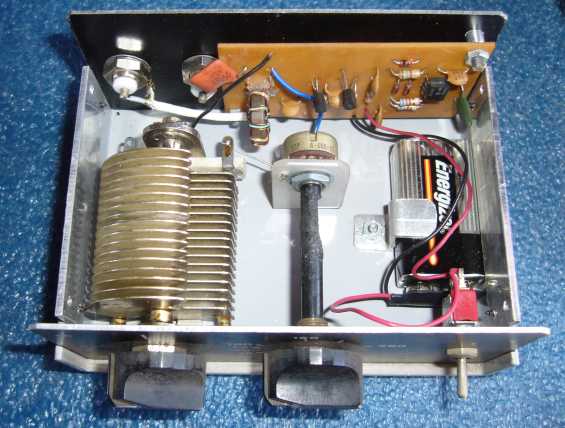

Vista interior del Puente de Ruido

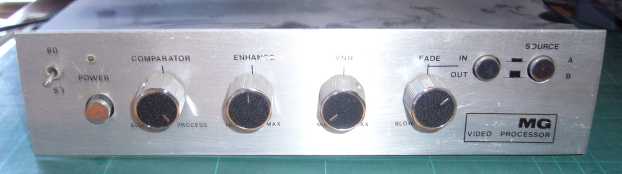

Esto no es para Ham Radio, pero va igual, Procesador de video
"clonado" de un modelo de Radio Shack.
Letraset por LU7DSU...

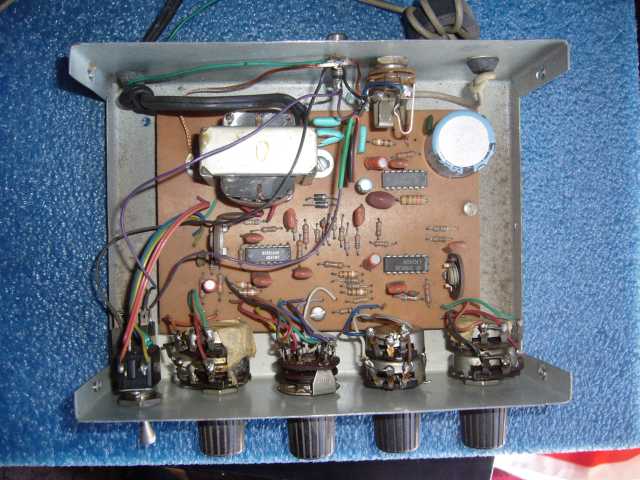

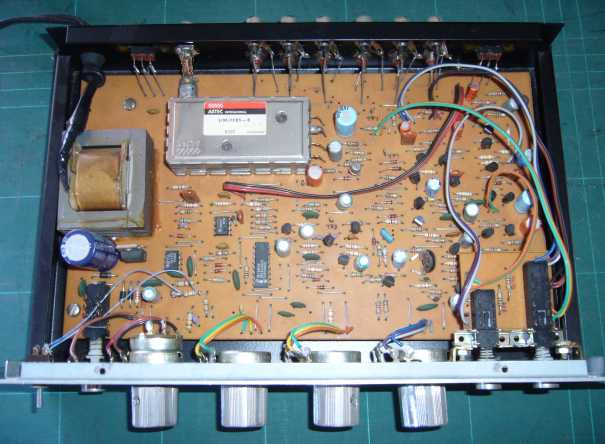

Vista del impreso del procesador de video, fotocopiado del original y
dibujado
a mano con fibra indeleble.
