Cómo
comunicar con una estación de BLU empleando su trasmisor de FM Es
bastante más común que un aficionado construya o posea un conversor para
recepción, por ejemplo para 144 o 432 MHz con la intención de curullar
la actividad de satélites o como parte de algún proyecto, que un
trasmisor o transversor para emitir en ellas. En algunas oportunidades se
presenta la interesante posibilidad de escuchar, conversor mediante, una
estación que emite en BLU y nos gustaría comunicar con ella. Eso
es muy fácil de lograr con un trasmisor de
FM común y corriente. Para ello basta con trasmitir en FM
teniendo la precaución de hacerlo suficientemente alejado del micrófono
para que el índice de modulación sea sustancialmente más bajo que el
empleado normalmente. Encontrar
la distancia al micrófono será muy fácil si contamos con algún colega
que disponga de un receptor de BLU que nos haga escucha y nos avise cuando
hemos alcanzado la distancia correcta al micrófono y el nivel de voz
aproximado que hace posible una recepción sin distorsión, recordando
luego esta condición. Desde
luego será más conveniente construir un pequeño amplificador -
compresor - limitador que restrinja la amplitud máxima de audio, la que
luego se aplicará a la entrada de micrófono normal del equipo de FM,
ajustándolo para que entregue el nivel máximo compatible con una
trasmisión que sea perfectamente legible con un receptor de BLU. De paso
obtenemos un "procesador de audio" para utilizarlo en cualquier
equipo de la estación con el simple expediente de incorporar un switch
que nos lo devuelva al ajuste preciso para el propósito. Este
principio también puede aplicarse a un sencillo trasmisor de CW,
modulando el oscilador, o a un poderoso trasmisor de los que actualmente
se contruyen con MOS FET para las bandas bajas de HF y que operan en clase
"D" o "E", haciendo lo propio. Esto nos permitirá
obviar toda la sección moduladora por ancho de pulso empleada para AM
(que naturalmente también se puede recibir en un receptor de BLU). Este
sistema se me ocurrió años atrás al aprender las propiedades de los
procesadores de BLU denominados de "clipping (recorte) infinito) y
recordar lo estudiado años en la Universidad acerca de la teoría matemática
de los sistemas de modulación, aunque seguramente se trate de otro

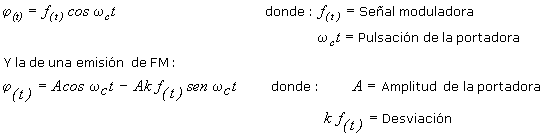

"redescubrimiento de la pólvora". En efecto: La
ecuación que describe una trasmisión de doble banda lateral con
portadora suprimida es:
En
la primera expresión aparece un coseno, pero lo mostramos así por
familiaridad y para respetar las referencias bibliográficas dadas, pero
la función es igual si empleamos un seno. Si observamos la expresión de
la señal de FM, vemos que el primer término es una señal de amplitud
constante y que corresponde a la "portadora", mientras que el
segundo término que depende de la señal moduladora f(t), es idéntico
al que corresponde a una señal de doble banda lateral con portadora
suprimida, que está en función del seno (que como dijimos no tiene
importancia) y difiere únicamente en al factor Ak si: Ak
= 1 Entonces
la señal es idéntica. Haciendo que 1/k = A se logra el objetivo. Puesto
que este método, hasta donde se, es desconocido en nuestro medio y no lo
he visto en la literatura del hobbie creí conveniente
"demostrar" matemáticamente la idea ante la desconfianza que
ella produjo en algunos conocidos su sola mención (alguno hasta adujo que
nunca lo había visto en el handbook, a modo de argumento en contra). Pruébelo
y diviértase... 73's Bibliografía
consultada: "Communication
systems". B. P. Lathi. Profesor de Ingeniería eléctrica de la
Universidad de Bradley |
