Antena y Barrilete |
 |
|
 |
Muchas veces se hace mención al pasado de
la radio, este artículo pretende "vivir"
aquellas experiencias pasadas. En aquellos
tiempos y actualmente del mismo modo, la
antena resulta de vital importancia en la
estación de radio, no es un alambre cualquiera
es el primer y último eslabón en una estación
de radiocomunicaciones. En los comienzos
de la radio las frecuencias utilizadas fueron
de bajo valor, y por lo tanto las antenas
eran, y son, de gran longitud: ¿qué tal de
revivir el uso de una antena de gran longitud
en las frecuencias bajas?
En la banda baja de radioaficionados, la
de 160m, una antena de una longitud de onda
es prácticamente de 159m de longitud, también
la podemos utilizar como antena armónica
en las frecuencias más altas siendo de dos
longitudes de onda en 80m, 4 en la banda
de 40m, 8 longitudes de onda en la de 20m,
etc., por lo tanto se construyó esta antena
con polarización mayoritariamente vertical
con la intención de poder experimentar una
excelente antena transmisora para baja frecuencia.
Al igual que en los primeros tiempos el problema
fue como materializar una antena vertical
de 159m de longitud. Las estaciones de AM
comercial poseen una torre de estos valores
ó mayores, por razones fácil de entender
a nivel radioaficionados imposible; por lo
tanto terminé por robarle la idea a Guillermo
Marconi: levantar la antena por medio de
un barrilete.
Marconi, el 12 de Diciembre de 1901 recibió
en San Juan de Terranova la famosa letra
"S" proveniente de Poldhu en Inglaterra
utilizando una antena de 130m elevada por
medio de un barrilete. En 1910 en la ciudad
de Bernal, en nuestro país, se recepcionaron
por primera vez señales de radio provenientes
de Canadá y de Irlanda por medio de antenas
también elevadas por barriletes. Si Marconi
lo realizó hace casi un siglo, hoy podemos
reproducir la idea nuevamente, de hecho muchos
colegas lo realizan.
Luego de analizar distintos tipo de barriletes
tanto del punto de vista de la fuerza de
elevación y la facilidad de armado y construcción,
comencé con la puesta a punto de un barrilete
cajón del tipo Hargrave que fueron utilizados
tanto militar como meteorológicamente hasta
la segunda guerra mundial. Esta cometa resultó
suficiente para elevar los 159m de alambre
con una estabilidad excelente con vientos
de fuerza 3 a 4, aproximadamente de 20Km/h
a 30Km/h; finalmente un barrilete tipo Delta-Conyne
de 2,4m2 de superficie resultó de suficiente
tamaño para elevar y mantener con buena tracción
al irradiante utilizado como línea del barrilete
(159m de cable 7x0,5mm con un peso de 1,5Kg)
con un viento de fuerza 2 a 3, aproximadamente

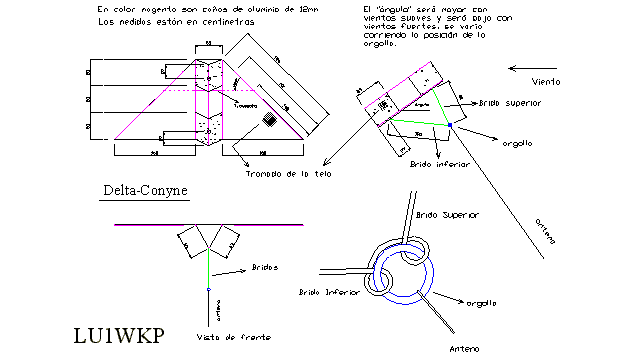

de 10Km/h a 20Km/h. El barrilete se construyó
con tubos de aluminio de 12mm de diámetro
y tela "desire".
En un principio se pensó en elevar los 159m
del irradiante en forma perfectamente vertical,
pero dado que estos barriletes mantienen
un ángulo máximo de 40º con respecto al suelo
significaba efectuar una triangulación con
tanzas cuyo ángulo no supere los 30º, ello
significa que los anclajes para realizar
la triangulación deberían estar a no menos
de 280m de la base del irradiante; si bien
se podría efectuar sin problemas se optó
por la primer alternativa.

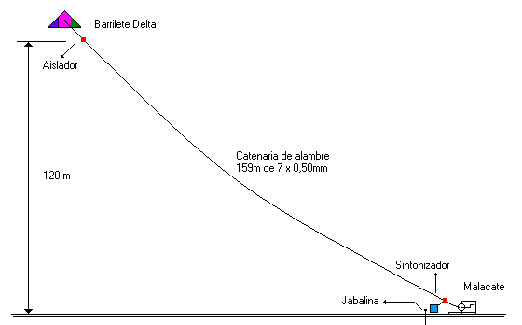

Una vez elevada la antena la misma se alimentó
por su extremo inferior por medio de un sintonizador
MFJ 949E y otro casero con circuito en "L"
los cuales ajustaron la alta impedancia,
en todas las bandas de radioaficionados,
a los 50 ohm del transceptor de manera rápida
y sencilla; se instaló una jabalina al pie
del irradiante.
Toda esta experiencia se llevó a cabo en
el vivero de tulipanes del colega Alberto
LU5WBL, cuyo amplio espacio en los alrededores
de Puerto Madryn nos ha permitido "revivir"
el uso de una antena de gran longitud. El
grupo estuvo formado por: LU1WBM, Patricio;
LU5WBL, Alberto; LU5WW, Alejandro; LU1WKP,
Miguel; José Miguel Casado y Héctor Ryks.
Resultó muy conveniente la construcción de
malacates tanto para arrollar el irradiante
de 159m evitando "galletas" como
otro de mayores dimensiones para soportar
la fuerza del barrilete que resulta importante
con vientos mayores a los 15Km/h. En caso
de vientos menores el mismo irradiante es
suficiente para soportar la tracción. Pero
en pruebas previas con tansa de pescar cuya
tensión de rotura es de 20Kg. la cortó, para
evitar esta situación en el malacate de tracción
se utilizó cabito de polietileno Nº18 cuya
tensión máxima de tracción es de 177Kg.
Los malacates resultaron excelentes gracias
a la construcción de Patricio, LU1WBM.
La experiencia se realizó desde el 15 de
julio a las 15hs hasta las 18hs del domingo
16 del 2000, comenzando con la instalación
de los equipos: FT101ZD, IC 738, TS850 y
todos sus accesorios. Inmediatamente se elevó
el barrilete Delta-Conyne, dado el poco viento
reinante, llegando a una altura de 120m y
se ajustó el sintonizador en todas las bandas
con posiciones pre determinadas. En todos
los comunicados los reportes y la recepción
fue superior a la antena horizontal de una
longitud de onda para los 160m utilizada
como referencia, sí nos resultó llamativo
tener menor ruido en recepción con la vertical
de 159m; no se utilizó ningún plano de tierra
dado el funcionamiento armónico de medias
longitudes de onda. También se probó reduciendo
la vertical a media onda para la banda de
160m ó sea 80m, no se notó diferencia en
el funcionamiento de la misma. La antena
barrilete de 80m, por ejemplo, resulta muy
conveniente para ser utilizada en expedición
para las bandas bajas dado su fácil instalación
y transporte del barrilete desarmado dentro
de un tubo de P.V.C. de 110mm ... siempre
y cuando el viento sea el adecuado.
A media noche "Murphy" se hizo
presente con una falta absoluta de viento
lo que nos obligó a "aplicar el plan
B" que fue inflar cinco globos del tipo
"piñata" con helio con un diámetro
de 90cm c/u, de esta forma la vertical siguió
funcionando hasta el medio día del domingo
donde una brisa volcó demasiado los globos
pero fue insuficiente para elevar los barriletes,
por lo tanto se finalizó la experiencia con
la antena horizontal de una onda para los
160m cortada al centro y alimentada con línea
abierta.
A pesar del intenso frío la experiencia fue
todo un éxito tanto del punto de vista técnico
como humano que nos permitió pasar un fin
de semana en comunidad radial juntamente
con la visita de varios clegas y el arte
culinario de los fideos a la bolognesa y
choripan. Debido al buen funcionamiento del
grupo ya estamos manejando distintas alternativas
para realizar otra de estas aventuras radiales.
MIGUEL LU1WKP
| |
|
|
|
|
