TABLA DEL CODIGO DE COLORES DE RESISTENCIAS

TIPOS

Hay resistencias de varios tipos. Los tipos m�s usuales son:





BOBINADAS: Sobre una base de aislante en forma de cilindro se arrolla un hilo de alta resistividad (wolframio, manganina, constant�n). La longitud y secci�n del hilo, asi como el material de que est� compuesto, dar�n una resistencia. Esta suele venir expresada por un n�mero impreso en su superficie. Se utilizan para grandes potencias, pero tienen el inconveniente de ser inductivas.

AGLOMERADAS: Una pasta hecha con gr�nulos de grafito (el grafito es una variedad del carbono puro; la otra es el diamante). El valor viene expresado por medio de anillos de colores, con un determinado c�digo.

DE PELICULA DE CARBON: Sobre un cilindro de cer�mica se deposita una fina pel�cula de pasta de grafito. El grosor de �sta, y su composici�n, determinan el valor de la resistencia.

PIROLITICAS: Similares a las anteriores, pero con la pel�cula de carb�n rayada en forma de h�lice para ajustar el valor de la resistencia. Son inductivas.

RESISTORES VARIABLES

Hay veces en que interesa disponer de una resistencia cuyo valor pueda variarse a voluntad. Son los llamados reostatos o potenci�metros. Se fabrican bobinados o de grafito, deslizantes o giratorios. Se suelen llamar potenci�metros cuando poseen un eje practicable, y resistencias ajustables cuando para vararlas se precisa la ayuda de una herramienta, porque una vez ajustados no se van a volver a retocar m�s.

RESISTORES ESPECIALES

Existen resistores fabricados con materiales especiales, com�nmente semiconductores, cuya resistencia no es constante, sino que depende de alg�n par�metro exterior. Por ejemplo:

LIMITACIONES DE LOS RESISTORES

A la hora de escoger un resistor hay que tener en cuenta, adem�s de su valor �hmico, otros par�metros, tales como la m�xima potencia que es capaz de disipar y la tolerancia.

Respecto a la primera, es preciso considerar que una resistencia se calienta al paso por ella de una corriente. Debido a esto, hace falta dimensionar el resistor de acuerdo con la potencia calor�fica que vaya a disipar en su funcionamiento normal. Se fabrican resistores de varias potencias nominales, y se diferencian por su distinto tama�o.

La tolerancia es un par�metro que expresa el error m�ximo sobre el valor �hmico nominal con que ha sido fabricado un determinado resistor. Por ejemplo, un resistor de valor nominal 470 Ohms con una tolerancia del 5 % quiere decir que el valor �hmico real de ese resistor puede oscilar entre el valor nominal m�s el 5 % del mismo, y el valor nominal menos el 5 %. Es decir,  entre :

  470  -  0,05 x 470 = 446,5 Ohms.              470 +  0,05 x 470 = 493,5 Ohms.

Si no se usan siempre resistores de alta precisi�n (baja tolerancia) es porque el costo es elevado y para las aplicaciones normales es suficiente con una tolerancia relativamente alta.

VALORES COMERCIALES

No se fabrican resistores de todos los valores posibles por razones obvias de econom�a. Adem�s ser�a absurdo, ya que, por ejemplo, en un resistor de 100 Ohms y 10 % de tolerancia, el fabricante nos garantiza que su valor est� comprendido entre 90 Ohms  y 100 Ohms, por lo tanto no tiene objeto alguno fabricar resistores de valores comprendidos entre estos dos �ltimos.

Hay tolerancias del 1 por mil, del 1 %, 5 %, 10 % y 20 %.

Para la serie de resistores que se fabrican con una tolerancia del 10 % que es la m�s utilizada, los valores comerciales son:

10   18   33   56 12   22   39   68 15   27   47   82

y los mismos seguidos de ceros.

Los resistores de valores muy peque�os no son comunes, por la dificultad que entra�a ajustar su valor. Los resistores de valores muy grandes son dif�ciles de conseguir, porque en ellos comienza a tener importancia fen�menos como la resistencia superficial, condiciones ambientales, �tc. y tampoco es normal su uso.

Por ejemplo:

En la serie de resistores con tolerancia del 10 % el valor m�s peque�o es de 4,7 Ohms y el mayor de 22 Ohms.

CONDUCTANCIA

La conductancia es una magnitud el�ctrica que se define como la inversa de la resistencia y se representa con la letra G. Por analog�a con la resistencia, podr�a decirse que la conductancia es la facilidad que un conductor ofrece al paso de la corriente a trav�s de �l.

G = 1 / R    �       R = 1 / G

La unidad de conductancia es el MHO (inverso de Ohm), y se representa por la letra omega invertida.

CODIGO DE COLORES

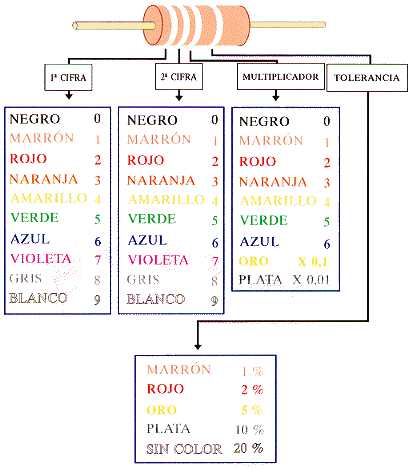

Ya se ha dicho que los valores �hmicos de los resistores se suelen representar por medio de unos anillos de color pintados en el cuerpo de los mismos. Suelen ser en n�mero de cuatro, y su significado es el siguiente:

1er. anillo : 1� cifra
2�.   anillo : 2� cifra
3er. anillo : N�mero de ceros que siguen a los anteriores.
4�.   anillo : Tolerancia

  Los resistores del 1 % llevan cinco bandas de color : Cuatro para el valor y una para la tolerancia.
