Impedancias
Características de los Cables Coaxiles y Paralelos
Tanto a los cables coaxiles
como a las cintas abiertas o paralelas las conocemos como Líneas
de Transmisión.
También podemos decir que existen algunas cuyos valores en
impedancia característica ( Zo ) nos son muy
familiares, como los coaxiles de 50 Ohms, 75 Ohms y la cinta paralela de
300 Ohms.
Pero, además existen otros valores, especialmente en el caso de de las líneas
de conductores paralelos, las cuales son posibles de diseñar y construir
de acuerdo a nuestras necesidades .
Veremos de qué forma podemos calcular las los valores de Zo a partir de
las dimensiones de los conductores y del tipo de dieléctrico a utilizar.
Dieléctricos :
Una
propiedades del material que utilizaremos como dieléctrico se
denomina Constante Dieléctrica, la cual viene
expresada en las formulas como E y es una constante
relativa a la del aire.
En la tabla adyacente vemos algunos ejemplos de los distintos
valores que puede adoptar E según el material a utilizar:
| Aire |
1 |
| Polietileno
Sólido |
2,28 |
| Espuma
de Polietileno |
1,5 |
| Poliestireno |
2,53 |

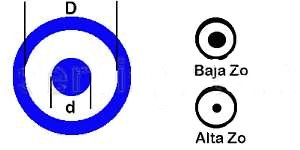

Coaxiles :
La fórmula que determina Zo para los coaxiles es la siguiente:
Zo = (138/√E
) X ( log D/d )
Donde:
D=diámetro interno del conductor externo.
d = diámetro externo del conductor interno.
Considerando entonces si el dieléctrico es aire, nos queda la siguiente
expresión: Zo=138 log D/d
Una forma práctica de
recordar si un cable es de baja o alta impedancia es al observarlo ,
comparar las dimensiones de los conductores . Es decir , si D es mucho
mayor que d , se trata de alta impedancia , en cambio si es muy poca la
diferencia de diámetros es baja impedancia .

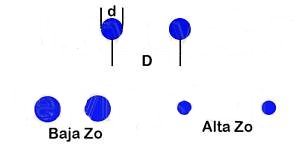

Conductores Paralelos:
La fórmula que determina Zo para las líneas paralelas es:
Zo=276/√E
X log ( 2D/d)
Donde:
D= distancia entre los centros de los conductores,
d = diámetro de los conductores.
Al igual que en el caso anterior, si consideramos que el dielectrico es
aire, tendremos: Zo=276 log ( 2D/d )
Para determinar a simple
vista de que impedancia se trata, observaremos que a mayor distancia entre
conductores, mayor impedancia y a mayor diámetro de conductores, menor
impedancia y viceversa .
A continuación veremos una tabla
con algunos modelos de cables coaxiles y sus características.
Luis María Fernandez
|
