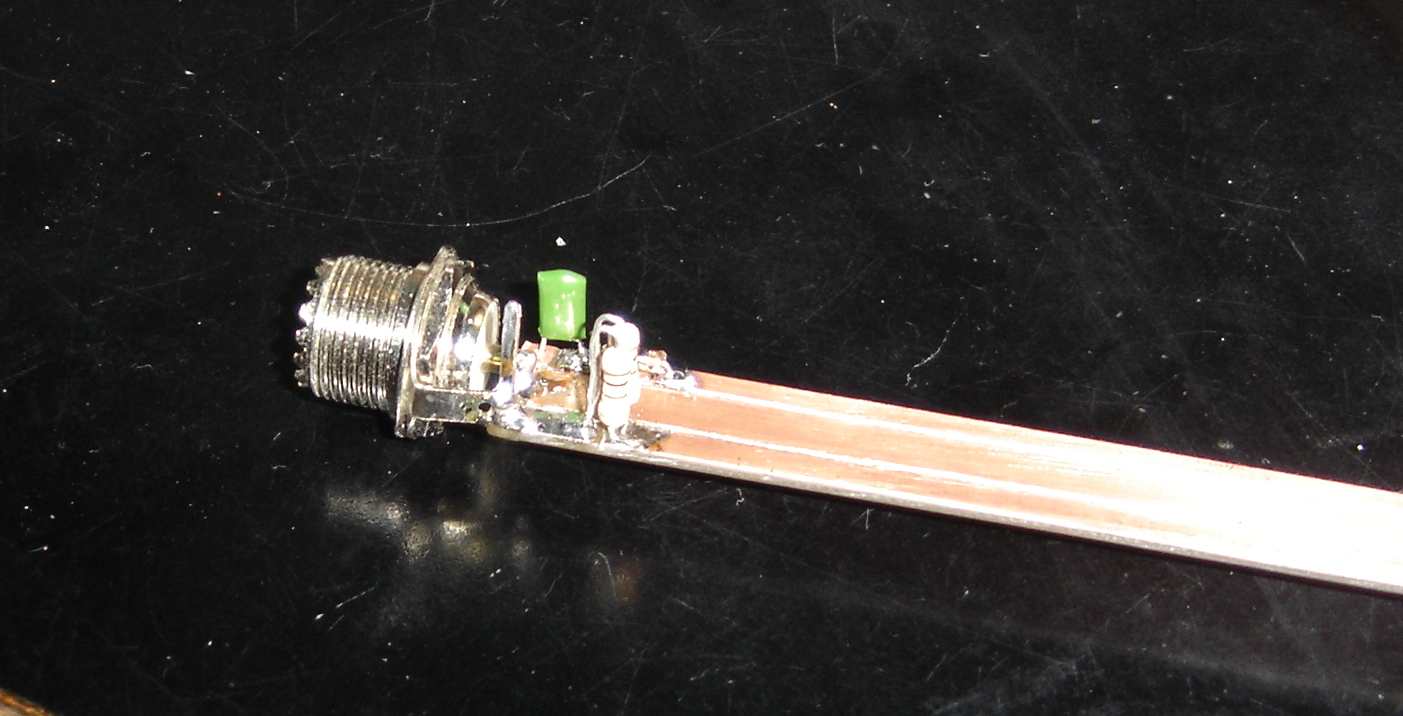

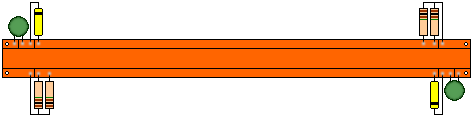

Este tipo de acoplador direccional se realiza con una sección
de cable coaxial de impedancia característica 50 ohms; la medida no es crítica, mientras sea
despreciable respecto de la longitud de onda de la frecuencia de uso y puede
variarse de acuerdo a las dimensiones del gabinete; como
referencia, se recomienda que tenga unos 40 cm. para su empleo en
las bandas de HF. y dado que se deberá soldar la mala en varios
puntos, son preferibles aquellos con aislación de teflon.
Al trozo de
coaxial se le retirará la cobertura plástica exterior, prestando
cuidado de no dañar la malla. Una vez realizado esto, se debe
aflojar la malla del aislante central, para introducir conductor aislado entre la malla y el aislante, de un
extremo al otro del trozo de coaxial. El conductor mencionado puede ser
alambre esmaltado, o cable con aislación plástica, debiendo sobresalir
unos 10 cm. a cada extremo del coaxial.
Una vez agregado el conductor entre la malla y el centro del coaxial, se
debe acomodar nuevamente la malla para que todo quede lo más
ajustado posible. Para evitar que el conjunto de afloje, puede
ceñirse los extremos con alambre de cobre y soldarlo a la malla.
El paso siguiente, es soldar sobre la malla, justo en el centro de
la misma, un punto de conexión a masa, lo más corto posible. Hecho
esto, se debe recubrir nuevamente la malla del coaxial, reponiendo
la aislación exterior del mismo; recomendándose el uso de spaguetti
termocontraíble, aunque cualquier otro, incluso cinta aisladora también
sirven.

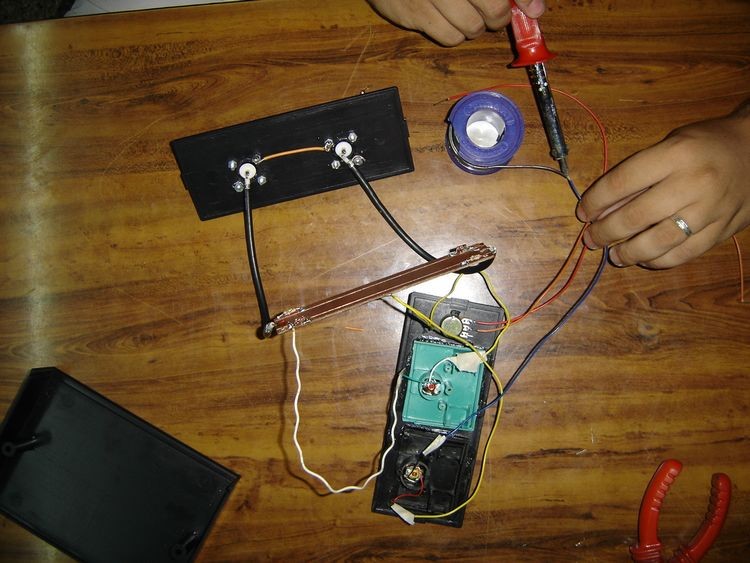

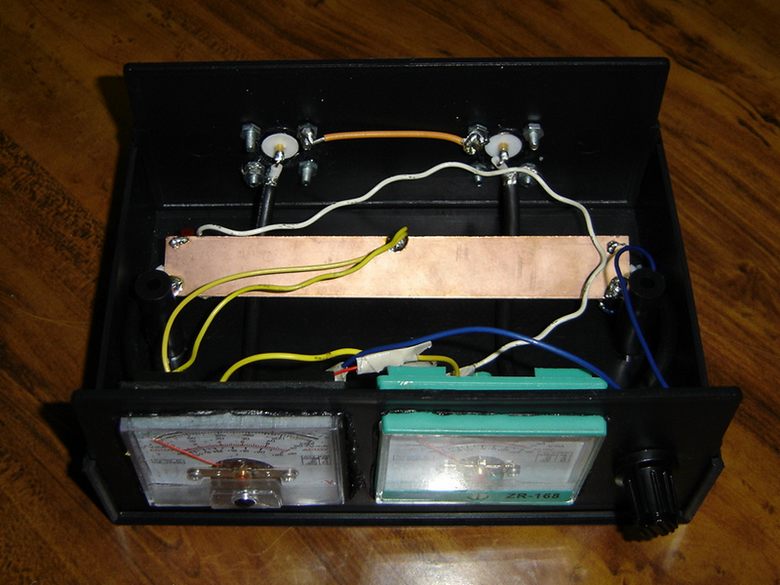

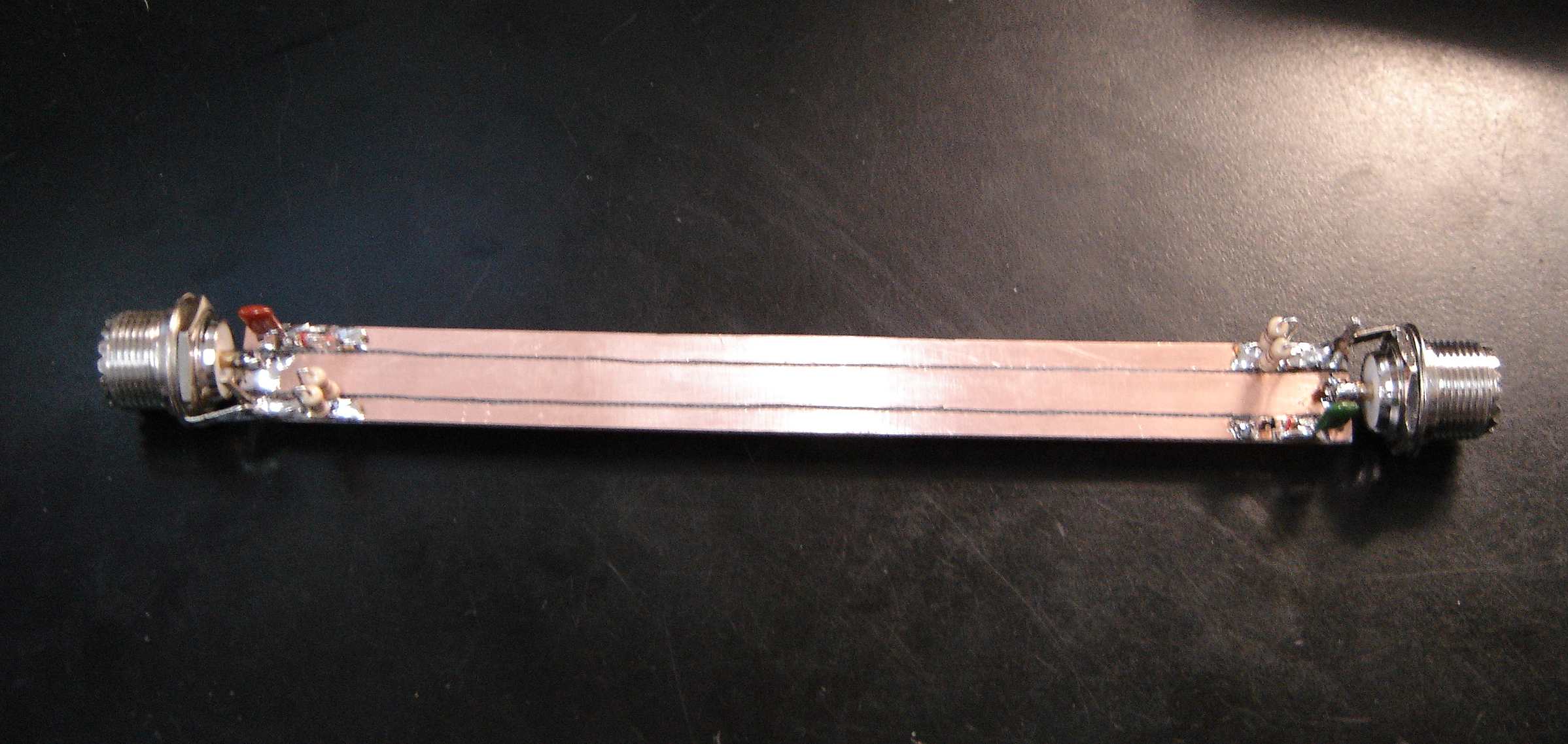

El acoplador debe ubicarse en el gabinete, acomodando el mismo de
acuerdo a la posición de los conectores , el resto de los
componentes y el espacio disponibla, con la precaución de llevar el punto central lo más
cerca posible de la llave inversora, que seguramente estará en el
frente del equipo. Se puede

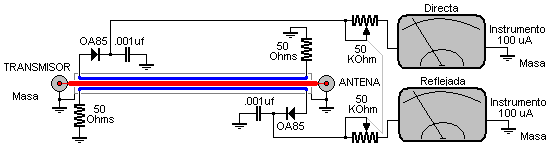

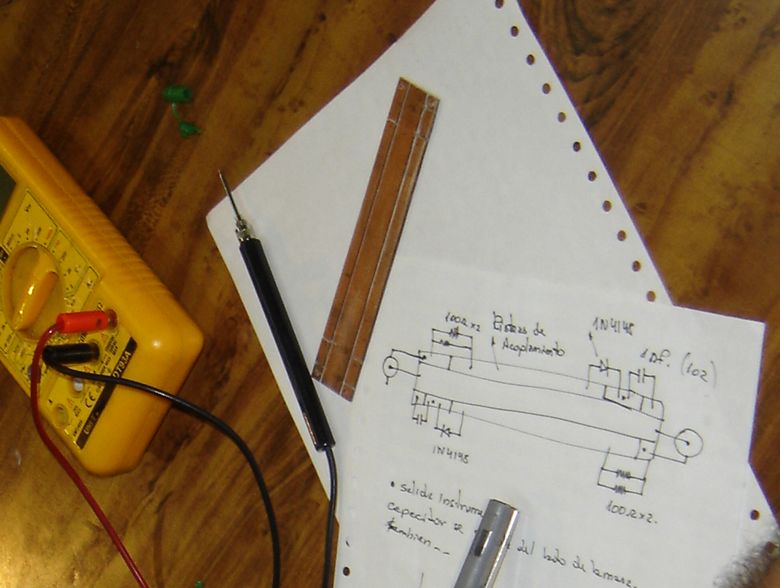

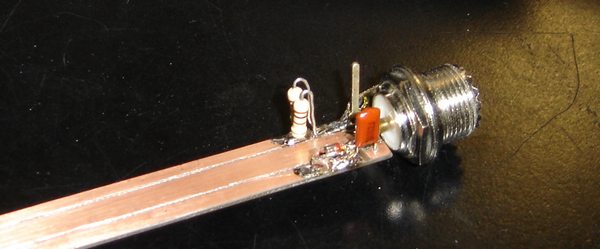

Los pocos componentes del esquema, conviene
montarlos directamente sobre la llave conmutadora, potenciómetro e
instrumento, una vez colocados éstos en el frente del gabinete.

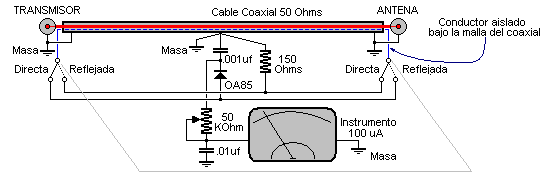

El funcionamiento de este roímetro es el siguiente : La salida
de RF del
transmisor siempre atravesará el acoplador direccional, y siendo
éste una sección de coaxial de 50 ohms, no modificará en nada ( o
casi ) el comportamiento general de la línea de transmisión. El
conductor bajo la malla del coaxial es inducido capacitiva e
inductivamente,
y las tensiones presentes en el mismo son rectificadas en la
dirección directa e inversa de acuerdo a la posición de la llave selectora,
y pueden ser leídas en el instrumento.
Es de tener en cuenta que la tensión inducida en el acoplador, es
proporcional a la frecuencia que se esté utilizando en la medición;
por lo cual será imprescindible calibrar el tope de la escala con el
potenciómetro y la llave inversora, cada vez que se cambie la
frecuencia.
El potenciómetro deberá ajustarse para que la medición de potencia
de Tx no supere el tope del instrumento, y luego, al invertir la
llave selectora, pueda leerse la potencia reflejada, que siempre
será menor. La comparación entre ambas lecturas nos dá la idea de la
relación presente en la línea (ROE)

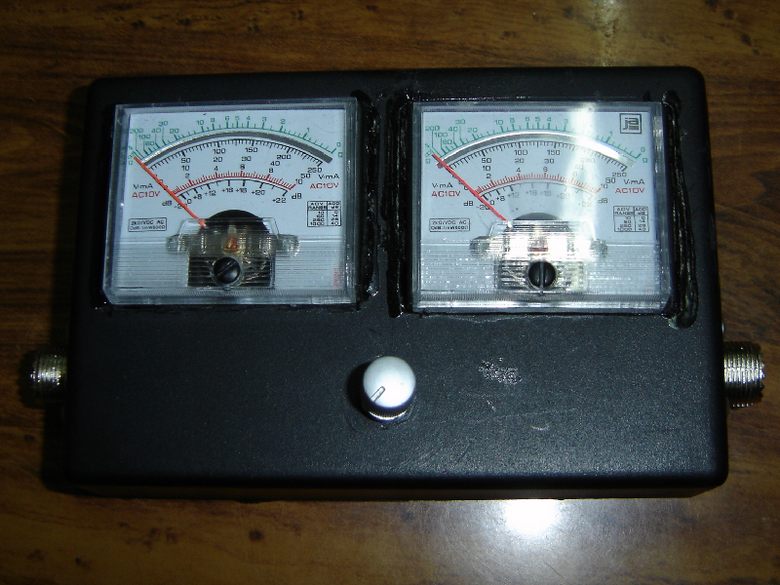

Se pueden utilizar dos instrumentos independientes para la lectura,
eliminando así la llave inversora, pero se deberá emplear un
potenciómetro doble, en tándem, para calibrar ambas lecturas
conjuntamente.
Si bien se pueden realizar marcas para tener como guía para saber
los valores medidos, este tipo de instrumento está destinado a tener
una referencia aproximada de magnitudes relativas y no a realizar mediciones
precisas de potencia, ya que las posición del potenciómetro variará
considerablemente las lecturas. |
