Balun 4:1 Toroidal dentro del envase de Película fotográfica (Film can)

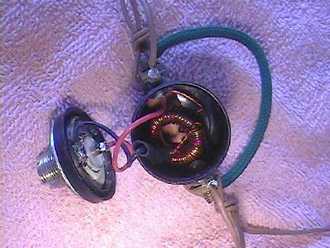

Uno de los primeros balunes que preparé fué éste; un balun 4:1 sobre un núcleo toroidal, para un dipolo "windom" destinado a operaciones portables. El soporte mecánico del dipolo lo aseguré con un pequeño caño plástico que atraviesa el envase y fijé con un tornillo en el centro del mismo. Dos perforaciones en los extremos del caño sirven de puntos de sujección de los cables, que como puede verse, se anudaron formando dos lazos, con chicotes de cable que finalmente se conectan a los bornes realizados con tornillos y tuercas de bronce y un terminal soldado. Las cabezas de los tornillos se sueldan en el interior al transformador al igual que el conector hembra UHF, que se fijó en la tapa del envase, agregando unas arandelas para darle mayor rigidez. Por último, agregé un lazo de cuerda de nylon pequeña, atravesando el cañito, para poder colgarlo en caso de ser necesario.

Los problemas encontrados en este elemento fueron la falta de estanquedad a la lluvia ( por las perforaciones y el caño que atraviesa el envase) y que si la línea de transmisión pesa o tira demasiado del conector, puede arrancar la tapa y los cables del transformador. No obstante, con esas previsiones, todavía sigo usándolo habitualmente.

Balun 1:1 Toroidal dentro del envase de Película fotográfica (Film can)

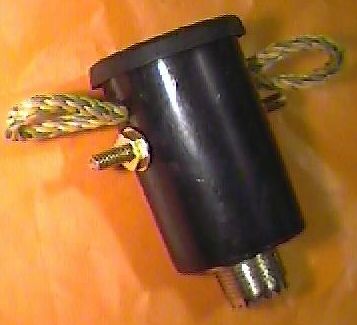

Este otro "modelo" además de cambiar en la relación del transformador (cosa que no influye en el proceso de armado exterior), es un poco más simple y algo menos vulnerable al agua de lluvia, ya que como se vé en las imágenes, al envase se le realizan perforaciones más pequeñas, y las mismas pueden sellarse desde el interior.

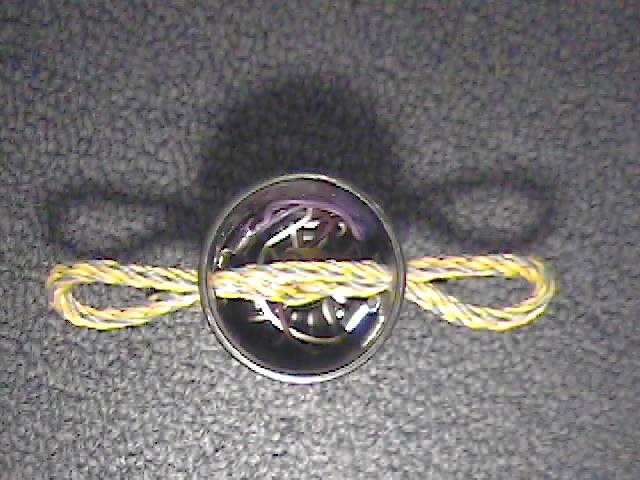

La sujección para las ramas del dipolo queda a cargo de unos lazos de cuerda de nylon, que se anudan en el interior del envase. De acuerdo al gusto o preferencia particular se pueden realizar dos lazos individuales o uno solo que sobresalga opr ambos extremos. Las diferencias radican en que esta última opción tiene mayor capacidad de soportar las tensiones del dipolo; pero en el caso de que el mismo se exponga a la lluvia, la cuerda, al mojarse, puede provocar perturbaciones en el funcionamiento si las ramas del dipolo son realizadas con alambre desnudo. En la variante de lazos individuales esto no sucederá, pero ha de tenerse en cuenta que las paredes del envase pueden deformarse si se tira demasiado de los mismos.

El conector en esta variante se colocó en el fondo del envase, lo cual asegura que no se desarme aunque se tire fuertemente de la línea de transmisión.

Las conexiones eléctricas del dipolo y tranformador se realizan de la misma manera que en el caso anterior, y si bien el elemento de la foto no tiene un gancho o lazo para colgarlo, este puede facilmente incorporarse en la tapa o de los mismos lazos de sujección del dipolo.

Balun 4:1 en una Tapa de aceite de motor y PVC

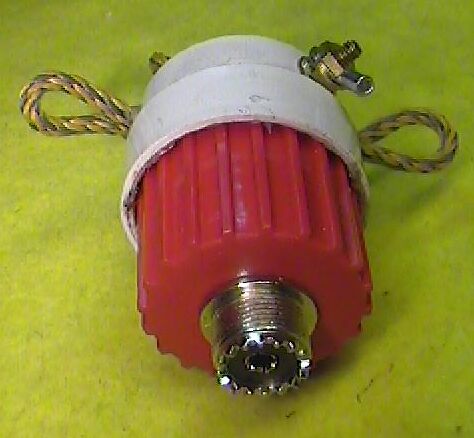

Otro balun 1:1 toroidal, pero esta vez utilicé una tapa de un envase de aceite motor para la parte inferior, donde coloqué el conector en el fondo de la misma y a continuación conecté y coloqué dentro el toroide. Para la parte superior, utilicé una tapa de PVC de 40 mm sobre la que coloqué los tornillos y lazos de cuerda para las conexiones y sujecciones.

Para sellar convenientemente las perforaciones coloqué adhesivo termoplástico en tornillos y cuerdas, luego soldé los tornillos a los chicotes del bobinado y para cerrar fijé ambas partes con termoplástico.

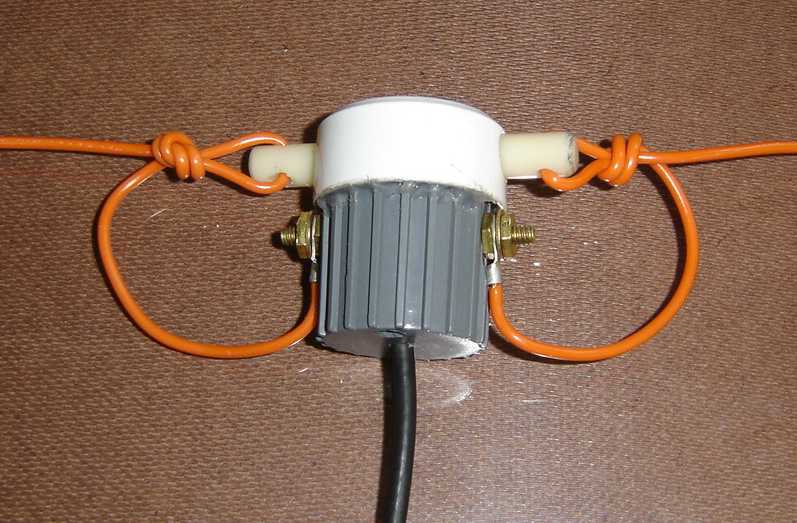

Otro balun 4:1, similar al anterior, al que le atravecé una barra de nylon en la tapa de PVC superior, para que cumpla la función de aislador y a la vez ofrezca una buena resistencia mecánica a la tracción de las ramas del dipolo.

Otra diferencia es que evité la colocación del conector, soldando la línea de transmisión directamente al toroide, y sellando la salida del coaxial en el fondo de la tapa inferior. Si bien esta disposición no permite retirar la línea de transmisión del balun, cuando se trata de antenas para uso permanente, es poco habitual realizar esta tarea, y se ahorra no sólo el costo de los conectores macho y hembra, sino también las pérdidas que dichos elementos incorporan en la línea de transmisión.

Balún 1:1 Sobre ferrite cilíndrico en un caño de polipropileno de 1/2"

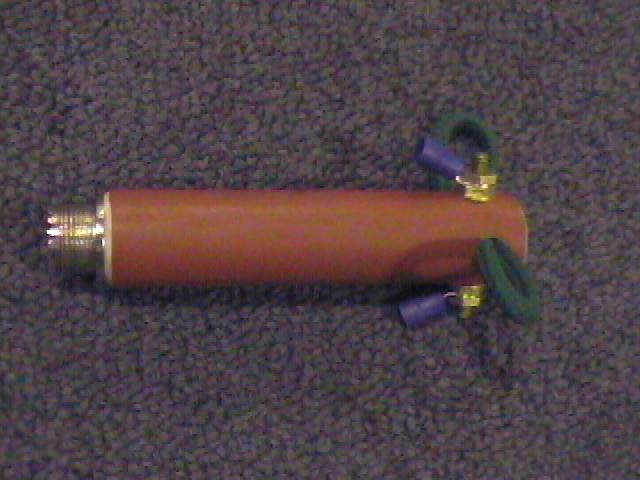

El modelo "slim" de esta serie. Realizado sobre una barra de ferrite, el transformador balun 1:1 se colocó dentro de un caño de polipropileno de 1/2' de instalación de agua. El conector se roscó en el interior de este último quedando perfectamente firme y sellado.

Las conexiones eléctricas y soporte mecánico de las ramas del dipolo se resolvieron de manera similar a los casos anteriormente descriptos, con un poco menos de lugar libre y algo más de paciencia en el armado.

Finalmente el extremo superior se rellenó con adhesivo termoplástico para lograr un sellado estanco; pero puede tenerse en cuenta si se desea desarmar el elemento que puede colocarse una tapa roscada exterior en ese extremo.

Balun 4:1 toroidal, para 2 Kw.

La realización de un balun para 2 kw requiere un toroide de 50 mm de diámetro bastante pesado y que por tratarse de un elemento destinado a una instalación fija es aconsejable una estanquedad absoluta.

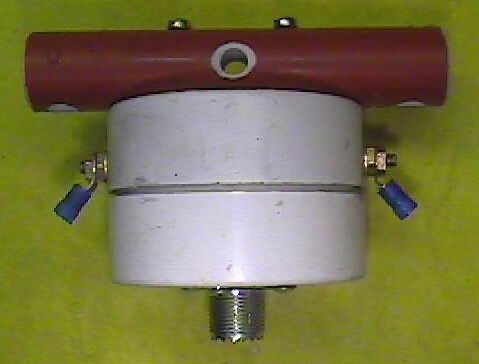

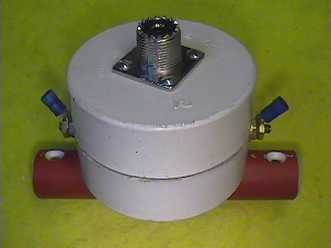

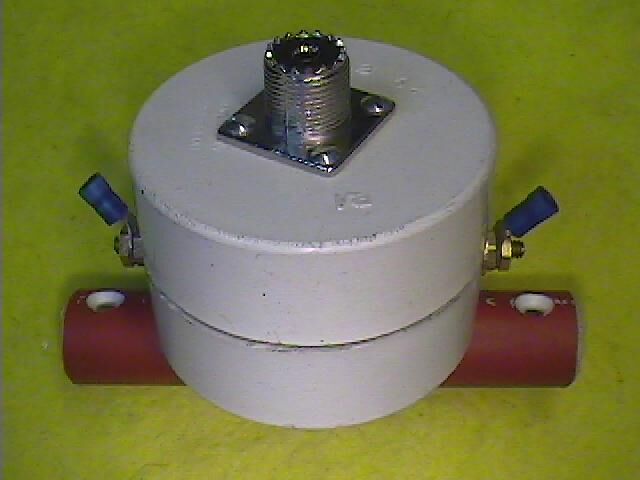

Para este balun preferí separar las dos partes fundamentales. Para la sujección mecánica del dipolo, decidí colocar un trozo de caño de polipropileno para instalaciones sanitarias, de 20 mm de diámetro exterior al cual le practiqué perforaciones en los extremos para las ramas del dipolo y una central para colgar el conjunto. Para proteger el transformador propiamente dicho, utilicé dos tapas de PVC de 63 mm de diámetro con una sección de caño que unía ambas tapas internamente. En la tapa superior fijé con dos tornillos el caño de polipropileno que sirve de aislador central descripto anteriormente. Sobre los laterales de esa misma tapa coloqué los tornillos que se sueldan internamente a los chicotes del balun, y que sirven de conexión eléctrica a las ramas del dipolo. Finalmente, en la tapa de PVC inferior perforé la salida para el conector, soldé los chicotes restantes y cerré ambas tapas con pegamento para PVC.

El conjunto tiene un aspecto inusual, pero resultó bastante pequeño para la potencia que puede manejar.
