コンデンサーの製作

　　　PICを使用した安価なコイルとコンデンサーの測定器が販売されています。

　　　LC meter、LCテスター等で検索すると良いでしょう。

　　　実験の結果、RG-59/Uは10W、10D-2Vが100Wで使用可能と言う事が分かました。

　　　このページで組み合わせるコイルの浮遊容量が計算できます。

　　　完全に信頼できませんが、目安にはなります。

　　　ここでは10D-2Vを使って説明します。

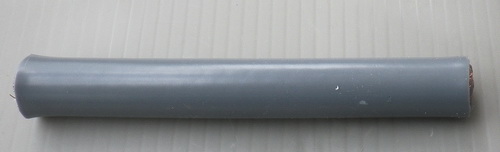

　　　　　図のように同軸ケーブルをカットします。むき代を25mm追加して下さい。

　　　　　コンデンサーになる部分の長さの被覆を残し、残りを剥がします。

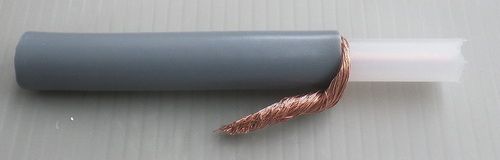

　　　　　外部導体をよじって写真のようにまとめます。

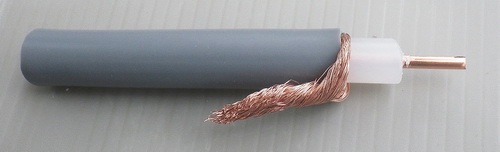

　　　　　内部導体の被覆を剥がします。

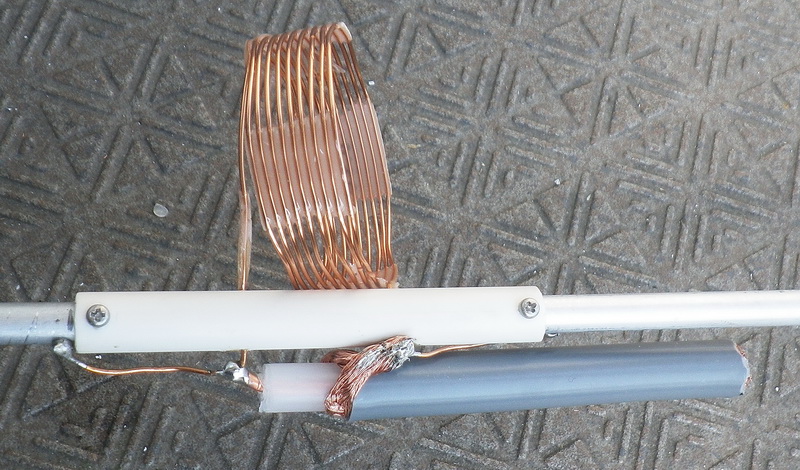

　　　　　スペーサに取り付けたコイルに同軸コンデンサーをハンダ付けして固定します。
