AH-4で１．９MHｚ

ＩＣＯＭ、ＡＨ−４の仕様は３．５−５０MHｚですが、コイルを追加する事によって１．９ＭＨｚにＱＲＶしています。

どのようにしているか、これから説明しますが、仕様外での使用になりますので、何が起こるかわかりません。不幸な結果にならない事を祈っていますが、全て自己責任でお願いします。

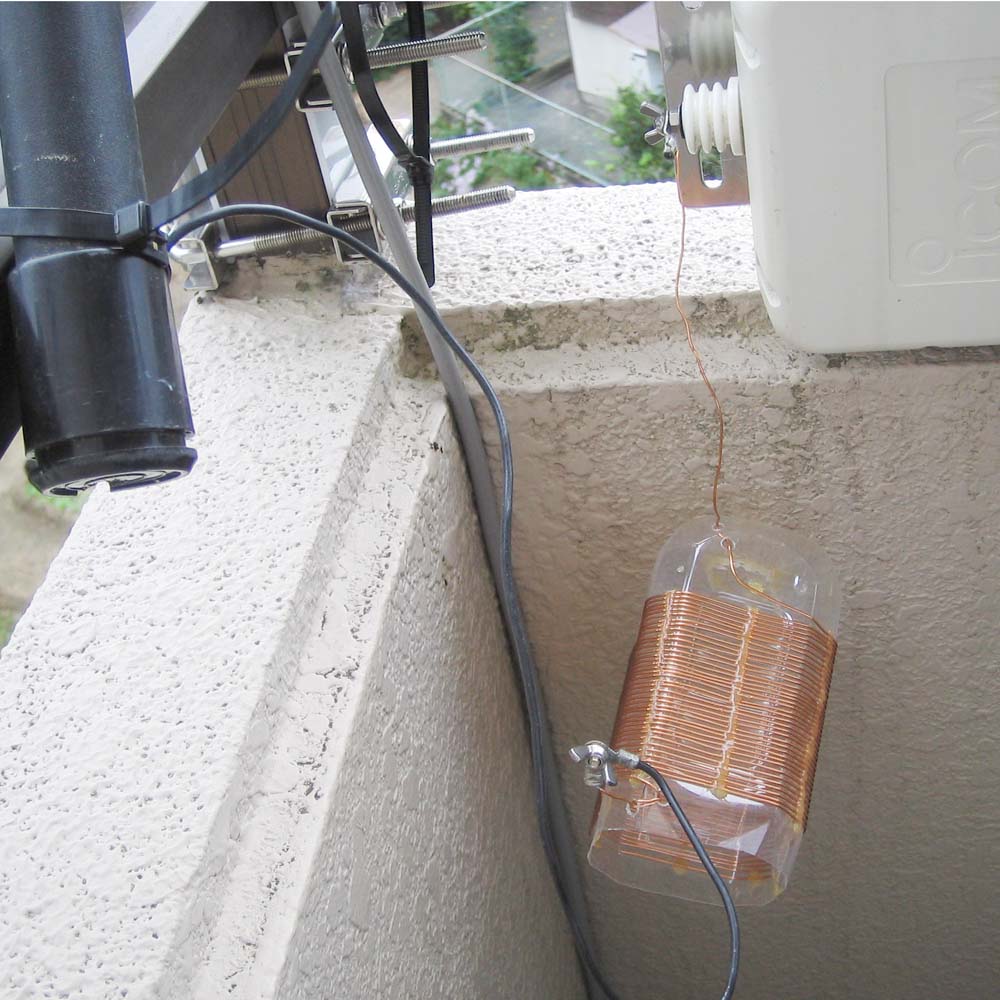

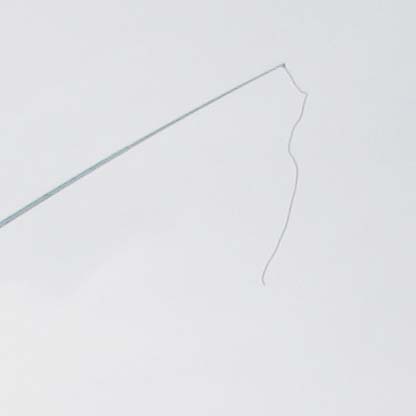

ベランダから６ｍの釣竿を４５度の角度を付けて外に突き出します。先端から５０ｃｍ垂らして、空洞にワイヤーを通し、釣竿の根元からワイヤーを取り出します。このワイヤーをコイルを介してＡＨ−４に接続します。

ＡＨ−４のＧＮＤ端子は同軸ケーブルから取った編線を繋ぎ、ベランダの金属製の手すりに沿わせアルミテープで貼り付けてあります。

チューニングさせるための肝は２つありますが、順次、説明します。

（１）アンテナの角度

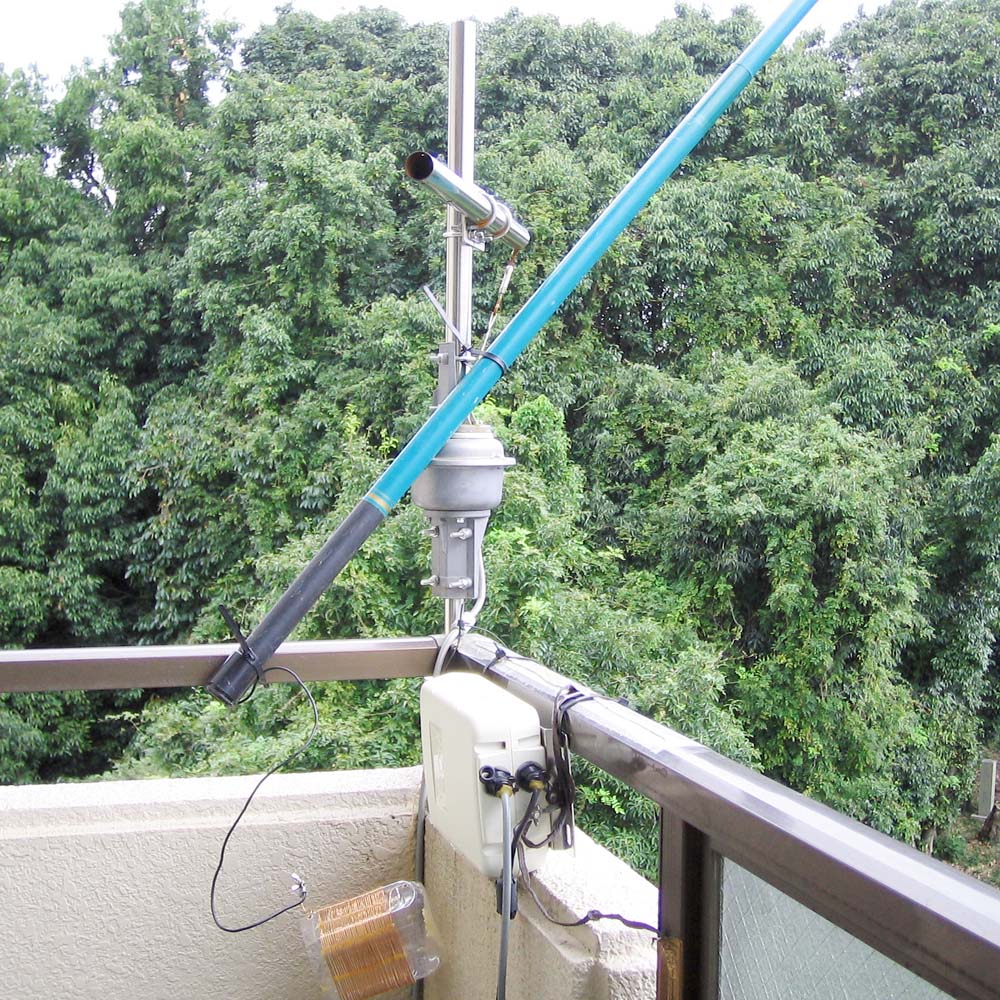

仰角は４５度〜６０度が最適です。４５度以下にすると、ＳＷＲが下らなくなります。角度によって最適なコイルの容量が違いますので、まず設置する角度を決めましょう。３０度以上に出来ないロケでしたら、この方法はあきらめて下さい。

（２）コイル

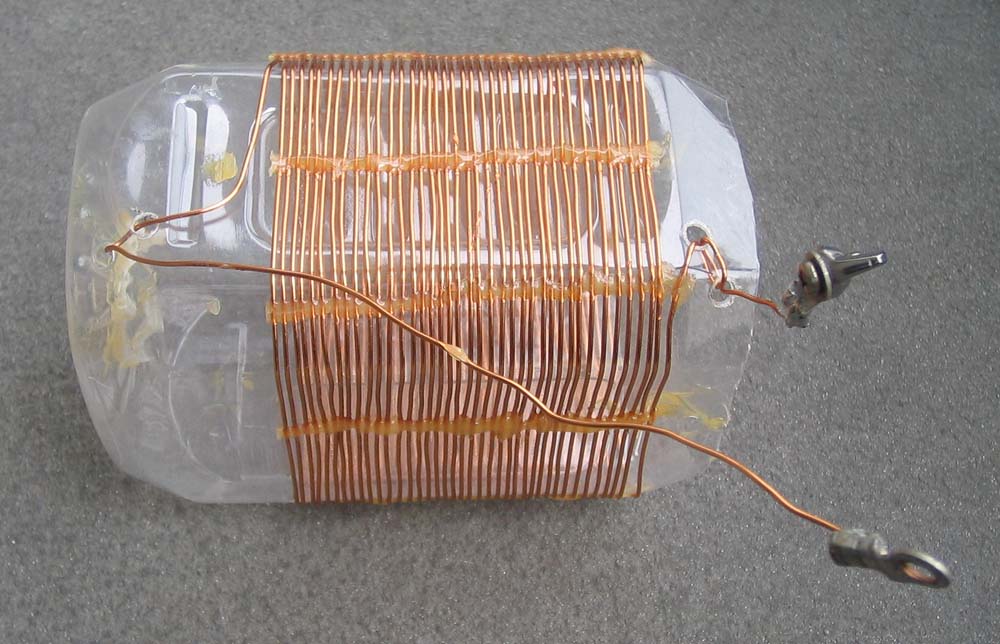

仰角によって異なるようですので、４５度限定になりますが、私のコイルの緒元です。

インダクタンス： １０９ ｕＨ

巻き数：　３９ ターン

巻き幅：　８０ ｍｍ

コイル直径：　９６ ｘ ８０ ｍｍ

ボビン：　背の低い、ぽっちゃりした、ほぼ４角形のペットボトル

スペース巻きにする為に２重にワイヤーを巻きつけ、１本をほどいたもので、間隔が不揃いですが問題はありません。現在は０．９ｍｍのテグスを使い、取り去らずに残すようにしていますので、きれいに巻けるようになりました。

ＳＷＲは下記のように少し高めですが、使用可能です。

１．８１０−１．８２５：１．６

１．９０７５−１．９１２５：１．４

電波の輻射に関係するのは７ｍ程度のワイヤー部で、コイルはマッチングに寄与しているだけです。７／１６０＝０．０４４λですので、７ＭＨｚに直すと１．７５ｍ長のアンテナと言う事になり、７ＭＨｚのモービル用アンテナと同程度の飛びと言えるかも知れません。

１年間の運用結果です。

国内コンテスト：　聞こえる局は、全て応答がありました。地上高１０ｍの威力でしょうか。

ＤＸ：　全く駄目です。ＤＸを呼ぶＪＡ局は強く入っているのに、ＤＸ局は全く聞こえませんでした。

と言う訳で、国内コンテスト用に使っています。更に、コイルを入れた状態では３．５ＭＨｚでさえもチューニングできませんので、簡単に取り外しが出来る様にコイル端は圧着端子にしています。
