FT1000MPの謎
(Last update 11Nov2002)
皆様のチクリをお待ちしています。

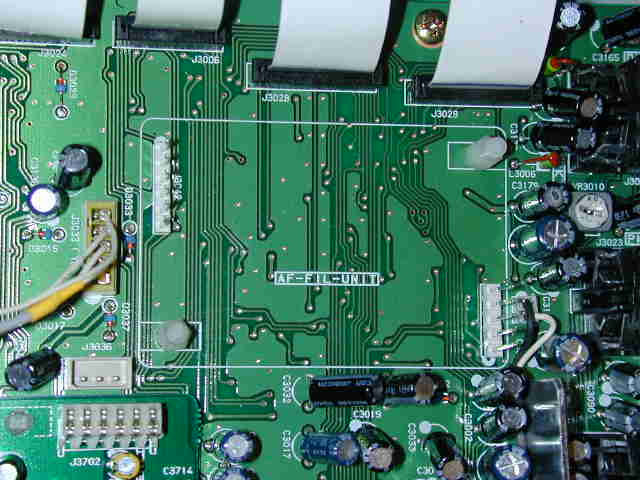

謎のスペース AF-FIL-UNIT@IF unit Inradの70MHz ampもいっしょに入れていて気が付いたのですが、このアンプを取り付けるスペースにはAF-FIL-UNITと書かれているんです。(写真参照) 勿論Inradは空いたスペースに基盤をねじ止めするだけで、回路的にはRF unitにつながるんですが、Yaesuは何のためにこのスペースを作ったのでしょうか?IF DSPがタコなので(?)AF-DSPでもオプションで発売する予定だったのでしょうか? InradによるとMkVでも同じスペースが残っているそうなのでまだその野望は捨てていないのかもしれません(???) (ただ単に開発費がなくってAF unitにまったくおんなじ基盤を使っているだけかもしれませんが。)なかなか不思議なスペースです。どなたかご存知の方教えてください。 |
謎のジャック J2010@IF unit
改造の最中にIFユニットに不思議なものを見つけてしまいました。 何もつながっていないジャック… 中央やや左上のJ2010がそれです。端子があるのにどこにもつながっていないんです。回路図にもちゃんと出ており(どこにもつながっていないことも書かれている)”MONI"とあります。回路図からすると送信のIF信号を分岐してモニタに流すための端子みたいなのですが、ここから取らないとなるとモニタはどこから取っているんでしょうか? DSP変調の時はDSPから取ってくればいいんでしょうがちょっと不思議。 |
