6N-FE88ESが2発のバックロード

FEシリーズの最高傑作だとおもいます。


「最高」や、「もっとも」がいっぱいあるようになってしまい、それらを集めて組みなおすことを考えました。
ひとつは、偶然うまくいったFE-88ESのダブルバスレフに、F120Aを入れました。
もうひとつは、以下のD-10バックロードの箱にFE88ESを2つ入れたものです。
そもそも6N-88ESは、バックロード用の設計だとおもったからです。

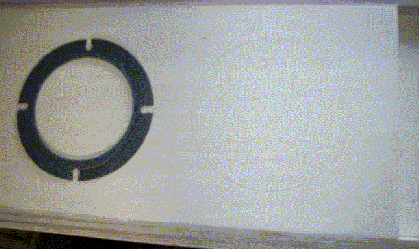

  1. 2つ付くの?


    現物あわせで、12cm用のグリルを使いました。なぜ12cm用のグリルかは、はめるときにハ真をつけます。10cm用のグリルも使えます

    左右で違うとかっこう悪いので、パッキンを使ってセンターを出しました。

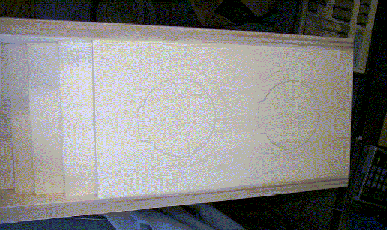

  2. まじめにケガキ


    とにかくこのユニットだけは、フランジの外径と、マグネットの外径が近すぎて、穴を細密に加工しないと、ネジ止めが効かなくなります。

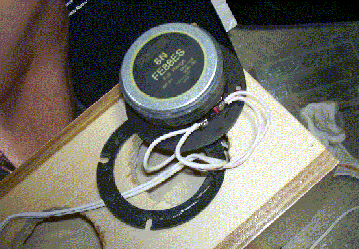

  3. 配線


    通しやすいように配線します。端子を折り曲げているのを見ると、参考になるかも。

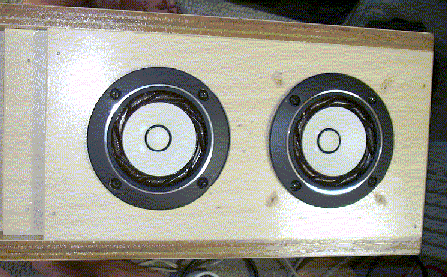

  4. 2つ並びました


    穴がユニットのマグネットぎりぎりに開いていて、ケーブルがやっぱり引っかかるので、ユニットを謔阨tけるというよりも、叩き込むに近いです。

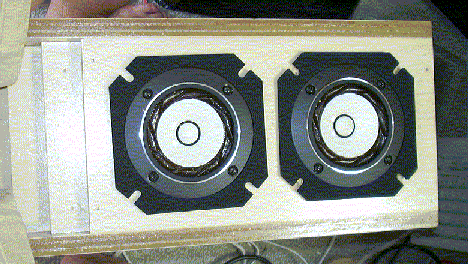

    以下、12cmのグリルがどうつくかを見せます。グリルのパッキンをはめたところ。

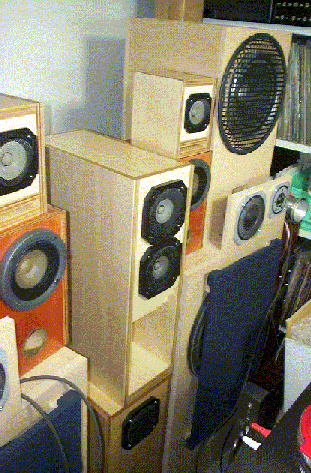

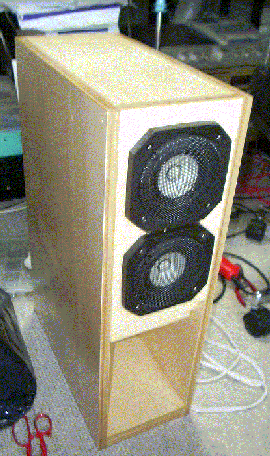

  5. 出来上がりの見てくれ良し


    側板の木目を見てやってください。
    作メ吉澤氏の苦労が伺えます。


今度は、どういう「最優秀」かというと、8cm-10のFEシリーズの中での最優秀です。どこまで低いところまで再生できるかは、大口径に勝てませんが、その中でも低域の切れは一番です。

8cmユニットというのは不思議なところがあって、これだけ比較するものがあると、小口径にもかかわらず、ツイータが欲しくなるところです。ホーンのドライバとして使って、相対的に低域が強まると、逆に高域がさびしくなるようです。

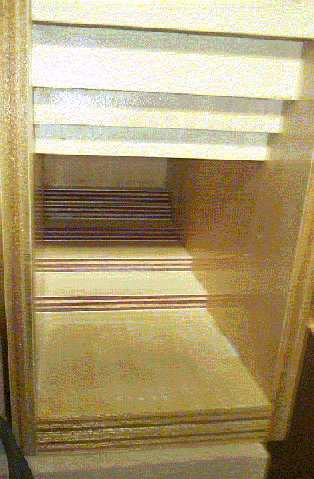

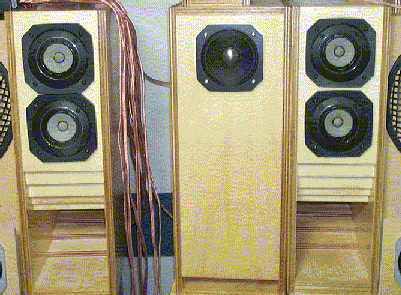

管の出口に階段をつけました

  1. 5段の階段を積み上げました


    見た目のために、5段積み上げました。
    張りあわせば、木工ボンドを薄めて使い、ニスがけもしました。

  2. 音は?


    見た目の満足のために追加工したのですが、低域が延びてすっきりしました。効果あるので、お勧めできます。理由は??重石とか、前後の重量バランスが効いているのかもしれません。

これ以上のものは、、-
