EXTFSK64

EXTFSKとEXTFSK64

EXTFSKはMMTTYのプラグインのひとつで、USBシリアル変換アダプタやプリンタポートを使って、FSKキーイングを可能とするものです。詳しくはJE3HHT森OMのWebサイトであるこちらを御覧ください。

EXTFSKはプリンタポートの制御にDLPORTIOを使っています。しかしながら、DLPORTIOは64ビットWindows下では動作しません。一方EXTFSK64はDLPORTIOの代わりにINPOUT32.DLLを使うことにより、32ビット環境でも、64ビット環境でも動作します。

Plugin	Win32		Win64		45 baud	75 baud	Note
Plugin	USB serial	LPT	USB serial	LPT	45 baud	75 baud	Note
EXTFSK
EXTFSK64							Better jitter Need more CPU power

以下のリンクからZIPファイルをダウンロードし、適当な場所へ解凍してください。EXTFSK64.FSKと inpout32.dllの2つのファイルができます。その2つをMMTTYがインストールされているフォルダへコピーします。

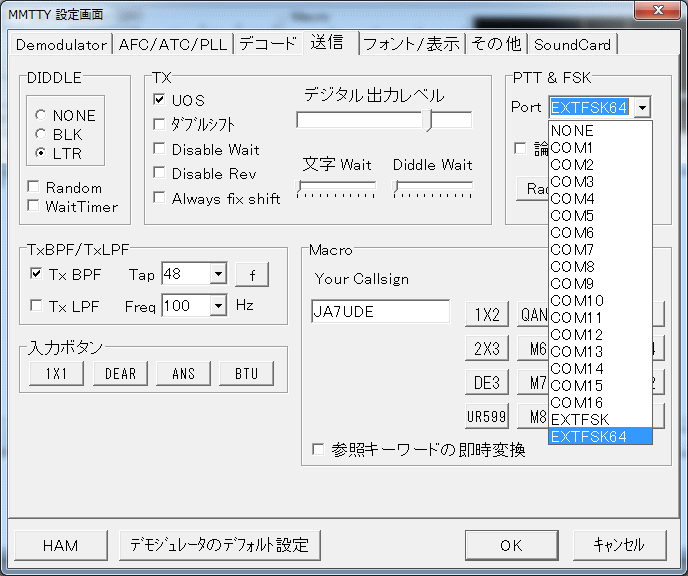

MMTTY のオプションから設定をを開き、送信タブをクリックします。 PTT&FSK PortのドロップダウンリストからEXTFSK64を選択します。

OKを押すと、次のようなEXTFSK64のウィンドウがポップアップします。

PortドロップダウンリストからLPT1を選択します。

もし、ご自分でプリンタポートを増設していて、そのポートが標準アドレス (0x378, 0x3bc, or 0x278)以外であれば、EXTFSK64.ini を手動で編集してください。LPTADR=　のあとに16進数でアドレスを記入します。以下の例は16進数でアドレス1234を割り当てたものです。

[Window]
Top=267
Left=1376
State=0

[Settings]
Port=COM1
FSK=0
PTT=2
InvFSK=0
InvPTT=0

[DirectAccess]
LPTADR=1234

EXTFSK64は起動されると、FSKのタイミングをとるためのスレッドを新しく起動します。そのため、CPUの負荷が高くなります。たとえば、タスクマネージャのCPU負荷グラフを見てみると、EXTFSK64を開いた瞬間からCPU負荷が増加することが見て取れます。従いまして、EXTFSK64は高性能CPUを内蔵したパソコンでお使いになることを強くおすすめします。
MMTTYをRTTYエンジンとして使うプログラムの中には、EXTFSKという名前でないと、うまくEXTFSKを呼び出せないものがあります。その場合は、EXTFSK64.FSKのファイル名をEXTFSK.DLLに変更してみてください。
EXTFSK64には試験的に45ボー以外のスピードでも動作する機能を追加してみました。MMTTYのオプション→設定→デコードでボーレートを変更すると、その値を使います。

EXTFSK64の開発にあたって、Joe W4TV と Jim W5IFP に協力いただきました。ここに感謝の意を表します。

73 Oba JA7UDE
