ヤフオクなどで、よく見かけるHenry社、3KW高周波電源のアマチュア無線用に改造です。4
このAmp、13.56MHz、真空管3CX-3000A7、OutπL、Inπ型同調回路です、電源は3相200V仕様になっています、
改造に辺り、Stby回路、In.OutのRL追加、など結構やる事は多いです、今回AntRLは、VR-421(RJ-2クラス)を使用
の為、DC28V程度が必要となりました(12V用があれば問題なし)、低圧回路が12V両波整流でしたので、ブリッジにして
倍の電圧を作り、本来必要な12Vラインは、3端子レギュレーターで供給しました。
RX時カットオフは、10KΩのホーロー抵抗をシリーズ接続で、Biasは簡単に行っています、動作時には0Biasです、
無負荷時の高圧は、4.7KV程度と低めです、チョークインプットと思い、コンデンサーインプットに変更して、1時側を、
230V端子に変更して、高圧を上げるつもりでしたが、変更後230Vにした分高圧が下がりました、よく見ると、チョークに
共振コンデンサーがありません、このチョークは、スイングチョークとして働くのではなく、単なるリップル用でした、高圧
は、4.7KVで諦めるしかありません、負荷時4.1KV迄下がり、Outに対して今一でした。
Out特性は、In250WでOut4.5KW、Ip1.5-1.6A、Ig400mAと少し多めです、真空管を新品に交換しましたら、Ig300mA
と気持ちの良いモノになりました、Outは少し?増えた程度でした、今までの経験から言って、元から付いている真空管は
当然ですが、少し劣化しているようです、負荷時5KVをキープすれば、Outは、5KW以上は確実で、Igも少し少なくなる
でしょうね。
Bandは、7,14,21,28MHzで確認しています、3.5MHzは、PlateTuneが実測15-40PF可変、Loadが30-90PF可変と
大変狭く3.5-3.8MHzのカバーは、VVCなど使用しないといけません、大幅な筐体加工が必要なため、今回は行いま
せんでした(策は既に考えています)、各BandOutは殆ど同じでした、7MHzは、フィラメントチョークを、そのままで使用
インダクタンスが十分に取れず、入力同調回路の定数が、変な値になっています、思ったよりロスは意外と少なく、他の
Bandと、変わらない位ドライブしますので、無理してフィラメントチョークを交換する事もないでしょう、タンクコイルは、
Plate、Load共にCの可変範囲が少なく、3.5MHzを思わせるような、HiLコイルになっています、7-7.3MHz迄をスムーズ
に同調出来るように苦肉の策となりました。(能率は全く問題がありません)。
今回特に苦労したのは、入力同調回路です、GG動作ですので、アナライザーで追い込む事が出来ず、動作させなが
らの定数決めです、RFデッキの入れ出しが大変で、10回位でねを上げました、仕方なくC1.C2にVCを付ける事にしまし
た、簡単に上手く行き最初からやれば良かったのですが、穴を開ける作業が面倒と思い、踏み切れませんでした、最終
的に固定Cに置き換えて動作確認しています。(勿論入力SWR1.2以下です)
高圧プロテクタと、OutプロテクタがOut4KW程度で働きます、高圧は1.5A程度で動作します、写真にあるように可変
ホーロー抵抗で、感度調整します、Outプロテクタは、写真にある弁当箱の中のOp.Amp基板のボリウムで調整します、
写真の一番上のライン、3個のVRこれは反射用です、右からメーター感度調整、0点調整、反射プロテクタ感度調整、
です2番目のラインは、進行波用です動きは、反射用と同じですので、私はプロテクタ感度を最低にしています、写真
でも確認出来ると思います(マジックの位置と違う)。
余談ですが、ローカルが3CX-3000A7(ヤフオクで落札)を2本持ってきました、テストしてくれとの事です、14MHzで
テストしました、1本はOut2.5KWしか出ません、フィラメント電圧を現在7.1Vから8.1V迄上げました、何と4KW程度でる
様になりました、もう1本はある程度状態が良く、7.1Vでも4KW以上でます、8.1Vにしても殆ど同じでした、過去にも経験
がありますが、良い真空管は、フィラメント電圧を上げても殆どOutに影響がありません、真空管のフィラメント寿命から
言って、新しい特は7.5V以下で使用しましょう、劣化して最後の手段として、電圧を上げて臨終まで、逝かせて下さい。
|
|
|

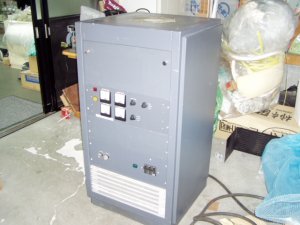

送られてきたHenry高周波電源
| 前面パネルを開けました

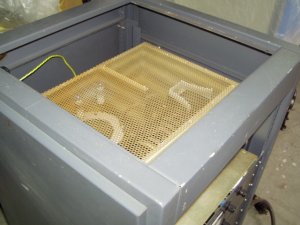

| 天板を外したところ
|
|
|
|

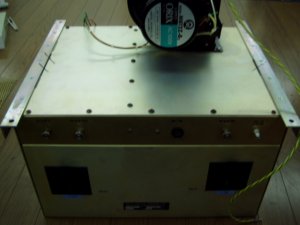

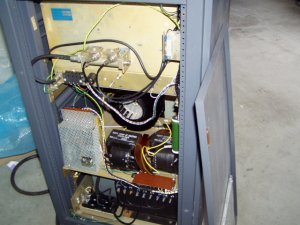

背面です

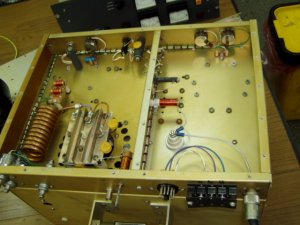

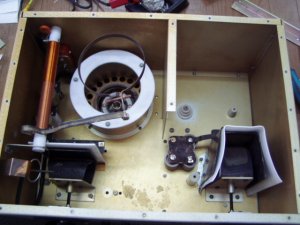

| RFデッキ内部

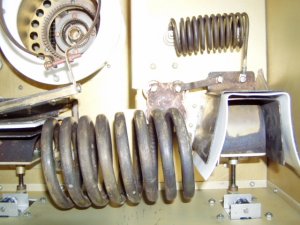

| コイルなど黒くなっていますが問題なし
|
|
|
|
MB-12B、AC100Vが直に付いています。
| 改造する前です

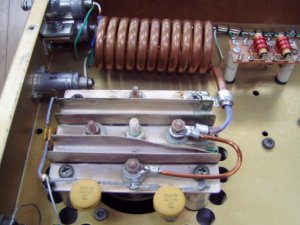

| フィラメントチョーク、銅パイプです、中に2.6φ
|
|
|
|
コイルを外してみました

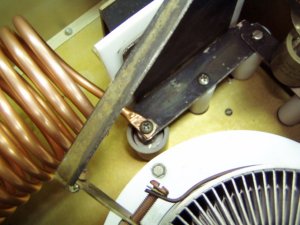

| Plate可変C、15-40PFと大変少ない

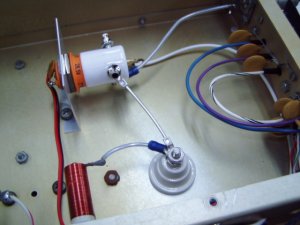

| AntRL、シーメンスVR-421(RJ-2同等品)
|
|
|
|
元からあるネジ位置に取り付けました

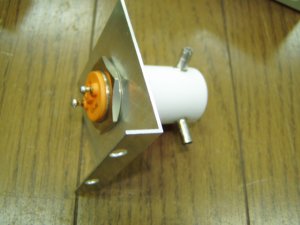

| 入力切替RL、HC-2を使用
| 改造後です
|
|
|
|

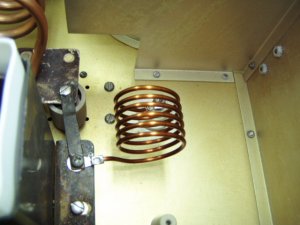

14MHz、コイルは、元のまま使用しました
| その為固定Cを20PFに変更

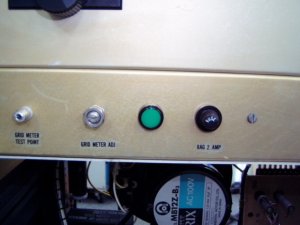

| Oper/Stby切替SW増設(青いのです)
|
|
|
|

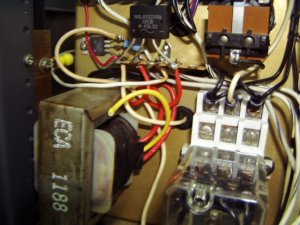

低電圧回路改造

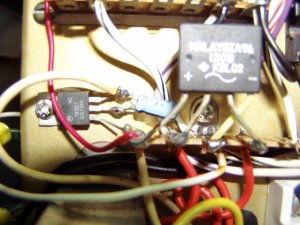

| 12V3端子とブリッジダイオード
| 黄色いセンタ−ラインは、外します
|
|
|
|

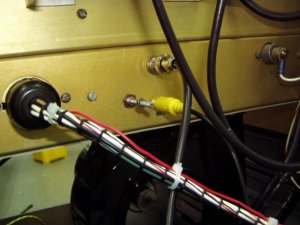

赤い線がRL用電源供給
| OpAmpBox弁当箱
| VR右から、Gain、Zero、プロテクタ感度、上R下F
|
|
|
|

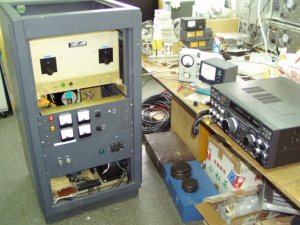

最終調整中です
| Plate電圧少し低いね〜

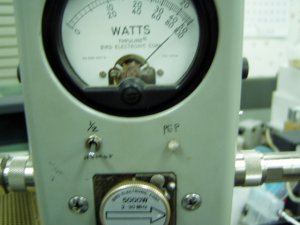

| これ位はOutしました
|
|
|
|
低電圧基板
| 裏に高圧電流制限用抵抗、下げると感度低下
| 高圧が切れると、TRX、RL電圧もカットの配線
|
|
|
|

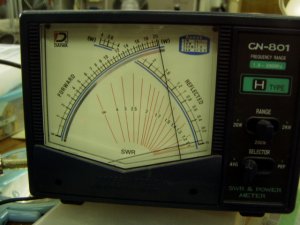

入力SWR、これ位は下げましょう
| 左から14,21,28MHzタンクコイル

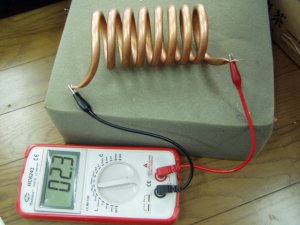

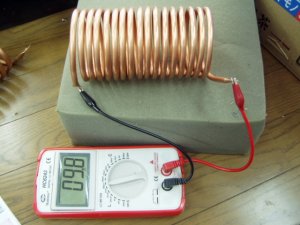

| 7Mなんと3.5MHzでも使えそう9.8μH
|
|
|
|
21MH、2.3μH

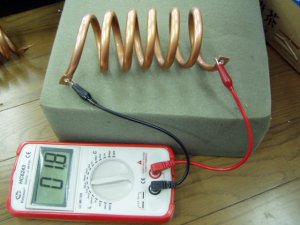

| 28MHz、1.8μH
| 14MHz、3.6μH
|
|
|
|

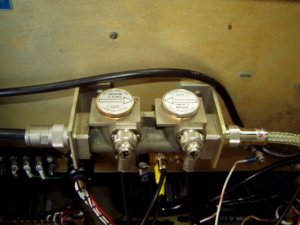

Birdラインこの部分だけでも大変高価
| フィラメントトランスの1次側に10Ω、20V電圧降下

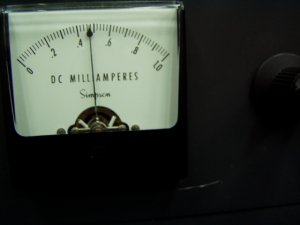

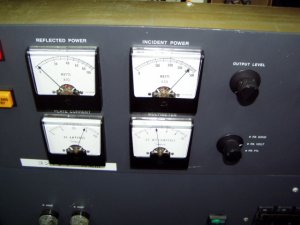

| Out4KW時の各メーター指示
|
次は21MHzに改造です。
|
|
|

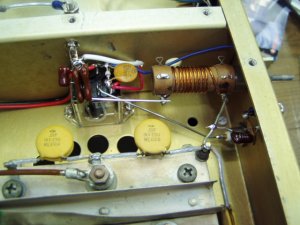

入力コイル6T、C1.100P、C2.68P
| 入れ出しが大変なため、VCを増設
| 21MHz用RFデッキ
|
|
|
|
Plate、固定Cはありません

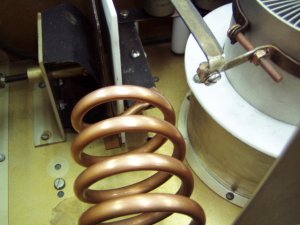

| πLコイル
| アナライザー調整、Plateに2KΩ抵抗
|
28MHz
|
|
|
入力コイル4T、C1.90P、C2.22P
| 28MHz用RFデッキ
| これもPlate固定Cなし
|
|
|
|

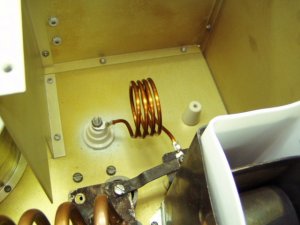

πLコイル4T
| PlateRFC、安全の為ショートしました
| 魂挿入中エキサイターFT-1021X
|
7MHz
|
|

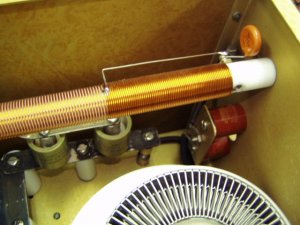

入力コイル10T、C1.120P、C2.530Pと異常な値
| 7MHzRFデッキです。
|
|
|

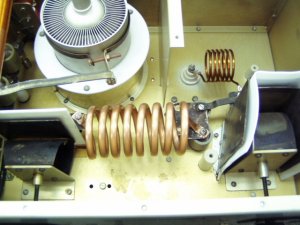

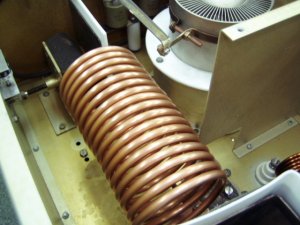

3.5MHzを思わせるコイル
| Plate固定Cは50PFです
|
