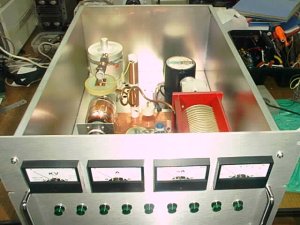

完成したAmpです

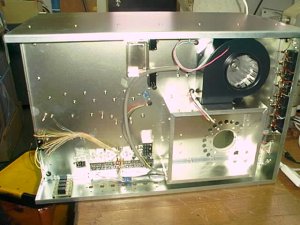

| RFデッキを取り外したところ

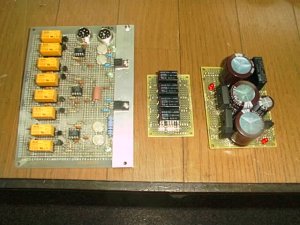

| サーボAmpと制御基盤
|
部品取付中

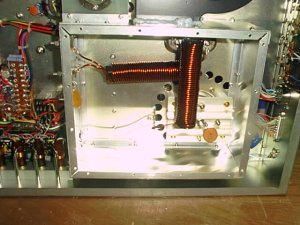

| タンク回路主要部品取り付け終わり
| 順番が早いが魂挿入中
|
コントローラーの中左多回転ボリウム

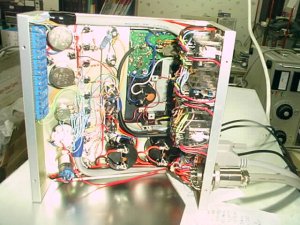

| サーボAmpセットされたところ
| タンク回路完成
|
使用しないコイルは、全てショート
| 今回ニューバージョン
| チョット込み入っている w510使用
|
1:3のギヤ比です

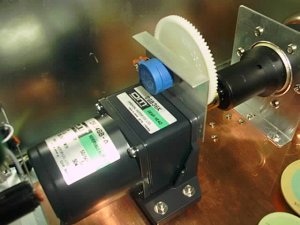

| 青いのが、ポテンションメータ

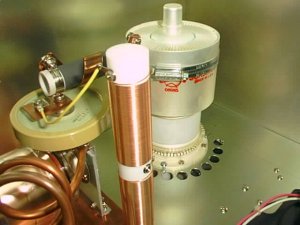

| 新品の玉です、RFC注目
|

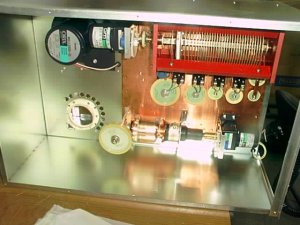

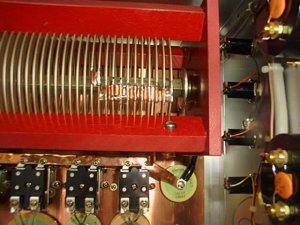

Load固定コンデンサー切替部
| バリLも同じくモーター駆動
| 斜め上からのぞいてみました
|

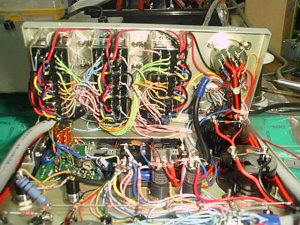

裏側の全体
| 入力同調RLで切替

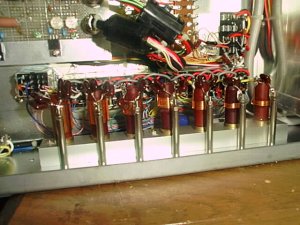

| ヒーターRFC2段巻き
|

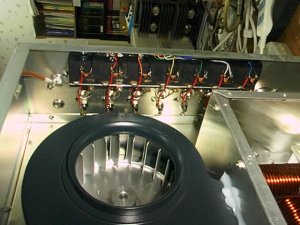

後ろの黒いのがAnt切替RL

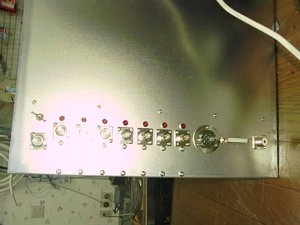

| Outコネクターこんなに沢山出ています

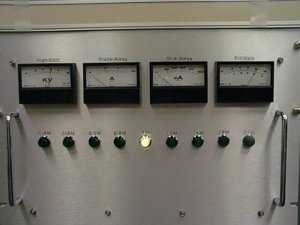

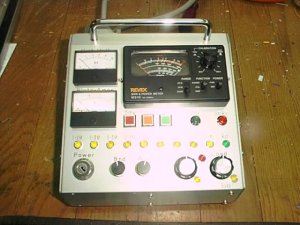

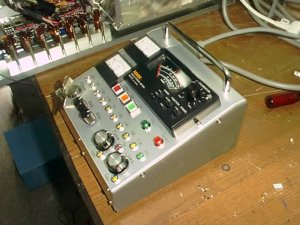

| 何がなんだか分からない、コントローラ
|
白いのが、マグネットRL

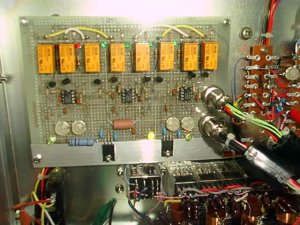

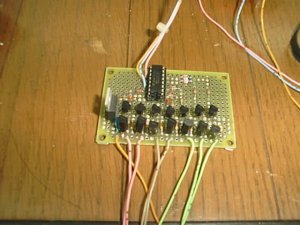

| BandData回路Yaesu用

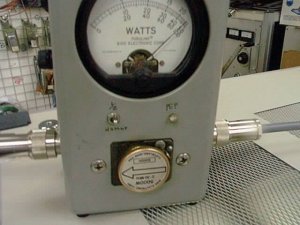

| アベレージでもこんなに出ました
|

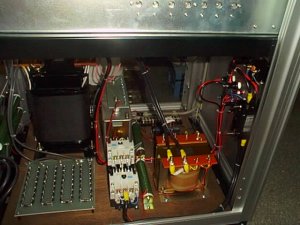

オイルコンデンサー6.5KV 16μ FAL

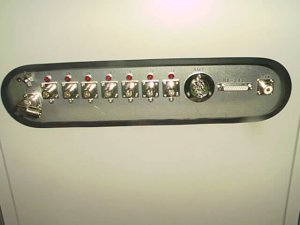

| 背面のコネクター群
| アイドリング時です
|
