ビバレージで作った受信所 JA7NI 冨樫國和 |
冨樫氏は自宅周辺の宅地化が進み、受信環境の悪化が進むので、160mの受信に適する別の場所を探していた様子であった。最初は裁判所の競売広告の「山林」などをターゲットとして2.3カ所物色したが現地に行ってみると道路がなかったり、高台でなく沢沿いだったりで適地は見つからなかった。 ところが神岡町の農業改善事業のほ場整備が完了したときに、半端になった農地の再配分があり面積は狭いが自宅から1キロほど離れたところに飛び地が出来た。そこを受信所とすることで計画は動き出した。 これは2003/2004シーズンに設置した時の模様を記録したもの。 |
以下は2003/2004シーズンに設置した時のもので、展開する土地は現用の水田のため、秋の稲刈り作業直後にエレメントを張り、春の耕作開始直前に撤去している。 同じ方法を毎年繰り返し、2007年は10月7日に3本6方向を張り終わった。 1本は 長さ160mで 275度(9U)、反対は95度(KH5) 2本目は 180mで30度(USA)反対は210度(9M8) 3本目は220mで330度 (DL) 高さは2~3m 端末 終端 オープンのリレーBOXを作って オープン時は度両方向に指向性が出るようにしている。 2006年の10月頃は毎晩のように同軸切られていたが、犯人は狸と判り対策した。今年はまだ1回もやられていません。3方向に「噛めば感電」線 配置 |

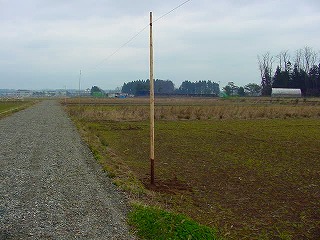

(上)受信所の周辺。 (下)USA向けに張られた1波長ビバレージ |

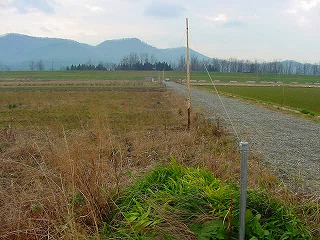

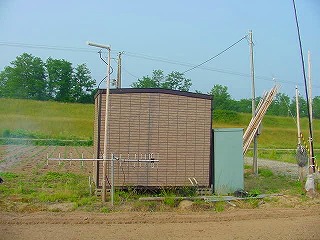

(上)終端部分から受信所方向。200メートル近い土地を要するので 隣接5軒の地権者と交渉し、農閑期だけ利用させて貰う事とした。 (下)完成した受信所。得意のプレハブを建てた。 電力引き込み工事を含めて費用は300K程。 |

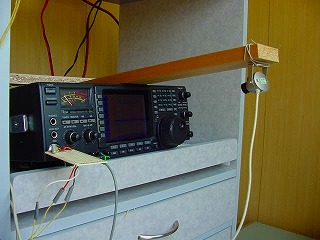

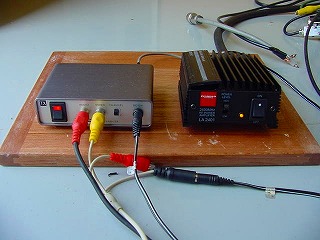

(上)750PROで受信、カメラでそのモニター画面を2400GhzATVで自宅向け送信。 マイク入力ののUP/DOWN端子で受信周波数変更(50ヘルツ毎および連続) (下)監視映像送信用セット |
(上)受信周波数変更やビバレージ方向切り替え等信号変換回路基盤(DTMF) (下)自宅監視映像受信アンテナ。 |

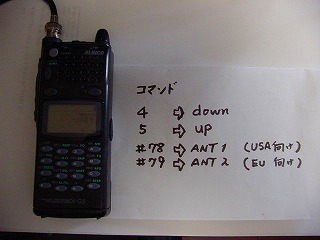

(上)シャックで受像したモニター画面。 (下)コマンド送出用ハンディ |

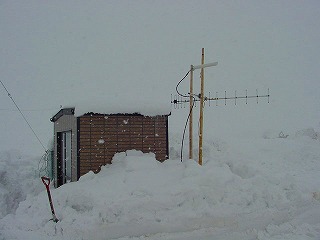

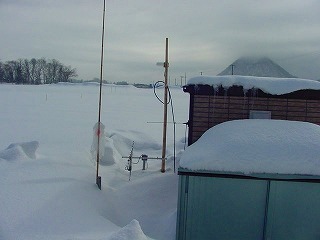

(上)シーズン酣の受信所風景 (下)今年は雪も多く、何回か雪下ろしをして維持。 |

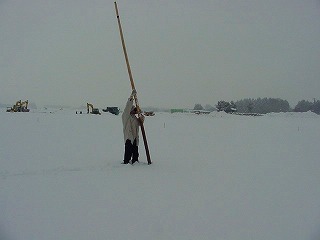

(下)春めいて来た頃、突然周辺農地の暗渠排水工事が始まるため、 ビバレージは一時撤去するハメに。長木を引き抜いているのはXYL。 (下)作業が終わりにっこり微笑むXYL。春遠からじ。 「うちの奥さんはFBな奥さんです」。 |
(下)自宅のシャックから近くの河川敷近くまで張った臨時仮設ビバレージ。 人の通行があるので一晩毎に雪の中、撤去、仮設の繰り返しで「やれやれ」 |
これで受信所の話は終わりとなるが、秋田弁で「あだこだいわねでやて見るべ」とは、「どうのこうのと言うよりやってみようよ」と言うことで、まさに冨樫氏のやりかたである。 |
