私の使用していたのはCD-78なので、その上級クラスの「CD78-L｣については経験がなかったが、JA1UQP 山田正美氏よりその「CD78-L」の改造レポートをいただいた。 山田氏のご厚意により掲載の許可を頂きましたのでそのノウハウをご覧下さい。

　

ＣＤ７８－Ｌ　改造１６０ｍ受信アンテナ ・マッチングＢｏｘ　改造例

JA1UQP　　　山田正美

　
私の１６０ｍは１９９４年から１９９９年の約５年が第一次時期で、送受ともスローパーでやっておりました。この間、７８エンティティーを稼ぎましたが、飛ばず、聞こえずでＱＲＴ。
しかし、ローカルのＪＡ１ＧＶ、ＪＡ１ＢＲＫ、ＪＡ１ＳＹＹ、ＪＥ１ＴＳＤなどの刺激を受けて２００６年１０月に再開しました

とにかく受信能力を上げなければとＪＡ７ＡＯ／松本さんのＨＰや、ＪＨ３ＶＮＣさんのＣＤ７８改造製作記事を参考にしましたが、ＣＤ７８－Ｌでの改造記事はどこにもなく本当に苦労しました。

当初、ＭＦＪのアナライザーでＳＷＲの最小点を探したのですが、上も下もまったく見つかりませんでした。これには本当に悩みました。製作記事を見ると一発でＳＷＲが下がったと書いてあるし、これを使っている友人も同じことを言ってきます。

私のアナライザーは下限が１７５０ＫＨｚで範囲狭くこれ以下は測定できません。高い方は１０ＭＨｚまで測定したのに同調点がないので、１７５０ＫＨｚより低いところに同調点があるのでは？と考えました。

そこでＪＡ１ＢＲＫ／米村さんにディップ・メーターをお借りし、ディップ・メーターとアナライザーでカットアンド・トライを繰り返しながら追い込みました。
その前にも電源ケーブルの配線や、同軸ケーブルの準備など多忙を極め、１２月２日から始めた工事が１２月１５日にようやく完成しました。

前置きがながくなりましたが、それでは調整方法について説明します。

最初は４０ターンから１ターンづづ解いていき、ディップ・メーターで測定しました。
リレーはＡＣ１００Ｖを使用しました。これはディップ・メーターもＡＣ１００Ｖだったのと、半田コテを使えるようにと切替ボックスの中にテーブルタップをもうけるためです。

４０ターンではディップ・メーターの測定下限が１５００ＫＨｚでまだこの範囲には入ってきません。
さらに１ターンづつ解き、アナライザーの測定範囲に入ったところでディップ・メーターからアナライザーに切換えました。
最終的には３２ターンで周波数は１８４８ＫＨｚになりましたが、このままではＳＷＲが高いので次にリンク用のコイルの位置をスライドさせてＳＷＲの最小点を探します。

ＳＷＲは、１．０近くまで見事に落ちます。
次に３２ターンの最後の方のコイルを疎巻きにして周波数を下げ、１８１８ＫＨｚに調整しました。

そうするとＳＷＲがまた変化しますので、リンク用コイルの位置をスライドさせてＳＷＲを１．０まで追い込みます。微調整をする場合は以上を繰り返して目的周波数へ追い込めばＯＫです。

周波数とＳＷＲを再確認してＯＫならば接着剤でコア側のコイルとリンクコイルを固定して完成です。

ここで分かったことは１ターンで約５０ＫＨｚ変化するということでした。

と、まあこう書けば簡単ですが、ディップ・メーターが１５００ＫＨｚまで測定できるのに、この測定範囲をさらに下側にあったのには驚きでしたし、ディップ点が出ないので本当にこれでいいのかと悩みました。

ＣＤ７８－Ｌの場合、３２ターンで１８４８ＫＨｚでしたから、１ターンで約５０ＫＨｚとするとスタートした４０ターンでは１４５０ＫＨｚ付近にあったことになります。
ＣＤ７８は４０ターンから３８ターンなので（フェライトバーの種類によって若干違う）これにはあせりましたし、やってみなければ分からないといったところです。

ＪＡの出れる周波数はご存知のように１８１０ＫＨｚ～１８２５ＫＨｚです。
私の受信アンテナのＳＷＲは以下の通りで、ほぼ理想的に調整が出来ました。

１８０８ＫＨｚ－２．０
１８１３ＫＨｚ－１．５
１８１８ＫＨｚ－１．０
１８２３ＫＨｚ－１．５
１８２８ＫＨｚ－２．０
　 写真を取りましたので添付します。
 なを、私のＣＤ７８－Ｌは製品でなく自作です。１９８４年１０月２８日にＡＦＡー８０という８０ｍ用の２エレの１本をＪＦ１ＩＳＴ／藤原さんからいただき、自分で製作しました。
このころはＣＤ７８－Ｌという製品はまだなく、ＣＤ７８だけでした。
「ＪＡ１ＵＱＰが７５／８０ｍで飛ばしてる！」というのをクリエイトが聞きつけ、ＣＤ７８のＬ版を製品化したのです。

その後いろいろ改良をしました。
パワーを入れるとインシュレーターをよく燃やしてしまったので、Ｕボルトの当たるマストクランプ側にガラエポを１／４に割って差込、エレメントとマストクランプ間の隙間を多くしました。
ＣＤ社の友人にそのことを話したら、ＣＤ社ではコロナ放電防止用リングとして採用されてしまいした。　hi

キャパシティーハットを外し、先端に７．５Φのエレメントを３７ｃｍ延長して使っています。
このアイデアはＦＥＤＸＰなどのＨＰで公開しております。ＪＡ０ＤＡＩ，ＪＨ７ＤＮＯ，ＪＡ２ＱＰＹ，ＪＡ１ＢＲＫＪＡ１ＨＧＹ，ＪＡ１ＳＹＹ、 ＪＡ１ＡＤＴ各局もこの方式を採用しています。

コイルがエレメントのリベットで止まっていますが、振動で長く使っていると折れてしまいます。
そこで私はコイルとケースの間に縦横４箇所、前後をいれて８箇所固定して振動しないように改造しております。

また、私の場合アンテナ工事は一人でやるため、いろいろ工夫しております。
ＣＤ７８－Ｌをシーソー式にして、アンテナの上げ下ろしや、エレメント調整を一人でも楽に出来るようにしています。
回転マストから７０ｃｍ程度のアルミパイプ出し、そこへ載せるように取り付けていますが、雪の多い地方では給電部に雪が着雪しないよう何らかの工夫がいります。
写真をご蘭になるとその辺のところがお分かりと思います。　参考までに。　　　de　JA1UQP　　　山田正美

製作したM_BOX　(取り付け前)

　

給電点にマウントして調整　正面から

　

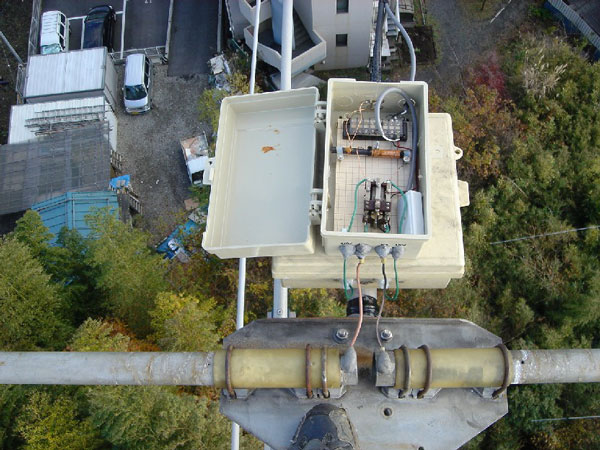

↓　BOX　　真上から

↓　BOX 斜め上から

　

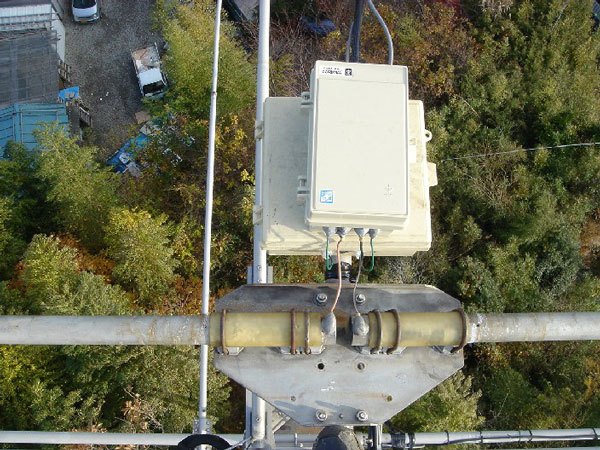

↓　BOXの蓋を閉めたところ

山田OM   有難う御座いました。
