4-square用ハイブリッド Comtech ACB-4を見る | |
---|---|
トロイダルコアは大電力に耐えられると思われる奥行きのあるものが使っている。 リレー(2回路2接点)も普通の大きさのものより一回り大きなものを使っている。 トロイダルコアはテフロンテープで巻いてある。下部の端子板はリレーコントロール用のもの。 |
|

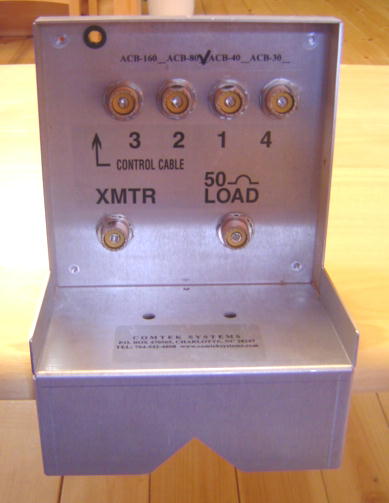

上部はアンテナケーブル接続用の4つのコネクタ。下部には送信機につなぐコネクタ、ダミーロードにつなぐコネクタがある。 | |
手前のトロイダルコアはクワッドレチャハイブリッド用のもの。このコアの右上と左下にクワッドレチャハイブリッド用のコンデンサがある。 | |
リレーとトロイダルコアの配置の様子。 左のトロイダルコアはクワッドレチャハイブリッド用のもの。このコアの左上と右下にコンデンサがある。 右のトロイダルコアは180°の位相差を作るためのもの。このコアへの巻き数はクワッドレチャハイブリッドに巻いたと同じ回数巻けばよいようだ。 |
|
トロイダルコアを拡大しました。 右のトロイダルコアはクワッドレチャハイブリッド用のもの。 左のトロイダルコアは180°の位相差を作るためのもの。 |
|

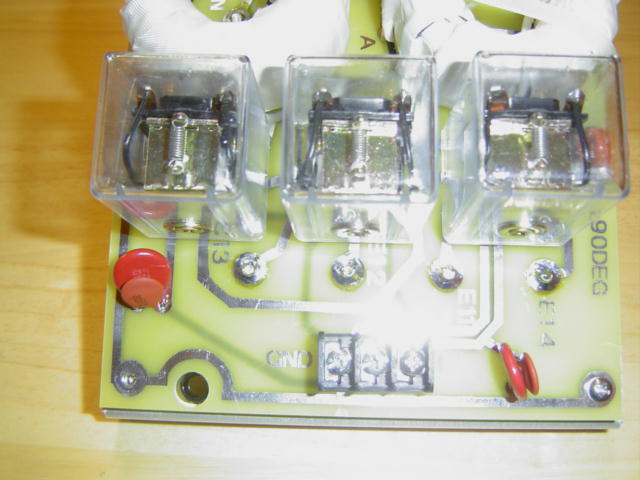

リレー部の拡大 |

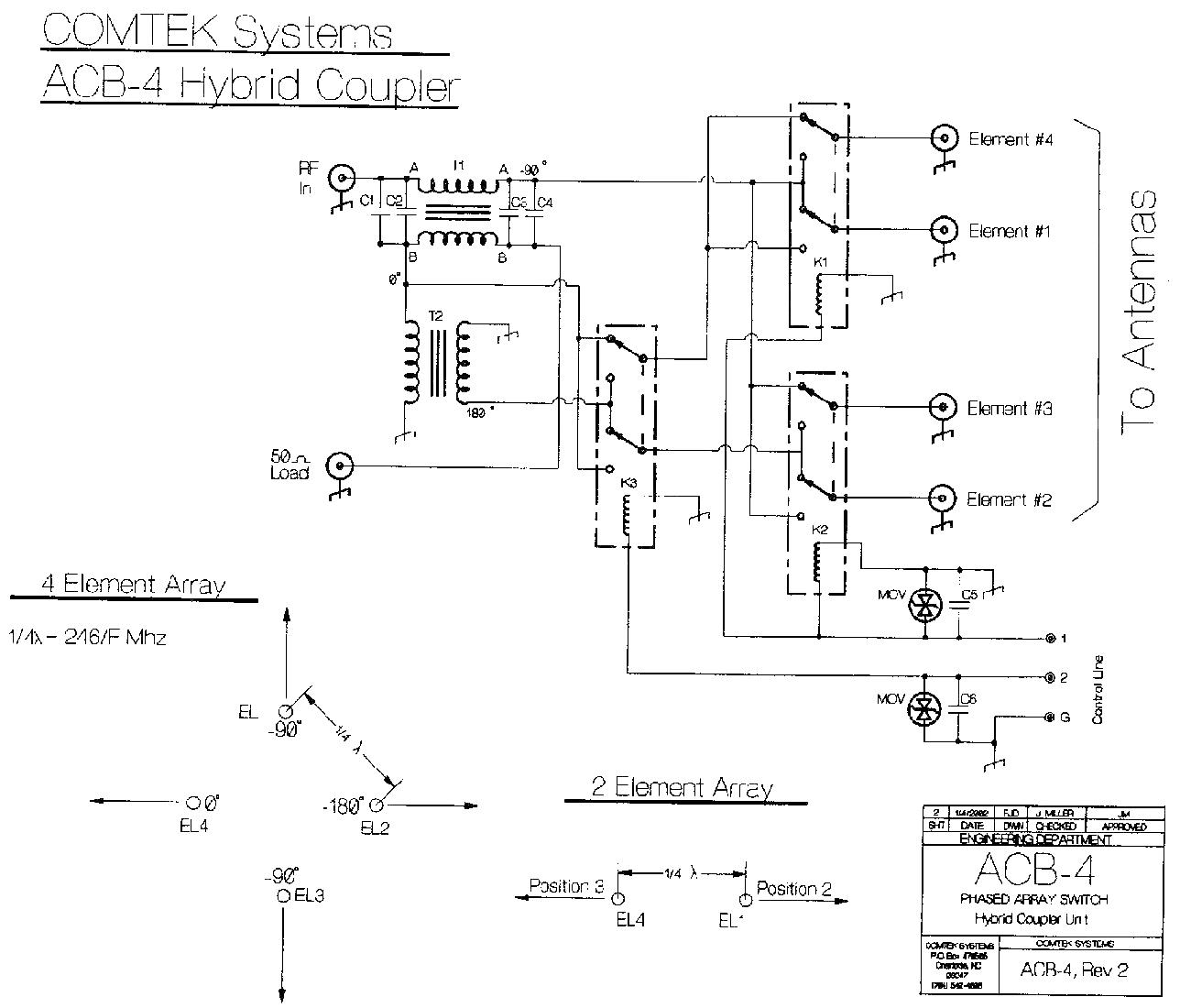

以下の回路は教科書(?)通りの設計のようです。 ※コムテック社マニュアルより引用
TK5EPのページの、Four square phased verticalsのページにはハイブリッドや4SQについて解説されている。
