Uso del TCP/IP
|
||||||||||||||||||||||
1. Introduzione |
||||||||||||||||||||||
ATTENZIONE: Da questa release in avanti, l'uso
del BayCom è stato tolto, in quanto è
necessario...anzi: OBBLIGATORIO l'uso della Eprom 6PACK.
Quest'ultimo modo, consente al PC di
essere "cosciente" dell'entità di traffico
presente sul canale radio e quindi di intervenire in trasmissione
nel momento opportuno. Mentre se usaste il BayCom o il modo KISS, entro poche ore vi spazientireste poichè tali modalita' NON RENDONO NOTO AL PC il traffico radio, pertanto in TCP/IP non solo risulterebbe lentissimo, ma sovente (quasi sempre) non riuscireste a connettere i vari siti della rete. Vi darebbe errori quali "attenzione: la rete è ferma o il sito non esiste".....mentre in realtà la rete c'è ed il sito anche !!!! Montare quindi la eprom 6PACK !!! |
||||||||||||||||||||||
2. Installazione driver Flex32 per Win95/98/NT |
||||||||||||||||||||||
In questo documento, supporrò
quanto segue:
Queste premesse sono importanti, per comprendere i settaggi del driver 6PACK che ci accingeremo a vedere. |
||||||||||||||||||||||

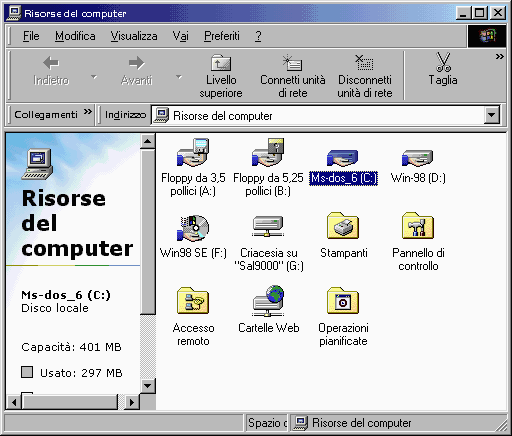

Le operazioni da fare sono di una semplicità realmente a prova di stupido. Innanzi tutto e' necessario entrare nella cartella "Risorse del computer" e selezionare il disco "C" dando un doppio click sulla relativa icona. |
||||||||||||||||||||||
|
||||||||||||||||||||||

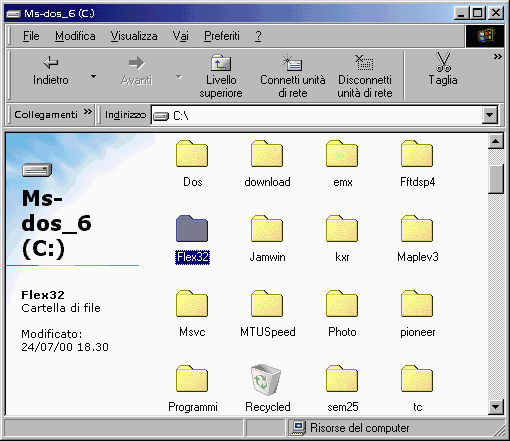

Creare ora la cartella "Flex32" (come in figura 2) in questo modo:
|
||||||||||||||||||||||
|
||||||||||||||||||||||

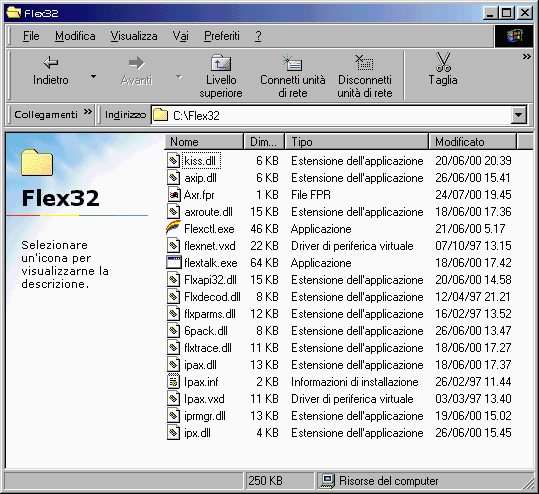

Usando WINZIP, decomprimete la flexnet nella cartella "Flex32" appena creata (Fgura 3). |
||||||||||||||||||||||
|
||||||||||||||||||||||

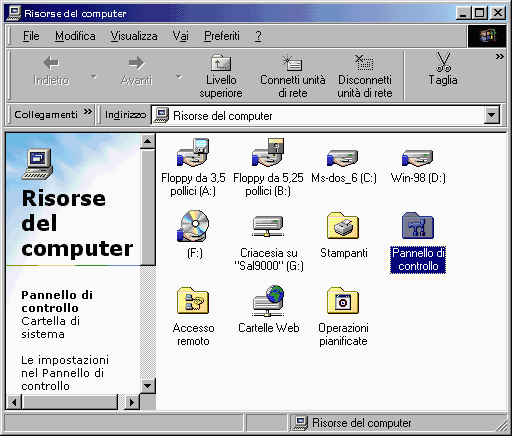

Tornare quindi alla cartella Risorse del computer e selezionare con un doppio click "Pannello di controllo" (figura 4). |
||||||||||||||||||||||
|
||||||||||||||||||||||

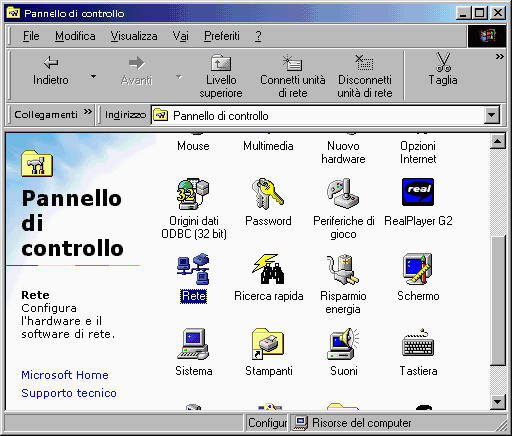

A questo punto fare doppio Click sull'irona "Rete" in modo da poter caricare i drivers che avete scompattato nella dir "Flex32" e quindi settare il numero IP vostro, del vostro ISP (Intranet Service Provider) e del Gateway. |
||||||||||||||||||||||
|
||||||||||||||||||||||

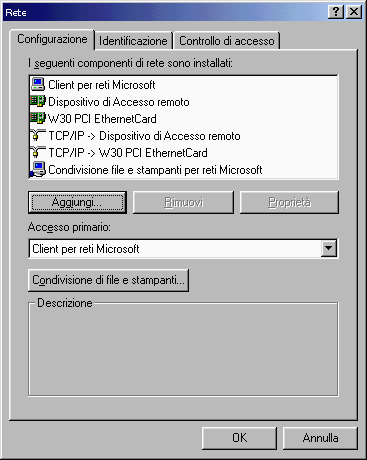

Dopo aver cliccato sull'icona "Rete" vi apparira' la presente finestra (figura 6). E' ora necessario aggiungere i driver relativi alla cheda virtuale di rete FLEXNET. Per fare cio', cliccate su "Aggiungi..." |
|
|||||||||||||||||||||
Dopo aver cliccato su "Aggiungi..." vi apparirà la finestra di figura 7. Selezionate l'icona Scheda e cliccate su "Aggiungi..." |
|
|||||||||||||||||||||

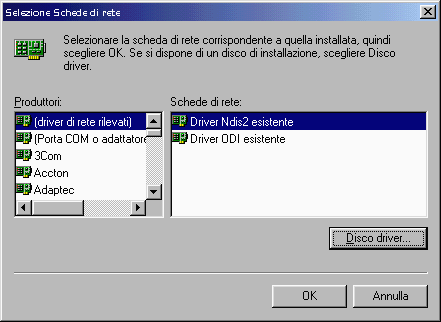

Vi si aprira' una finestra contenente l'elenco di
una molteplicità di schede di rete e di case costruttrici.
|
|
|||||||||||||||||||||

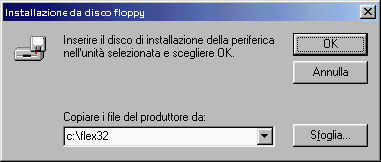

Giunti a questo punto, il sistema vi chiede dove
si trovano i drivers che intendete installare. |
|
|||||||||||||||||||||
3. Configurazione Parametri TCP/IP (DNS e GATEWAY) |
||||||||||||||||||||||

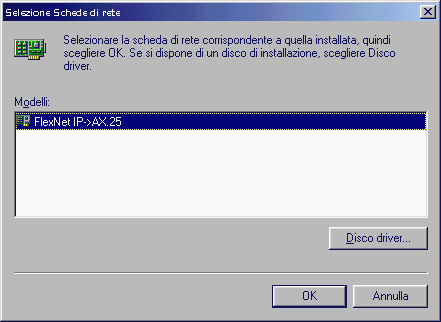

Vi si presenterà un solo modello di scheda
di rete nella finestra dell'elenco dei modelli. |
|
|||||||||||||||||||||
|
||||||||||||||||||||||

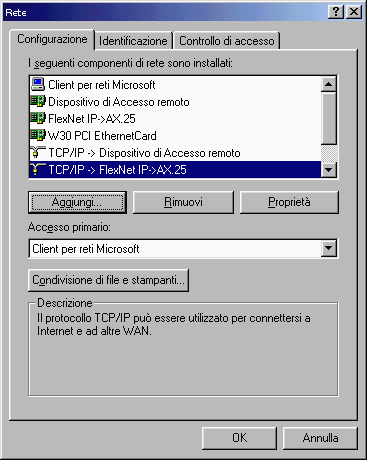

Dopo qualche istante, dipendente dalla velocità della vostra macchina, vi apparirà la finestra rappresentata in figura 11. Noterete che si sono aggiunte delle voci:
Evidenziare col mouse la voce di figura e cliccare su "Proprietà" |
|
|||||||||||||||||||||
|
||||||||||||||||||||||

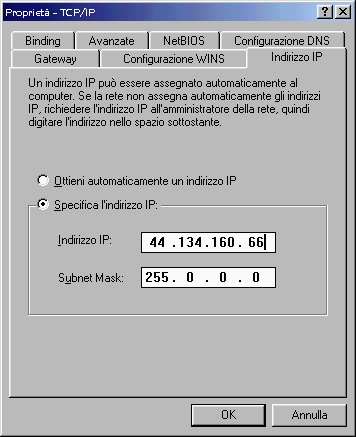

Quando vi appare questa finestra (figura 12),
cliccate sulla sotto cartella "Indirizzo IP" Spuntate il
pallino con la dicitura "Specifica l'indirizzo
IP:". |
|
|||||||||||||||||||||
|
||||||||||||||||||||||

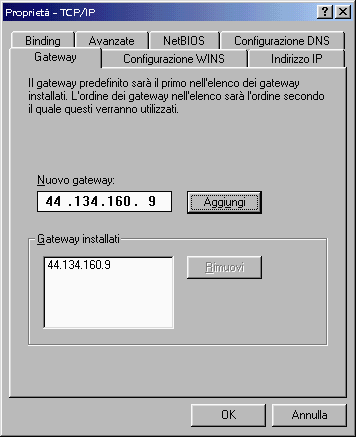

Fatto ciò cliccate sulla sotto cartella
"Gateway". Nel campo numerico, immettete il numero IP
del vostro gateway e cliccate su "Aggiungi". In
Lombardia, i Gateways sono gestiti dalle stesse macchine dagli
ISPs (Intranet Service Providers) medesimi. |
|
|||||||||||||||||||||
|
||||||||||||||||||||||
Cliccate ora sulla sotto cartella "Configurazione DNS". Qui dentro dovrete metterci i dati del vostro ISP (Intranet Service Provider). La sequenza è la seguente:
|
|
|||||||||||||||||||||
|
||||||||||||||||||||||
Appena avrete riavviato il PC, portatevi col
mouse su una porzione libera dello schermo, sulla scrivania.
Cliccate col tasto destro del mouse, scegliete "Nuovo" e
poi "Collegamento". |
|
|||||||||||||||||||||
|
||||||||||||||||||||||

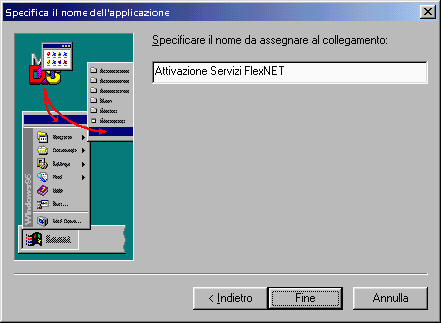

Vi apparirà subito dopo la finestra di
figura 15. Scrivete la frase che leggete in figura, nella casella
di testo, e poi cliccate su "Fine" |
|
|||||||||||||||||||||
|
||||||||||||||||||||||
Portatevi nuovamente col mouse su una porzione
libera dello schermo, sulla scrivania. Cliccate col tasto destro
del mouse, scegliete "Nuovo" e poi "Collegamento". |
|
|||||||||||||||||||||
|
||||||||||||||||||||||

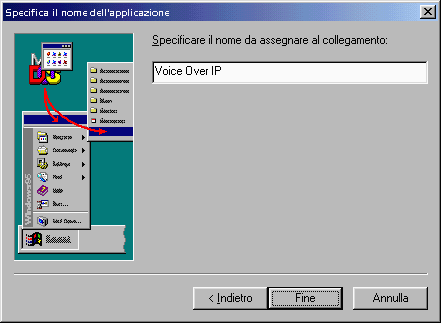

Vi apparirà subito dopo la finestra di
figura 18. Scrivete la frase che leggete in figura, nella casella
di testo, e poi cliccate su "Fine" |
>
|
|||||||||||||||||||||
4. Il FlexNET Control Panel |
||||||||||||||||||||||
Fate un doppio click sull'icona a forma di
arcobaleno che trovate sulla scrivania. |
|
|||||||||||||||||||||
|
||||||||||||||||||||||
5. Configurazione Parametri AX.25 |
||||||||||||||||||||||
|
||||||||||||||||||||||

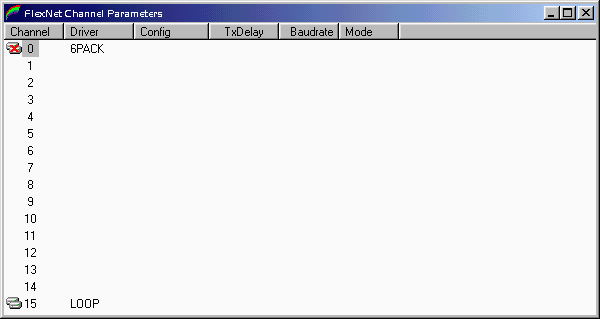

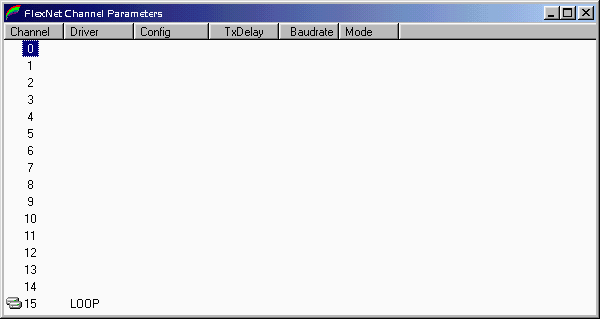

Fate un doppio click sul canale 0 e vedrete
comparire la finestra qui a lato. In essa potete scegliere il
driver da utilizzare. Montate il 6PACK facendo doppio click sulla
dicitura relativa. |
|
|||||||||||||||||||||
|
||||||||||||||||||||||
Con un doppio click sullo "0" comparirè la finestra di figura 23.
|
|
|||||||||||||||||||||
|
||||||||||||||||||||||
A questo punto vi apparirà la finestra di figura 24,
nella quale saranno riportati i dati relativi al driver utilizzato
sulla porta specifica, la porta COM alla quale avete connesso il
TNC, il valore del TXD e la velocità via radio. |
||||||||||||||||||||||
|
||||||||||||||||||||||
|
||||||||||||||||||||||

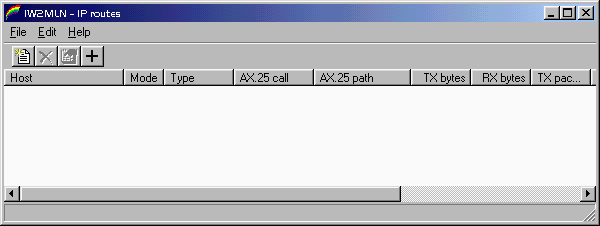

A questo punto riaprite il pannello, con
l'arcobaleno, di flexnet. |
|
|||||||||||||||||||||
|
||||||||||||||||||||||
|
||||||||||||||||||||||
Nella finestra che si formerà, farete quanto segue:
|
|
|||||||||||||||||||||

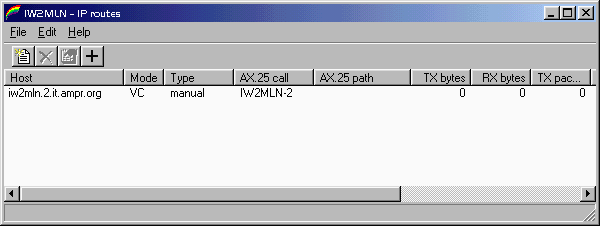

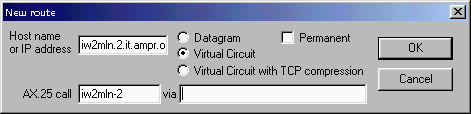

A questo punto la finestra di figura 26 si aggiornerà e diverrà come quella di figura 27. Nel campo "Host" può apparire o il dominio (come nel caso di figura) o i numero IP del vostro ISP (Intranet Service Provider). |
||||||||||||||||||||||
|
||||||||||||||||||||||

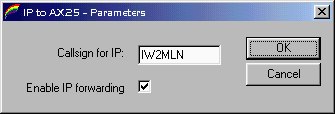

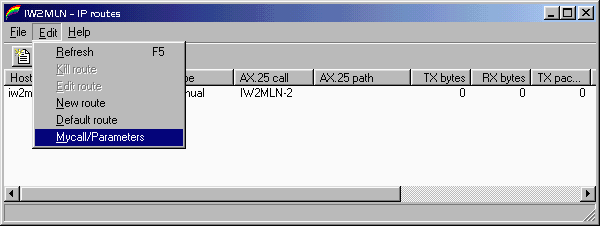

Cliccate ora su "Edit" e poi su "Mycall/Parameters" come da figura 28, in modo da poter settare i VOSTRI parametri personali AX.25. |
||||||||||||||||||||||
|
||||||||||||||||||||||
A questo punto immetterete IL VOSTRO CALL !! |
|
|||||||||||||||||||||
6. Settaggio MaxMTU |
||||||||||||||||||||||
Breve Spiegazione: Va settata in quanto comunque il
TCP/IP viene incapsulato in ax.25 per esser trasmesso.
Come noterete nessuno dei due
protocolli si occupa della CONNESSIONE FISICA tra le macchine.
Per queste ragioni i pacchetti
TCP/IP che vengono incapsulati in AX.25, NON DEVONO avere
lunghezza dati superiore a 256, ma per ottenere ciò bisogna
fare alcuni settaggi semplici che ora spiegherò qui di
seguito.
Cliccare
su: Avvio
I programmi Ping, Telnet e FTP derivano dal mondo UNIX e servono rispettivamente a:
Per eseguire PING bisogna aprire una finestra DOS quindi digitare PING sequito dal nome della stazione di cui si vuole controllare la presenza e da alcuni parametri: -w 5000 (tempo di attesa in millisecondi) -n 10 (numero di tentativi di ping) -t (continua a 'pingare' finche' non bloccato con CTRL+C) ad es: ping iw2mln.2.it.ampr.org -w 5000 -n 10 chiamerà 10 volte la stazione iw2mln.2.it.ampr.org attendendo una sua risposta per un massimo di 5 secondi. La risposta del programma sarà del tipo: Pinging iw2mln.2.it.ampr.org [44.134.177.203] with 32 bytes of data: Request timed out. Reply from 44.134.177.203: bytes=32 time=1105ms TTL=249 Reply from 44.134.177.203: bytes=32 time=835ms TTL=249 Reply from 44.134.177.203: bytes=32 time=512ms TTL=249 Significa che il primo PING non ha avuto successo, mentre gli altri sono stati ricevuti e ritrasmetti con successo in poco più di un secondo, poco meno di un secondo e circa mezzo secondo. Purtroppo il TELNET fornito con win95 non è il massimo, anzi debbo dire che è piuttosto una "ciofeca" ma d'altronde non avete altro a disposizione. Con FTP è possibile accedere alle risorse della macchina remota e traferire file binari o di testo, sempre che ne abbiate il permesso di accesso, scrittura e lettura in detta modalità. Non é piú possibile
usare TSTHOST sotto Win95, ciò in quanto TSTHOST è
un programma a 16 bit per ambiente DOS. Mentre i drivers di
flexnet sono a 32 bit per ambiente WIN. |
Se si è eseguito correttamente l' installazione driver Flex95 per Win95, la configurazione pannello di controllo di Win95, il settaggio MaxMTU , la configurazione dei parametri TCP/IP e dei parametri e routes AX.25, semplicemente lanciando il browser HTML si accede alla Home Page dell'host configurato come gateway (controllare che sia attivo il servizio di WWW server) e si può iniziare la navigazione, come già detto nel capitolo precedente.
Si può ora settare il proprio
Netscape od il proprio Outlook Express per inviare e ricevere
messaggi per/da altri utenti.
La versione di
Netscape a cui faccio riferimento, è la 4.51 Inglese.
Traducete voi, per quella Italiana.
NETSCAPE:
Aprite Netscape;
Andare su EDIT;
Selezionare PREFERENCES;
Cliccare sul "+" della voce MAIL & NEWSGROUPS;
Nel campo YOUR NAME, immettere:
Il Vostro nominativo, seguito dal Vostro nome. Ad esempio io ho messo: IW2MLN - A.Tiziano Demaria;
Nel campo E-MAIL ADDRESS, mettete il vostro indirizzo di posta elettronica inerente la rete RADIO, ad esempio iw2mfg Davide, che è mio utente, ha messo: [email protected];
Potete lasciare liberi i tre campi successivi. Se volete potete spuntare la casella ATTACH MY PERSONAL CARD TO MESSAGE (AS A V-CARD) e poi settare detta CARD cliccando su EDIT CARD, ma è un'opzione che lascio a Voi da scoprire ed apprezzare;
Col mouse, ora, spostatevi nella finestrella di sinistra e cliccate su: MAIL SERVERS;
Cliccate su ADD... ;
Nella casella SERVER NAME, scrivete il DOMINIO del vostro provider. Chi è appoggiato a me, scriverà: iw2mln.2.it.ampr.org;
Nella casella USER NAME scrivete IL VOSTRO NOMINATIVO;
Spuntate la casella: REMEMBER PASSWORD;
Cliccate su OK;
Nel campo OUTGOING MAIL (SMPT) SERVER scrivere il dominio del Vostro Provider. Chi si appoggia a me scriverà: iw2mln.2.it.ampr.org. Scrivete LA STESSA COSA nel campo OUTGOING MAIL SERVER USER NAME;
Selezionare NEWSGROUP SERVERS nella finestra di sinistra;
Cliccare su ADD... ;
Nella casella SERVER scrivete il nome del server di news. Chi è in zona Lombardia, ha selezionato: iw2jks.2.it.ampr.org;
Cliccate su OK;
E cliccate ANCORA su OK;
Sulla finestra del lato sinistro, apparirà ora la scritta del nome del vostro server per le NEWS;
Andate su questa scritta col Mouse e cliccate col pulsante destro;
Evidenziate e cliccate su: SUBSCRIBE TO NEWSGROUP;
Vi si aprirà una finestra....e Netscape inizieà a contattare il server di news impostato.
dopo un po', vi apparirà una lista di Gruppi.
Detti gruppi sono le AREE DI ARGOMENTI nelle quali vi sono contenuti
i bollettini divisi per argomento.
Facendo doppio Click col Mouse
sugli argomenti che vi interessano, apparirà sulla colonna
SUBSCRIBE un segno di spunta....significa che vi siete iscritti e che
il vostro sistema, quando si connetterà per leggere i
bollettini, andrà a vedere solo quelle aree che vi
interessano. Cliccate su OK e la finestra si chiuderà....
OUTLOOK EXPRESS:
Avviare Outlook Express;
Cliccare su Strumenti e poi su Account...;
Cliccare su Aggiungi e poi su Posta elettronica...;
Nel campo Nome visualizzato scrivete il vostro nome con questo formato: <vostro_nome_di_nattesimo> - <CallSign>;
Cliccare su Avanti>;
Nel campo Indirizzo di posta elettronica: scrivete: <vostro_call>@<dominio>, ad esempio se l'utente ik2aaa diviene mio utente di posta, egli scriverà: [email protected];
Cliccare su Avanti>;
In Server di posta in arrivo (POP3, IMAP o HTTP): scrivete il vostro dominio di posta. Stessa cosa dovrete fare nel campo Server di posta in uscita (SMTP):. Nell'esempio riportato prima, cioè nel caso dell'ipotetico ik2aaa, dato che egli è appoggiato a me in questi campi scriverà: iw2mln.2.it.ampr.org.
Cliccare su Avanti>;
Nel campo Nome Account scriverete il vostro CALL;
Nel campo Password scriverete la vostra Password;
Spuntate la casellina Memorizza password;
Cliccare su Avanti>;
Cliccare su Fine;
A
questo punto siete pronti per inviare e ricevere posta con Outlook
Express. Potrete già connettere il Vs. ISP per le prime
prove.
Le seguenti procedure sono similari tra
Netscape e Outlook Express. Giocateci un po'.
LETTURA DEI BOLLETTINI (NEWS)
Ora....per leggere i titoli dei bollettini...dato
che sulla colonna di sinistra vi saranno apparse anche i nomi delle
Aree a cui vi siete "iscritti", basta fare con un doppio
click sulle aree di vostro interesse.
Dopo un po' vi appariranno
i titoli dei bollettini. Se volete leggerli, basta fare un doppio
click sul TITOLO del bollettino. Ed il "gioco" è
fatto !
SCRITTURA
DEI BOLLETTINI (NEWS)
Per scrivere un bollettino, selezionare l'Area in cui volete scrivere e cliccare sul pulsante NEW MESSAGE che si trova sui pulsantoni nella barra in alto, vi si aprirà una finestra, scrivete ed inviate...
RISPONDERE
AD UN BOLLETTINO (NEWS)
Evidenziare con un Click il TITOLO del bollettino a
cui volete rispondere. Cliccare poi su REPLY che si trova sui
pulsantoni della barra in alto.
Vi si aprirà una finestra
già intestata, scrivete la risposta e poi inviate.
Purtroppo la quantità di dati scambiati da tali applicazioni comportano un rallentamento eccessivo alla rete ed anche alle velocità di 38k4 risulta difficile sostenere una conversazione in fonia. Ciò è dovuto all'inadeguatezza dei sistemi funzionanti a 38k4.
I sistemi FlexNet a 57k6 e 115k2 (GMSK), studiati secondo opportuni carismi, permettono invece di sfruttare anche queste opportunità. Tant'è che la nuova FlexNet a cui questo manuale si riferisce, permette traffico Voice Over IP, eseguendo cioè FONIA con il vostro corrispondente.
ik2ane | Walter |
ik2bxe | Giorgio |
ik2hng | Andrea |
ik2jub | Stefano |
ik2nhl | Paolo |
ik2uub | Marco |
ik2wbk | Rino |
iw2fag | Andrea |
iw2fer | Claudio |
iw2gur | Valentino |
iw2jks | Stefano |
iw2kxa | Stefano |
iw2lbr | Gino |
iw2mfg | Davide |
iw2naw | Matteo |
Ed altri ancora stanno per aggiungersi alla rete intranet di zona 2
avente dominio "2.it.ampr.org"
Grazie a tutti, buon packet
