misura campo - versatile - field meter | |
by Nino Paglialonga_1982 | |

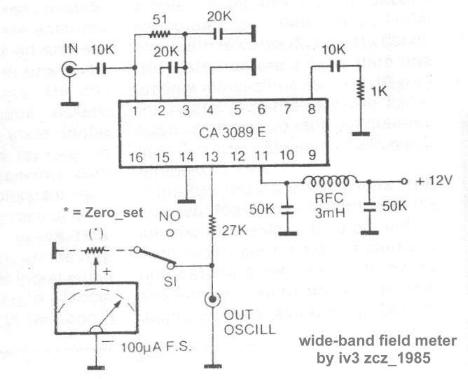

strumentino assai versatile ,economico e semplice : 1 - misura campo assai sensibile -1/1dB ,1/17 Mhz, utile fino a 30 MHz 2 - micro-wattmetro a RF 3 - collaudo e taratura : filtri , oscillatori ,amplificatori, stadi I.F. 4 - misuratore selettivo a banda stretta , tramite semplice adattatore 5 - indispensabile nel banco prova per filtri a xtal | Simple ,cheap and versatile instrument : 1 - very sensitive field meter (HF spectrum), 1/17Mhz-1/+1 dB usable up to 30 mhz 2 - HF micro-Wattmeter 3 - for testing and adjustment of : filters , oscillators , amplifiers , I.F.chain. 4 - narrow band selective meter , using a simple adapter 5 - extremely useful for xtal filter _test set |
Capace di lavorare su segnalini irrilevabili da comuni sonde a diodi, compresi gli "hot-carrier". _Risposta in frequenza 1-17 mhz quasi lineare -1 / 1 db. (usabile su tutto lo spettro HF.)_ Sensibilita' min = 22 microV /, Max (f.s.) 22 milliV_dinamica = 60 db , Zin= 50 ohm Uscita : strumento da 100 microA f.s. o oscilloscopio | It works where other simple devices such as diodes or even hot-carrier diodes can't . Almost linear response +/-1db between 1 and 17mhz (usable up to 30 Mhz) sensitivity = 22 microV / max 22milliV _Zin = 50ohm Output = 100 microA meter or oscilloscope_Dynamic range = 60db |

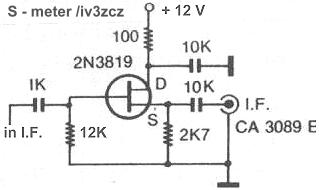

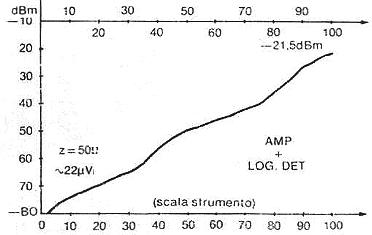

adattatore di Z / High to low Z adapter | curva dinamica / Dynamic- range |
note : usare componenti di qualità e una resistenza da 51 ohm antiinduttiva meglio se di precisione. Il circuito è bene sia montato su piastrina ramata in vetronite a doppia faccia. Il lato ramato servirà come piano comune di massa. I fori per accedere alle piste sottostanti vanno svasati .Usare una scatola metallica . Taratura : Occorre un generatore o un oscillatore tra i 9 e gli 11 mhz ed un attenuatore resistivo a passi , Z = 50 ohm. | Hints: use a precision 51 ohm non-inductive resistor (short leads) and a double side board. Metal box is a must. Adjustment : rf generator and a step attenuator. Take note of the meter readings and generator output, as well as step attenuator readings.Starting from full scale signal reduce signal by 6 or 10 db at time (step attenuator ) take a note of readings and attenuator cells used. This paper will be used like scale - reference for future measurements . |

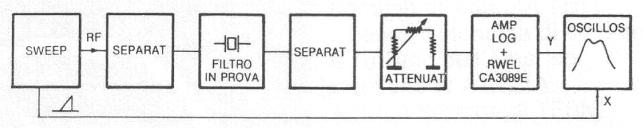

banco-prova filtri a cristallo / xtal-filter test-set | |
Le impedenze è bene siano normalizzate a 50 ohm. Se avete dubbi lasciate inserita una cella di 10 o 20 db .Portate la lancetta esattamente sul fondo scala,annotando i " dB " di attenuazione inseriti. Con l'attenuatore porteremo la lancetta su 90 microA, 80 microA e cosi' via annotando i decibel di attenuazione inseriti. Da cio' ricaveremo la curva di taratura dello strumento . | If no (Known-level) signal generator is available, the instrument is always very useful without using absolute readings . A simple xtal oscillator or VFO set for 10/15 Mhz and a simple step attenuator (50 ohm) will be enough for accurate relative test session. Use a 100microA instrument .Touching the antenna input the meter will detect same rf signal. |
preselettore /narrow band adapter | |
Per sfizio, toccando con un dito l'ingresso, l'indice si muoverà,ovvero rileverà qualche emissione presente NOTA : volendolo usare come misura campo-selettivo per misurare antenne ,tx o filtri particolari, si può accoppiare ad un semplice circuito aggiuntivo miniaturizzato. | |
