14 mhz ssb/cw - rtx

trasmettitore completo ssb e cw ,facile e lineare da costruire.Grande pulizia spettrale,fino a 50 db è esente da spurie,armoniche sotto i 40db . Completo di commutazioni servizi e nota monitor per il cw. Può essere modificato per qualsiasi banda HF avendo pochissimi circuiti accordati.Il trasmettitore ha notevole guadagno,prossimo ai 53db e potenza d'uscita di 5w,ma il finale può essere spinto a 12 wpp in ssb,in cw è bene non superare i 5w.La potenza è variabile con continuità da zero.Ssb/cw tx ,max flexibility easy to modify for other bands,just a few resonators.

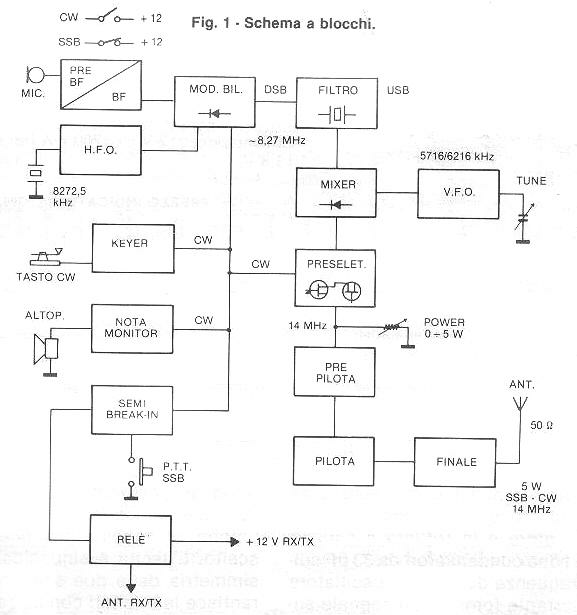

Complete design : switching , tone monitoring, cw semi-break-in, "spot" for tx an rx alignment.Power out 5w ssb and cw,53 db of gain , tx p.a. can reach up to 12wpp ssb, very clean signal ,no spurious sigs up to -50db and harmonics under 40db.The ssb filter in the exciter is all homemade,one of the simplest design available.Power out can be varied continuously from zero

Vfo molto stabile ,con pochissimi componenti,attenuato di 36 db all'uscita del mixer di trasmissione.Qualsiasi microfono può essere adoperato( piezo è consigliato)Stable VFO, just a few components, - 36db after the tx mixer.The tx exciter will accept any mic.(I suggest piezo type)
filtro ssb con tre soli quarzi tipo FT243 due uguali,l'altro va spostato di 1,5khz circa.Tali quarzi hanno il pregio di essere smontabili tramite viti e modificabili in frequenza.Eccellente modulazione a dispetto della semplicità.3 xtals only ssb filter. FT243 xtals easy to modify due to screw mounting. A pair at the same frequency(+1 for the carrier generator),the last xtal 1.5 khz shifted.Excellent speech quality (easy and cheap)
Per dettagli sulla costruzione e taratura del filtro e dell'eccitatore,CLIKKA QUIFor detailed infos about exciter and xtal filter construction PUSH HERE
Taratura TX :collegare una resistenza da 5,6 ohm sul link del 2n3866.Disalimentare il finale e sbilanciare il modulatore bilanciato sull'eccitatore,collegando al +12v il punto " x " tramite il resistore da 180 ohm.Monitorare l'uscita del 2n3866 (mini sonda a diodo) e tarare i compensatori del preselettore a centro banda per la max uscita (1,2veff) Disalimentare il solo eccitatore:Nessuna uscita rf deve essere presente (autooscillazioni).Nota:preselettore e finale rf devono essere schermati ( max pulizia spettrale). MRF475: collegare un carico fittizio di almeno 4 watt (2 resistori 100 ohm/2w in parallelo).La corrente di collettore sarà 10mA senza pilotaggio.Alimentare l'eccitatore e la catena tx e pilotare il finale:parlando , la corrente sul collettore varierà seguendo i picchi .Senza audio si assesterà su 20mA (corrente di riposo a regime).Il finale necessita di dissipatore.Tx tune up: connect a 5,6 ohm resistor on the 2n3866 link . Switch off p.a. power.Unbalance the balanced modulator(exciter) by 180ohm resistor between +12 and " x " .All preselector trimmers must be adjusted for maximum output monitored on the resistor (1,2v rms) Switch off the exciter power only,no reading now have to be monitored.(No self oscillations effects).Remember : preselector and p.a. must be shielded .P.a. tune-up:(no signal ) .Connect a 50 ohm dummy load (at least 4w) ,collector current:10mA . Apply tx driving signal ,speaking into the mic MRF475 collector current will follow our audio peaks.Now without audio signal the collector current will be 20ma. This is the idle current after warm-up . P.a. needs an adeguate heat sink
Best 73 and Dx from Nino Paglialonga/iz7djr
