UN CARICABATTERIE
X BATTERIE AL PIOMBO
QUASI AUTOMATICO E
QUASI FINITO...



Fai click qua per vedere lo schema elettrico



L'idea di partenza era costruire un caricabatterie per ricaricare sia la batteria di autoveicoli sia di motoveicoli, il tutto in un giorno, a costo zero e senza mai uscire di casa....HI;
dopo aver raccolto un po' di informazioni ho deciso di scartare l'uso di microprocessori e costruire qualcosa di molto semplice ma pratico.


Due brevi note sulla ricarica di batterie al piombo;
una batteria puo' durare anche 5 anni ma in clima molto caldo solo 37 mesi.
Ogni cella presenta, quando carica una tensione di 2,11 V alla temperatura ambiente (un po' di piu' a temp. piu' alta e meno a temp. piu' basse);
una batteria da 12V quindi e' composta da 6 celle che, se completamente cariche, daranno 12,66V.
quando e' scarica, una cella puo' scendere fino a 1,8 V (se scende sotto c'e' qualcosa che non va, forse un elemento in corto) per un totale di 10,8V che deve essere considerato il limite minimo (senza carico);
sotto carico, invece, una batteria scarica puo' segnare anche 9,3-9,9V a temperatura di 38 gradi (limite da non superare).
Per la ricarica, di solito si usa un algoritmo suddiviso in 4 fasi:


1) BULK : fase in cui la batteria assorbe corrente costante; la tensione sale progressivamente fino a circa 14V; si usa una corrente alta (che non deve superare il 20% della capacita' massima, per esempio per una batteria da 50A/H la corrente di ricarica dovrebbe essere limitata a 10A).

2) ABSORPTION : fase in cui la tensione riamane costante e la corrente assorbita dalla batteria cala progressivamente fino a circa l'1% della sua capacita'/H; in queste condizioni si puo' leggere su ogni cella una tensione tra 2,43 e 2,48V (14,58 - 14,88V). La totalita' dei caricabatteria interrompe la carica a questa fase.

3) EQUALIZING : la batteria viene ricaricata con una tensione al massimo superiore del 5% (2,6-2,73 V per cella); questa fase serve appunto ad equalizzare le tensioni sulle varie celle.

4) FLOAT :  viene ridotta la tensione per mantenere la carica (2,18V per cella); per un elemento da 50A/H vanno bene 13,2V/500ma; in pratica e' una carica di mantenimento

Se la temperatura della batteria supera i 43 gradi occorre interrompere la carica.
prima di effettuare la ricarica bisogna verificare il livello dell'elettrolita: tutte le piastre devono essere ricoperte; alla fine della carica verra' rabboccato fino a circa 1cm sotto il bordo superiore.

Un algoritmo del genere richiede l'uso di un microprocessore o di molti circuiti analogici, per questo ho deciso di usare una ricarica di tipo lenta ad un decimo della capacita' della batteria per 10 ore; questa procedura garantisce una vita piu' lunga alla batteria.

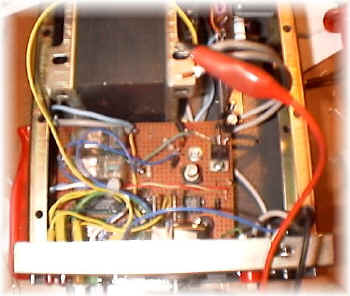

Il Circuito da me proposto e' molto semplice:
si collega la batteria al caricabatterie;
spingendo il tasto start questo verifica la tensione della batteria; se questa e' inferiore a 12V parte un timer che fornisce una corrente di 1/10 della A/H della batteria (2,5A nel mio caso);
terminato il tempo prefissato il timer disattiva un rele' e la batteria riceve una corrente di equalizzazione molto piu' bassa (circa 500mA nel mio caso);
se la tensione della batteria dovesse superare i 14,5V la carica si interrompe per riprendere solo quando scende sotto questa soglia; il ciclo continua fino a quando non si stacca la batteria;
Se all'avvio la batteria non e' completamente scarica parte solo la carica a corrente ridotta;
L'idea mi sembra buona tuttavia nel mio esemplare ho disabilitato il controllo della batteria perche' ho usato un semplice comparatore che, nelle vicinanze della soglia non ha una commutazione "netta" : un semplice trigger di Schmitt dovrebbe risolvere il problema, tuttavia avevo solo 1 giorno da dedicare a questo caricabatterie; inoltre ho previsto un tasto "Test" che stacca la batteria e permette di leggere lo stato di carica di questa (tensione) su un voltmetro;
in pratica sono io a valutare se usare la ricarica "alta" o "bassa".

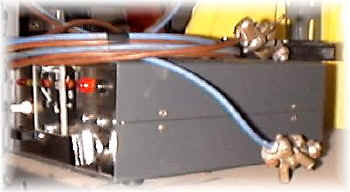

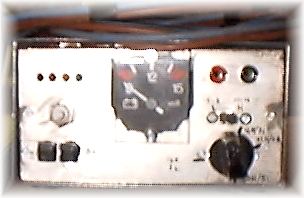

I materiali sono tutti di riciclo (come voltmetro ho usato quello presente nel cruscotto di un'autoveicolo..HI).


Ho regolato la tensione di ricarica a circa 14,7V, se si vuole una corrente maggiore all'inizio si puo' aumentare il valore;
gli autoveicoli, per esempio, ricaricano a circa 15-16V.
Per il timer ho previsto un deviatore High/low ed un potenziometro da pannello che mi permette di variare il tempo da 5 a 16 ore.
In ogni caso giocando su tensione di ricarica/resistenze limitatrici/tempo di ricarica si puo' usare questo carica-batterie con tutte le batterie al Pb.


Fai click qua per vedere lo schema elettrico

73 de iz7ath, Talino Tribuzio
