COME OTTENERE UNA TENSIONE DUALE SENZA UN APPOSITO TRASFORMATORE

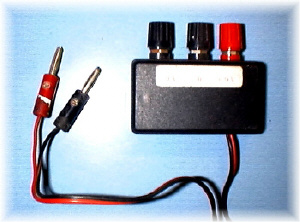

la scatola da collegare all'alimentatore normale

Il seguente progetto sara' di grande utilita' per chi comincia a sperimentare con le tecniche digitali; capita spesso di aver bisogno di una tensione duale per alimentare interfaccie e modem vari (per es. se volete alimentare un'interfaccia hamcomm esternamente); un alimentatore duale richiede un trasformatore con secondario con presa centrale; la cosa è abbastanza semplice ma se disponiamo già di un normale alimentatore non duale possiamo ottenerla costruendo il semplice circuito che vado a descrivere;
l'unico limite di tale circuito è la corrente che potrà' fornire, nell' ordine dei milliAmpere (quelle cioe' che puo' fornire l'integrato IC1), più che sufficienti per le nostre interfaccie; quindi, anche se l'alimentatore sara da 50A, la corrente che preleveremo sara' sempre nell'ordine dei milliAmpere.

vista interna

Il principio di funzionamento è molto semplice (vedi Fig 1): l'integrato NE555 genera una tensione alternata che dal piedino 3 giunge, tramite il condensatore elettrolitico C2 da 10 microF, ai diodi 2N4148 montati al contrario, che quindi raddrizzeranno solo le semionde negative; all' uscita (anodo) avremo una tensione pulsante negativa che verra' livellata dal condensatore di filtro C3 e raggiungera' l'integrato stabilizzatore 7905 (o 7909 ecc.); alla sua uscita sara' disponibile una tensione continua negativa;
E' possibile usare un semplice diodo zener anzichè l'integrato regolatore come nello schema 2 (vedi Fig 2); E' ovvio che se alimentiamo il circuito a 12 V possiamo ottenere in uscita una tensione negativa di 12V-cadute di tensione (circa 2-3V, quindo 9-10V).

la scatola completa

Personalmente ho usato questo circuito in due modem packet autocostruiti per alimentare esternamente l'interfaccia per sstv-rtty ecc.; constatata l'efficienza e la semplicita' ne ho costruito un altro che ho racchiuso in una scatola plastica che mi fornisce +9 0 -9 Volt per usi vari.



73 de iz7ath, Talino
