HONDA AFRICA TWIN 750:
VOLTMETRO PER CONTROLLARE LA TENSIONE REGOLATA

Dopo la morte del regolatore e la conseguente modifica, ho pensato ad un piccolo voltmetro per poter tenere sotto controllo sia la tensione regolata sia la batteria;
doveva essere qualcosa di molto semplice,affidabile, occupare pochissimo spazio e doveva essere visibile anche al buio;


la scelta e' caduta sull'utilizzo di diodi led, di conseguenza ho usato LM3914,  un integrato della National che necessita di pochissimi componenti esterni.
LM3914 puo' funzionare in due modi:



VEDI SCHEMA ELETTRICO




"dot mode" (pin 9 scollegato), in cui i led si illuminano uno ad uno e il "bar mode" (pin 9 collegato a Vcc) in cui i led si accendono tutti insieme (sempre in maniera sequenziale); allora ho pensato di usarlo in entrambi i modi nella seguente maniera: fino a quando la tensione rimane sotto una certa soglia, funziona in "Dot mode"; quando questa supera la soglia massima l'uscita dell'ultimo led va a commutare il modo di funzionamento del LM3914 portandolo in "Bar mode" facendo accendere tutti i led ottenendo cosi un'allarme di overvoltage;
In questo modo e' quasi impossibile non accorgersi dell'anomalia;

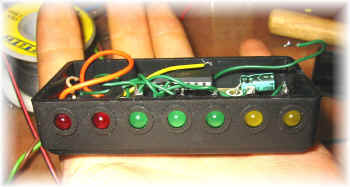

si possono usare fino a 10 ( e piu') led ma io ne ho usati solo 7 cosi configurati:
Diodo N1= Led Rosso = tensione tra 8,4 e 9,6V;
Diodo N2= Led Rosso = tensione tra 9,6 e 10,8V;
Diodo N3= Led Verde = tensione tra 10,8 e 12,05V;
Diodo N4= Led Verde = tensione tra 12,05 e 13,25V;
Diodo N5= Led Verde = tensione tra 13,25 e 14,45V;
Diodo N6= Led Arancio = tensione tra 14,45 e 15,65V;
Diodo N7= Led Arancio = tensione tra 15,65V e 16,9V;
al led N8 fa capo un transistor che, entrando in conduzione, porta il LM3914 (pin) in Bar mode facendo accendere tutti i led.

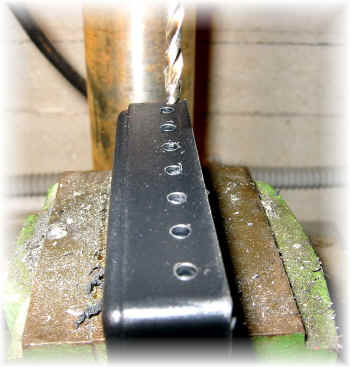

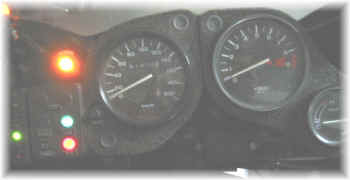

Il tutto trova posto in una scatoletta in ABS nero posizionato accanto alla scatola delle spie (lato sinistro);
dalla scatola fuoriescono solo due fili  (+ e -) per alimentare il circuito;


ho preso l'alimentazione dall'uscita  dello STOP switch (quello rosso sulla destra) (filo nero-bianco); in questo modo riesco a tenere sotto controllo eventuali anomalie dello switch.
Ho riempito la scatoletta di resina epossidica (per renderla a tenuta stagna e per assorbire le vibrazioni) e l'ho fissata al box spie con del silicone nero.


VEDI SCHEMA ELETTRICO

Torna a Indice Modifiche



73 de iz7ath, Talino Tribuzio
