HONDA
AFRICA TWIN 750:
SUPPORTO PER GPS
Ho un cellulare Motorola A1000, in
pratica un piccolo pda che ha, tra le altre cose, la possibilita' di essere
usato come navigatore satellitare.
Ho sempre snobbato l'uso del gps ritenendolo superfluo ma quest'estate ho dovuto
ricredermi;
infatti a chi come me piace percorrere piccole e sperdute strade provinciali al
posto delle veloci statali autostrade capita spesso di perdere molto tempo
a consultare la cartina; quest'estate, avendo percorso piu' di 3000km in questo
modo, mi sono accorto di aver speso una buona percentuale del mio tempo cercando
sulla cartina i percorsi.
Ho deciso percio' di passare al gps ma, prima di spendere 500-800 euro per un
navigatore dedicato, ho provato a sfruttare quello che gia' possedevo;
Pur avendo l'A1000 un ricevitore gps integrato ho preferito usarne uno esterno
collegato tramite bluetooth per poter utilizzare programmi di navigazione quali
Route66 e TomTom;
Rimaneva da risolvere il problema del supporto per la moto.
Una rapida ricerca sul web mi ha convinto
al fatto in casa, in quanto spendere 100 euro per un supporto lo trovo un po'
esagerato;
Il risultato, devo ammettere, non e' niente male.
devo precisare che ho deciso di montare il gps sul manubrio, come e' abitudine
diffusa anche se questo e' il punto meno idoneo in quanto a vibrazioni; tuttavia
e' il punto piu' comodo e piu' visibile, quindi si e' quasi obbligati.
Il supporto e' formato da due parti
1) la staffa che si ancora sul traversino del manubrio
2)il supporto del gps - pda vero e proprio
Premetto che il materiale utilizzato e' tutto di recupero, ovvero ho utilizzato
quello che avevo nel cassetto.
1)La staffa per il manubrio l'ho realizzata forando, in lungo, un pezzo di alluminio 60x90x10 con una punta da 13mm (diametro del traversino);
Il foro e' in realta' un'asola (una C) (per fare il foro ho sovrapposto due
pezzi di al uguali forandoli nel mezzo); bisogna fare attenzione al parallelismo
del foro se non si vuole montare il gps in obliquo; ho dovuto riprendere il pezzo
al tornio per avere un perfetto allineamento;
preparata l'asola ho usato due spezzoni di piatto di Al 30x90x1,5 da usare come
chiusura sul traversino nel lato inferiore; poi ho effettuato 4 fori per poter
serrare le piastre sul manubrio;
delle rondelle di adeguato spessore assicurano una perfetta chiusura senza
forzare il traversino o la staffa;

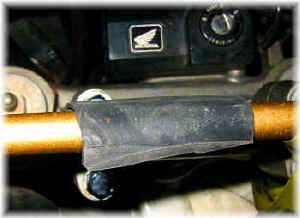

ricordarsi di disporre un pezzo di camera d'aria intorno al traversino prima di
serrare la staffa, con lo scopo di evitare di graffiare il traversino ma
soprattutto ha un effetto smorzante per le vibrazioni.
Concludono la realizzazione 4 bulloni M8 in inox con relativa rondella che
serrano la staffa (usare frenafiletti).

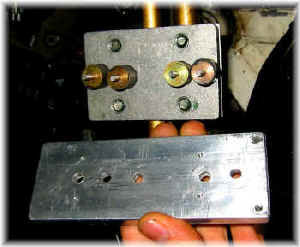

Su questa piastra ho avvitato (dopo aver fatto i fori) 4 supporti
antivibranti 15x15mm con perni da 4mm (usare sempre frenafiletti).
2) Il supporto vero e proprio e' abbastanza facile come realizzazione ma mi ha
comportato piu' tempo nella fase "progettuale" in quanto il mio A1000
non e' certo nato per impieghi gravosi ma anzi e' abbastanza delicato;
quindi il supporto doveva darmi delle tranquillita da questo punto di vista;
il punto di partenza e' un piatto di al 130x50x10 che si va a fissare sui
supporti antivibranti sul manubrio;
per poterla serrare ai supporti senza che i dadi interferissero con il
cellulare, ho fatto dei fori ciechi da 12mm all'interno del supporto per
alloggiare rondelle + dadi, poi ho bucato da 5mm per permettere il passaggio
degli antivibranti.
Nella parte inferiore ho effettuato due fori e filettato M4 ed ho messo due
pezzetti in gomma (vi ricordate i fisher ad espansione in gomma che andavano di
moda anni fa?) che bloccano il cellulare sul lato inferiore;

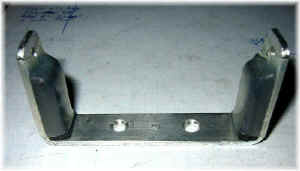

per poter mantenere il cellulare in posizione ho costruito due piastre a C (Al
140x20x1) che si fissano sulla base con viti M4 a testa svasata (in modo da non
interferire con il cellulare durante le operazioni di inserimento - estrazione).

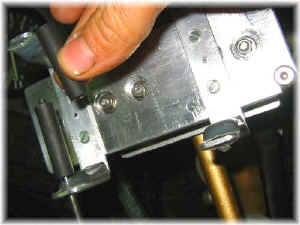

Su queste forcelle ho effettuato dei fori da 4mm in modo da poter inserire dei
bulloni M4 all'esterno dei quali ci sono dei supporti in gomma che evitano
al cellulare ogni movimento verso l'alto;
i rullini i gomma potendo ruotare, facilitano l'operazione di inserimento -
estrazione del cellulare.
Rimaneva da vincolare il cellulare sui lati, cosa ottenuta in maniera abbastanza
semplice con degli spessori "spugnosi" sui lati; non so esattamente
che tipo di materiale sia, mi pare di averli presi da un cliente che realizzava
tappetini per mouse; questi spessori sono resi solidali con della guaina
termorestringente trasparente;
il lavoro finito, per quanto semplice e "povero" e' abbastanza
professionale;
Sul base ho incollato una striscia dello stesso materiale
Anche se in realta' non ce ne e' bisogno, ho aggiunto una serratura per bloccare
il Gps in posizione;
ho usato una serratura per vetrine a scorrimento fissata con un paio di
staffette sempre in Al

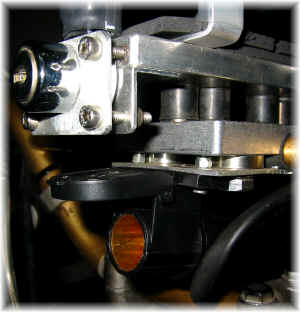

Sotto il supporto ho fissato una presa 12V per accendisigari nella quale inserisco il caricabatterie da auto per il cellulare e per il ricevitore Gps per un funzionamento continuato degli stessi dispositivi.
SUPPORTO PER GPS N°2
Ultimamente ho realizzato un altro supporto molto simile a quello appena descritto solo un po' piu' grande per alloggiare un pocket PC; Ecco le foto
73 de iz7ath, Talino Tribuzio
