HONDA AFRICA TWIN 750:
REVISIONE AMMORTIZZATORE POSTERIORE (RD03-RD04-RD07- RD07A)

1 FASE: SMONTAGGIO

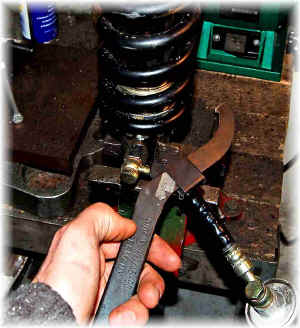

Posizionare l'ammortizzatore in una morsa fissandolo dall'occhiello superiore (testa in giu') e con una chiave a settore (o a "C") della misura variabile 45-90 svitare completamente ghiera e contro-ghiera.

Dopo aver mollato le ghiere spingere tutto in basso la molla e l'anello su cui questa poggia e con un cacciavite spingere in basso il tampone di finecorsa fino a scoprire il dado come in figura.

Rovesciare l'ammortizzatore nella morsa fermandolo saldamente per il giunto inferiore e con una chiave da 22 di buona qualita', aiutandosi con un martello, fare forza sul dado di bloccaggio dell'albero di smorzamento fino ad allentare il giunto. (consiglio di usare un martello perche' essendo il dado di materiale abbastanza tenero e' facile rovinare le facce facendo uso della sola chiave o di una leva)

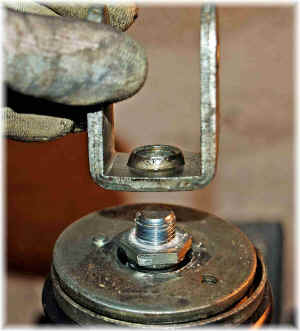

Svitare il giunto inferiore....

CONTINUA...

73 de iz7ath, Talino Tribuzio
