MODULATORE AUDIO/VIDEO PER TX ATV
1^ Versione Modulatore Audio/Video per trasmettitore ATV in FM.
© by Pierbassano Turrini - iw2bc
Generalita':
In questa pagina viene descritto il modulatore Audio/Video che ho adottato
nel mio trasmettitore ATV descritto il queste stesse pagine.
Vedi,a completamento, le pagine:
Tx ATV da 250 mW per la banda dei 23 cm
PLL 50-1400 MHz con Pic 16F84 e TSA5511
PA da 1W con BFQ34
PA da 2W con BFQ38

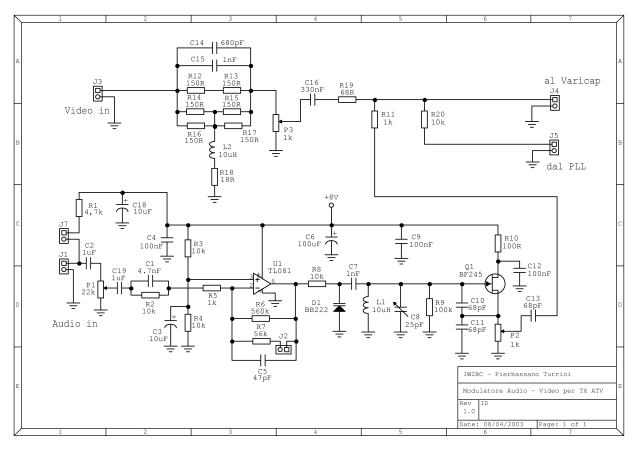

Lo Schema
Descrizione
Dall'ingresso "video_in" troviamo la classica rete di preenfasi a norme CCIR.
Il potenziometro P3 regola il livello video e non e' importante riportarlo sul pannello anteriore in
quanto i segnali video standard in uscita dalle apparecchiature dovrebbero essere normalizzati tutti a 1Vpp.
Dall'ingresso "audio_in" troviamo il potenziometro P1 che ne regola il livello.
C1 e R2 costituiscono la rete di preenfasi a 50uS
Segue uno stadio di preamplificazione costituito da U1
Il guadagno e' fissato dal rapporto della rete C1, R2, R5 e da R6 e/o dal parallelo R6 // R7.
Inserendo il jumper J7 possiamo mandare l'alimentazione "Phantom" ad un microfono "Electred".
L'inserzione di J2 porta la sensibilita' dello stadio a circa 100 mV, quindi adatto per il
collegamento di mixer audio o sorgenti ad alto livello come un videoregistratore.
Segue un oscillatore modulato in frequenza a 6.5 MHz composto dalla circuiteria da D1 a Q1.
L1 e' un'induttanza tipo "resistenza", ma puo' essere sostituita con qualunque induttore di valore similare.
C8 determina la frequenza di oscillazione.
P2 serve a regolare il livello della sottoportante audio.
Questa regolazione puo' influire sulla frequenza nominale dell'oscillatore.
A J5 va collegata l'uscita della tensione di correzione proveniente dal PLL.
J4 verra' portato, tramite cavetto schermato, al diodo Varicap del modulo TX.
J6, che non compare nello schema elettrico come pure L3, e' l'alimentazione a +8 Vcc.
L3 serve a prevenire ritorni di RF via l'alimentazione e puo' andare
dal semplice cavallotto, al cavallotto con un paio di perline di
ferrite o alla classica VK200.
Taratura (metodo senza strumenti)
Dopo aver collegato i vari moduli costituenti il TX ATV e data l'alimentazione:
Posizionare P2 a circa meta' corsa.
Collegare un frequenzimetro sul centrale di P2 e regolare C8 per la lettura di 6.5 MHz,
meglio se l'ingresso audio e' cortocircuitato.
Se proprio non avete un frequenzimetro, mettetevi in ricezione sulla frequenza impostata in trasmissione
e regolate C8 per l'annullamento del soffio nell'audio.
Con J2 chiuso, applicate un segnale audio qualsiasi, ad esempio proveniente da un registratore Audio,
e regolate P1 affinche' non sia presente distorsione.
Portare verso massa P2 o almeno finche' compare un accenno di soffio nell'audio.
Regolare nuovamente P2 poco oltre il punto in cui scompare nuovamente il soffio nell'audio.
Ricontrollare C8 per l'esatta emissione di 6.5 MHz.
Applicare un segnale video da 1Vpp.
Regolare P3 per una corretta emissione video.
Possiamo aiutarci confrontando, contemporaneamente o alternativamente, il segnale sorgente con il
segnale trasmesso.
Taratura (metodo con strumenti)
Se avete un frequenzimetro ed un analizzatore di spettro non dovrebbero servirvi istruzioni.
Varianti
Volendo prevedere sia una sensibilita' per un microfono che per un ingresso "Linea":
Eliminare P1
Non montare R6.
Non montare e cavallottare C19.
Cavallottare il lato di P1 verso C1 ed il centrale.
Collegare un potenziometro da circa 500 K al posto di J2.
Se volete, inserite una perlina di ferrite su ogni cavallotto ed un condensatore
da 100 pF, saldato lato piste, tra l'ex centrale di P1 e massa.

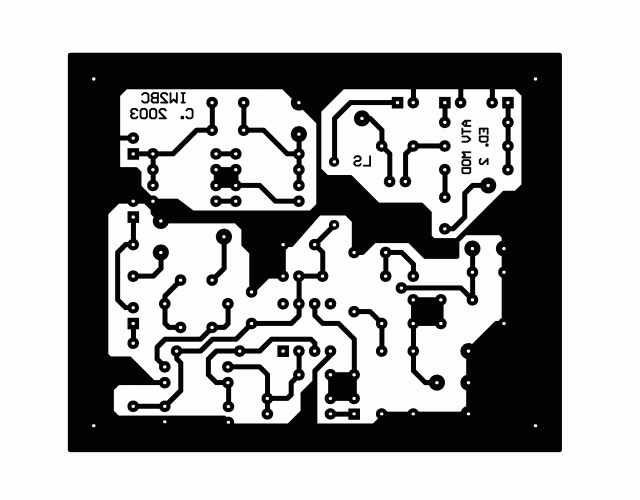

Il Layout
I File
I file costituenti il progetto sono:
sch_mod_av.(pdf o ps) = Schema elettrico
pcb_mod_av.(pdf o ps) = Layout PCB lato saldatura scala 1:1 per fotoincisione o fogli blu.

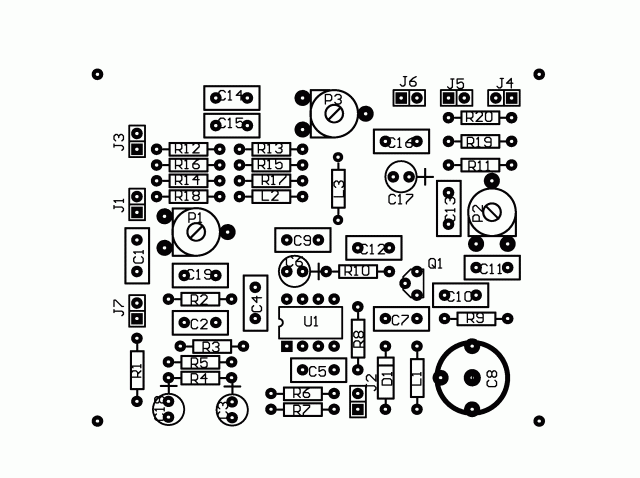

mtg_mod_av.(pdf o ps) = Serigrafia o montaggio componenti
I file .pdf sono in formato Acrobat. Scarica (mod_av_pdf.zip - 52 K)
I file .ps sono in formato Postscript. Scarica (mod_av_ps.zip - 45 K)
