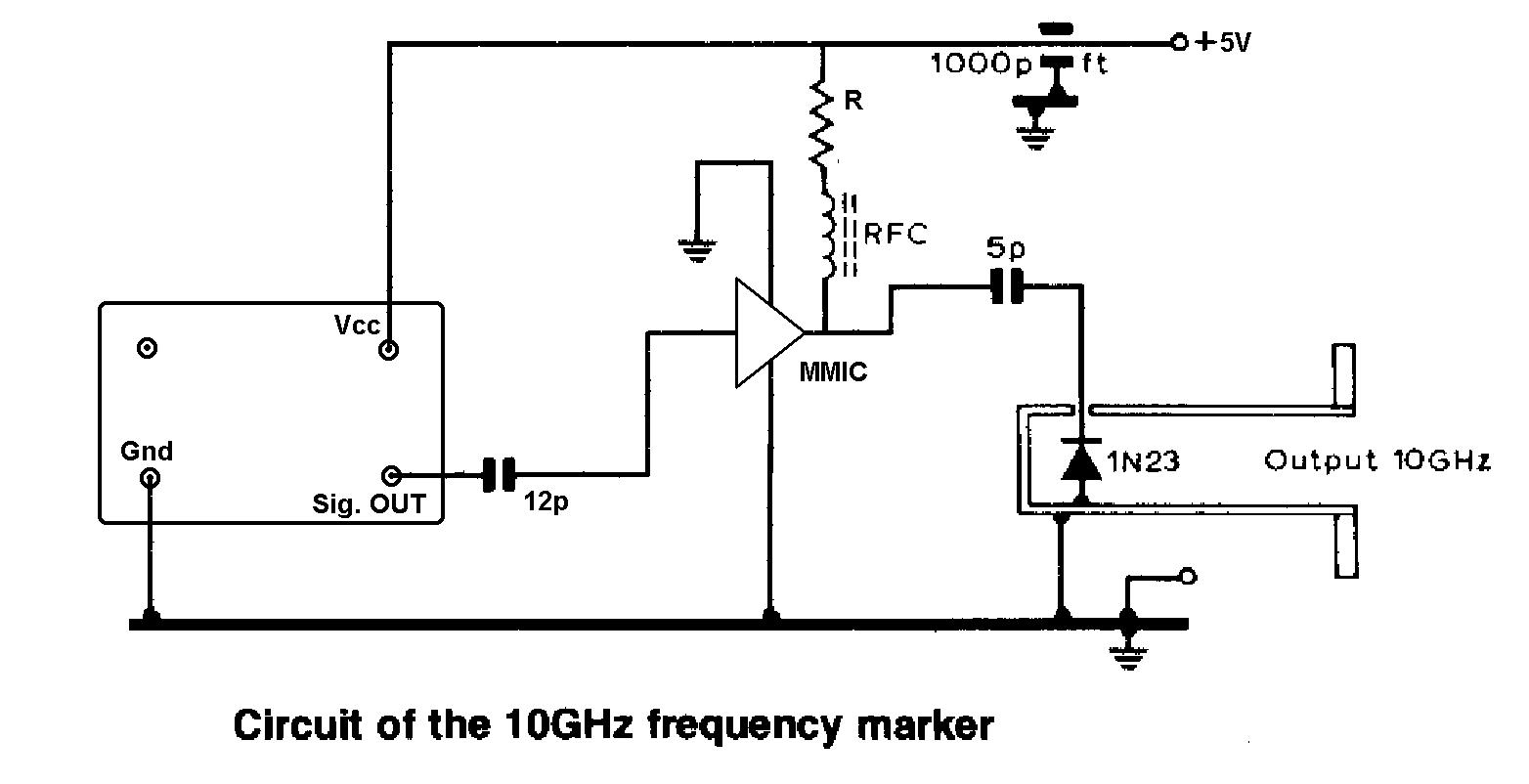

Il segnale viene amplificato da un amplificatore monolitico (MMIC) e applicato al 1N23, che è un dispositivo non lineare e quindi distorce il segnale arricchendolo di armoniche nella regione delle microonde. Il diodo in questione deve essere inserito in una cavità adeguata, potete fabbricarla con un tronco di WG16, chiuderne un estremo con del lamierino e piazzare il diodo ad 1/4 lambda da quest'ultimo in posizione centrata (assai difficile...) oppure ricorrere ad un modulo per microonde (ecco a cosa possono servire i moduli con il gunn gruciato o mancante...).
Per quel che riguarda il MMIC, potete usare qualsiasi dispositivo che lavori nella regione dei 6/8 Ghz (ERA1/2/3/5 o MGA64135/MGA86576 etc...). R è la resistenza di limitazione della corrente, e dipende dal tipo di dispositivo usato; potete calcolarne il valore usando le formule presenti nei Data sheet (li trovate sulla rete). RFC è una VK200 o qualcosa di simile. Se il segnale non è abbastanza forte potete usare più stavi amplificatori in cascata.
Non dimenticate di mantenere le connessioni il più corto possibile e di inserire il tutto in una scatola metallica usando dei condensatori passanti per alimentare il generatore.
Buon lavoro!
