L'ATV è un attività radioamatoriale che consiste nella trasmettere un segnale audio/video
composito in modulazione di frequenza. In Pratica oltre ad ascoltarsi ... CI SI VEDE !!
Per la trasmissione ATV 1,2 GHz utilizzo un TX di S51KQ autocostruito , con BFQ34
che eroga circa 1,5 Watt , come antenna ho realizzato una 17 elementi
progetto S53MV che si comporta molto bene.
In ricezione uso un comune ricevitore per tv satellitare analogico.
I ricevitori sat analogici hanno un range di frequenza che va da 900 a 2050 Mhz, quindi posso essere utilizzati
per la ricezione della nostra banda 1240-96 Mhz senza apportare nessuna modifica.

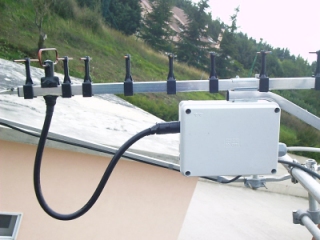

L'antenna di ricezione e' una 23 elementi TONNA equipaggiata di un preamplificatore autocostruito.
Sono operativo anche a 10 GHz in ricezione; utilizzo un illuminatore modificato per la ricezione della nostra
banda 10.45 - 10.50 GHz montato su una parabola offset da 40 cm.
Per quanto riguarda gli accessori: Ho realizzato il GENERATORE DI MONOSCOPIO a COLORI di
F5AD e l'OSD di F6ICX, entrambi equipaggiati con un PIC 16F84.
In italia sono disponibili molti rx/tx in it , quelli di I2ROM sono i più diffusi
Alcuni momenti dell'installazione della ver. 2.0 del BEACON - RPT ATV IZ8EDE /B
.
|
24/01/2002 |
Prima ricezione del tx 10 GHz di Walter IZ8EDE ,P5 JN70VP - JN70VO |
| 29/05/2003 | Primo QSO 10 GHz 10.450 con Walter IZ8EDE ,P5 ,ore 18:21 Loc, qrb 4,7 Km |
Visita il miglior sito italiano dedicato all'ATV , quello di IK8UIF Alberto.
|
