di Rocco IK8XLD
MODI OPERATIVI
Modo

UpLink

 DownLink Utilizzo
A  2m 10m SSB-CW
B 70cm 2m SSB-CW-RTTY-SSTV
JA 2m 70cm SSB-CW analogico
JD 2m 70cm SSB-FM digitale
T 15m 2m SSB-CW
K  15m 10m SSB-CW
L 24cm 70cm SSB-CW
S 70cm 13cm SSB-CW


Bande utilizzati dai satelliti:
15 m 21,150 21,300 MHz
10 m 29,300 29,500 MHz
2 m 145,800 146,000 MHz
70 cm 435,000 437,150 MHz
24 cm 1267,000 1270,000 MHz
13 cm 2400,000 2401,500 MHz
13 cm 2446,000 2447,000 MHz
5 cm 5668,000 5669,000 MHz
3 cm 10451,000 10452,000 MHz
1,5 cm 24048,000 24049,000 MHz
TERMINOLOGIA SATELLITARE
 Uplink  :      Segnale da terra verso il satellite.
Downlink  :     Segnale dal satellite verso terra.
 Tracking :   Inseguire del satellite con le antenne
 Doppler:  Variazione di frequenza dovuta al movimento relativo
           del satellite rispetto alla stazione terrestre.
          La frequenza decresce con 'avvicinamento del satellite
e viceversa.

AOS :Inizio dell'acquisizione del satellite
LOS: Perdita del segnale del satellite
RHCP:    Polarizzazione circolare destrorsa
LHCP:    Polarizzazione circolare sinistra.
SQUINT ANGLE: Angolo formato tra la direzione cui puntano le antenne del
satellite e la terra. (le antenne del satellite non puntano esattamente la terra)



CONSIGLIO Nr. 1
Fondamentale nel traffico via satellite tenere fissa la frequenza del downlink,
  quindi, quando il doppler aumenta e dobbiamo riallinearci, bisogna agire sul
   vfo del TRASMETTITORE e non sul ricevitore.

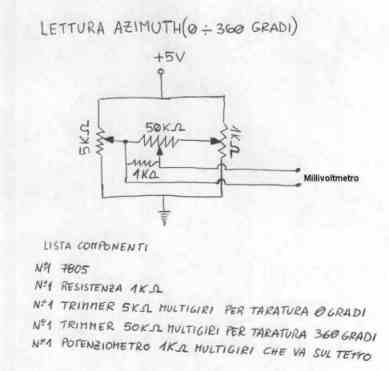

 Schema del ponte per la lettura della  posizione di azimuth o elevazione.

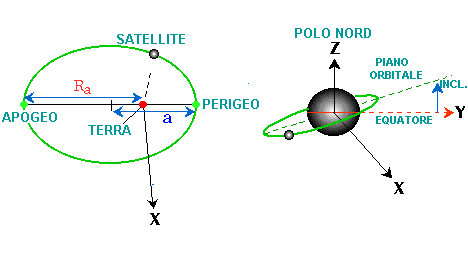

ELEMENTI ORBITALI ( BASIC )
 APOGEO : e' il punto dell'orbita del satellite piu' lontano dalla Terra.
 PERIGEO : e' il punto dell'orbita pił vicino alla Terra.
INCLINAZIONE :individua i gradi di inclinazione del piano orbitale rispetto all'equatore.
ECCENTRICITA' :individua la differenza tra l'orbita e una un cerchio perfetto
                            Si ottiene con la seg. formula :  (Ra -a)/a
RA :Distanza dal centro della terra al punto di APOGEO
a : Semiasse maggiore dell'orbita
