Questo progetto nasce da un adattamento di un TX QRP trovato in rete . a cui è stata aggiunta una logica
" 74HC240" grazie ad N7KSB ha contribuito a sviluppare questo piccolo QRP......
Gli schemi sono forniti solo a scopo di studio e vieta ogni utilizzo per scopi commerciali. L’ autori non prende
responsabità per eventuali errori o danni causati da cattivo utilizzo dei progetto descritto.
Home page qrp http://www.madisoncounty.net/~kj5tf/n7ksb.html
Come calcolare i filtri Passo Passo qui... http://www.wa4dsy.net/filter/filterdesign.html
Salve questo sito vi mostro le mie realizzazioni

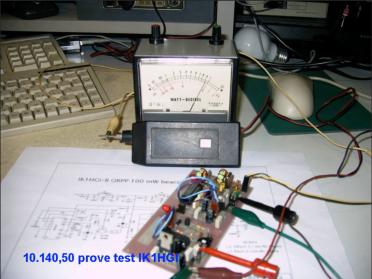

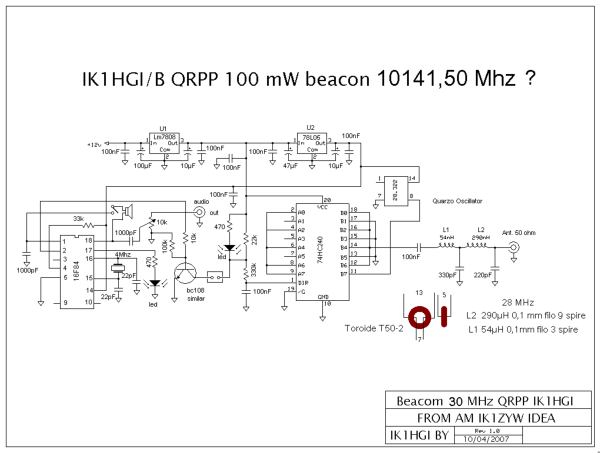

Qui potete vedere il mio BEACON in 10 MHz " 10.141.50 MHz" si tratta di un beacon QRPp QRSS semplice da
realizzare , il cuore è un 74HC240 che comanda la manipolazione a 21Wpn (( IK1HGI/B jn45ik )) dopo vari
esperimenti e test ho ottimizzato il mio beacon ed in queste pagine ve lo propongo con molta soddisfazione.
Beacon 30 metri
Un QRP da 100mW
Beacon ik1hgi/b jn45ik
© Antonio Musumeci IK1HGI Home By 2011

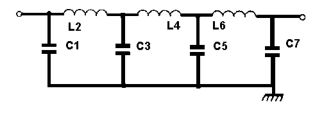

Questo kit filtro passa basso (LPF) è basato sulla pagine tecnico di progettazione del G-QRP da Ed Whetherhold W3NQN.
I kit sono disponibili per tutte le nove bande 160, 80, 40, 30, 20, 17, 15, 12 e 10m.
Il kit utilizza un PCB a doppia faccia di alta qualità con serigrafia, saldatura maschera e foro passante placcatura.
I condensatori in dotazione con il kit sono ceramiche RF ad alta qualità del tipo C0G (aka NP0 -
coefficiente di temperatura vicino allo zero).
Tabella 3 mostra il nucleo più piccolo che può essere utilizzata
per particolari livelli di potenza RF. E 'interessante perché per
trasmettitori di 10 watt o meno, T37 nuclei sono adatti, rendendo
i filtri molto compatto. Si noti inoltre che nuclei più grandi sono
necessari per le bande di frequenza più basse. Anche questo è
un estratto dai dati W3NQN che hanno usato una molto
conservatore densità di flusso CA massima per determinare la
dimensione minima del nucleo. Quindi utilizzare questa tabella
per scegliere un nucleo adatto per la gestione della potenza
necessaria del filtro.
