DVB-S Serialiser



Ho creato il circuito stampato, e seguire la sovrapposizione di immagini utilizzando Circad98 per realizzare il PCB  piccole esperienze del sistema D-ATV-S Digitale, se usate il circuito stampato che riporti qui come vedi sul sito http://www.g8ajn.eyrg.net/  "DTU114" questo comprende l' alloggiamento della carta SD card. Lo zoccolo che alloggia la Sd card ho ricavato da una schedina da un lettore universale si trovano presso i venditori Cinesi comprato intorno 3 a 5 euro e con altri 5€uro ho preso anche una SD card da 2 Giga..... si attenzione il sistema supporta non più di 2 giga, dicono gli inglesi, comunque da provare le schede.



Un ringraziamento sopratutto a Fabrizio IW5bdj, con il suo aiuto ho ricavato il tutto il materiale. Una cosa devo dirti a me è sembrato che le proporzioni dello stampato DTU114 non siano esatte, quando si vanno ad inserire i componenti, gli integrati e lo schedino USB non tornano bene.

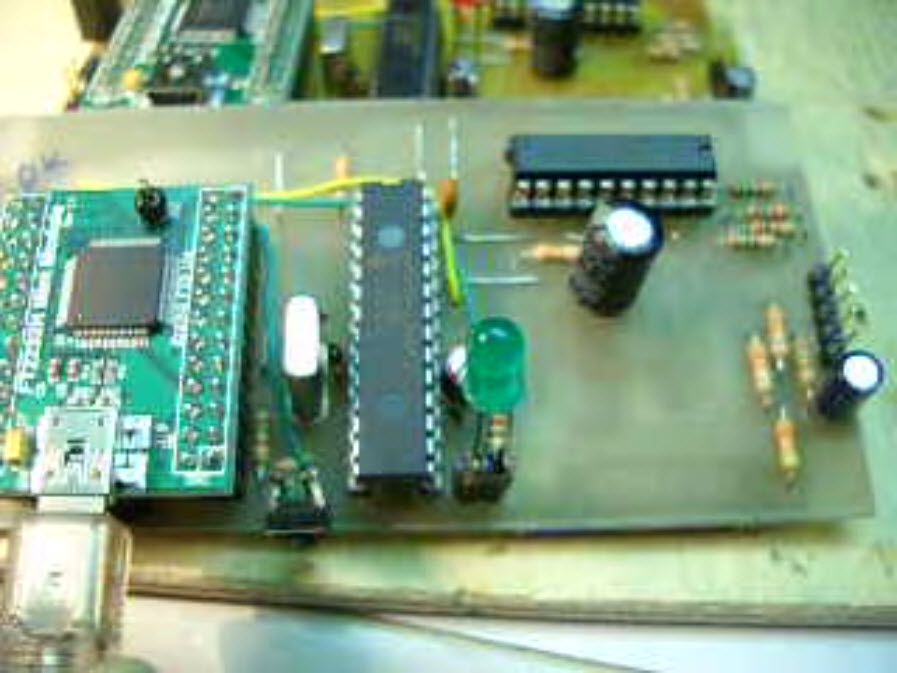

Digitale Serialiser finito








Stasera ore 22,00 ho attivato il secondo Serialiser con l'aiuto di Fabrizio Bianchi ho attivato tramite la porta USB dal computer, ho fatto le varie misure di tensione sui piedini 13 e 28 una tensione 3,3+ Volt, che alimenta la PIC-33FJ128GP802 dopo ho verificato il led, ho usato un pezzettino di filo toccando i piedini 28 e 15 si dovrà accendere il led OK... la fase del Led compiuta, adesso collegato tutti componenti, la PIC, Integrato e ho inserito il cavetto della porta USB, ha funzionato al primo colpo come si vede sul filmato gli piccoli in punsi da il LED indica che la PIC sta ifunzionando con la programmazione la USB ci aiuta per il momento che rileva la tensione 3,3+ volt alla PIC e in funzione, questo e primo test di collaudo

DVBV-S

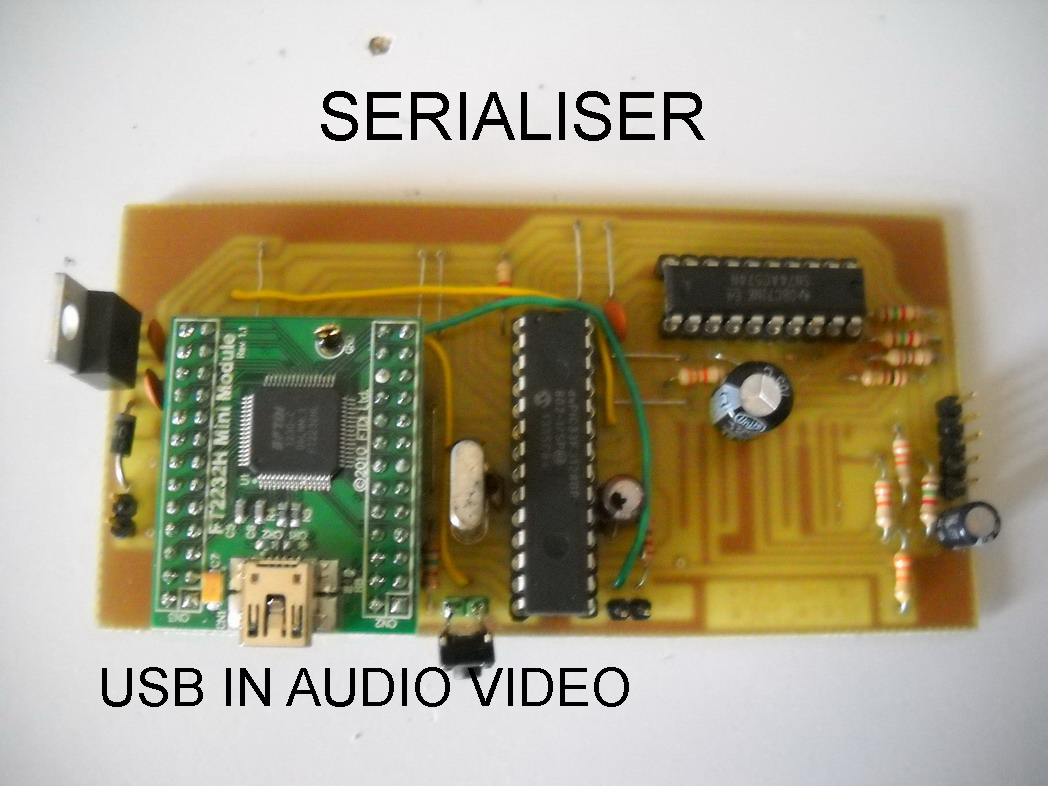

Digitale Serialiser finito



Oggi 27 Luglio 2014 con Fabrizio IW5BFJ abbiamo iniziato a fare le prove di Trasmissione, Ricezione dell'ATV Digitale DVB-S utilizzando sempre come contatto Skype, dal suo QTH di Siena io qui a Cerano le prove lui parlava come dovevo fare la sistemazione della frequenza 1.2/10 Ghz sul decoder Digitale Sat, questo ho applicati due piccole antenne un pezzetto di filo come trasmissione ed Ricezione un LNB modificato a 9400Mhz con le sue dimensioni sulla carta ha un guadagno di 20 dB. con uscita in potenza di 12 dB che sono esattamente 10 mWatt,


Pronti sul tavolo abbiamo abbiamo impostato prima il ricevitore, con un LNB in mano privo di ogni elemento riflettente, ha dato un segnale sul decoder di oltre il 90% con qualità oltre l' 80%, poi abbiamo provato con un'altro LNB a PLL, direzionale anche questa di 20 dB di guadagno, stesso segnale a fondo scala e infine mentre si stavo provando altro LNB sempre modificato a 9.450Mhz il segnale sempre fondo scala.
I segnali comunque sono molto alti, non posso dire numeri esatti perché la posizione e stato fatto tutto sul tavolo di casa, posso dire sono stato che contendo l'esperienza senza fine e anche stato positivo al 100%. grazie a Fabrizio



Qui il file DigiLite Serialiser v2-50.hex e il da programmare la Pic DSPIC33FJ128GP802-I/SP

verrà a modulare i segnale della Sim Card da 2G vedi foto e schema.



http://www.g8ajn.eyrg.net





Digitale Serialiser finito



DTU114

http://www.g8ajn.tv/dlhardware6.html



Digitale Serialiser finito



Così ora si prevede a breve un' altra uscita per la prova dei 10 GHz, per la cronaca con un 10 mW di ingresso a 1200 MHz il tsv da 10 milliwatt, la tv che riprende la stanza in diretta, il segnale è ripreso con un LNB in aria!!!





G8AJN la nuova versione.

http://www.g8ajn.eyrg.net/



http://www.g8ajn.eyrg.net/dlindex.html



__________________________________________________________________________________________________________________________

Vai in alto



Mi rimane altro che augurarvi buon lavoro saluti  ik1hgi Antonio

Se avete dei problemi mandami un messaggio rispondo, accetto consigli,
