 Monoscopio

seconda edizione di IW2FYT

Dal progetto realizzato dall'autore F5UBZ Marty, un ottimo monoscopio come quello della RAI, il progetto presentato dell'autore il fondo era si presentava scuro senza ottenere il grigio, la spetto era neretto.

La realizzazione della nuova versione, del monoscopio  per la trasmissione test ATV, viene  migliorata, del suo aspetto visivo della qualità sul sistema di progettazione e stato realizzato un nuovo schema,  ha presentano  il progetto e  la qualità di monitoraggio come quello della RAI, di cui il progetto e stato modificata dell' autore IW2FYT Carlo.

Chi è interessato può prelevare il file originale del Francese F5UBZ in vece è interessato qui i file originale del francese modificato.

Elenco componenti



R1=1K         C1=100 uF16v
R2=1M        C2=10 uF16v
R3=470        C3=100 uF16v
R4=390        C4=100 uF16v
R5=390        C5=46pF
R6=390        C6=47pF
R7=1K         C8=100nF
R8=1K         C9=100nF
R9=1K         C10=100nF
R10=3K3     C11=100nF
R11=3K3     C12=10nF
R12=3K3     C13=100nF
R13=680      C14=100nF
R14=60/68   C15=100nf
R15=1K       C16=100nF
R16=470      C17=100nF
R17=680      C18100nF
R18=680      V1=6-20pF
R19=560      D1-2-3-5-6-7=1N4148
R20=560      Q1=LM7805
R21=270      Q2=BC547
R22=1K       Q3=BC548-B
R23=470      Q4=BC547
R25=470      U1=27C4001
R26=1K       U2=CXA1645P
R27=4K7     U3=74LS157
R28=75        U4=74CH590
R29=1K2     U5=74HC4040
R30=47K     U6=74HC04
R31=16K     U7=74HC04
R32=10K     XTAL1=4,43Mhz
R33=10K     XTAL2=8mHZ
D4=LED       ROSSO

MONOSCOPIO NUOVA SERIE di IW2FYT

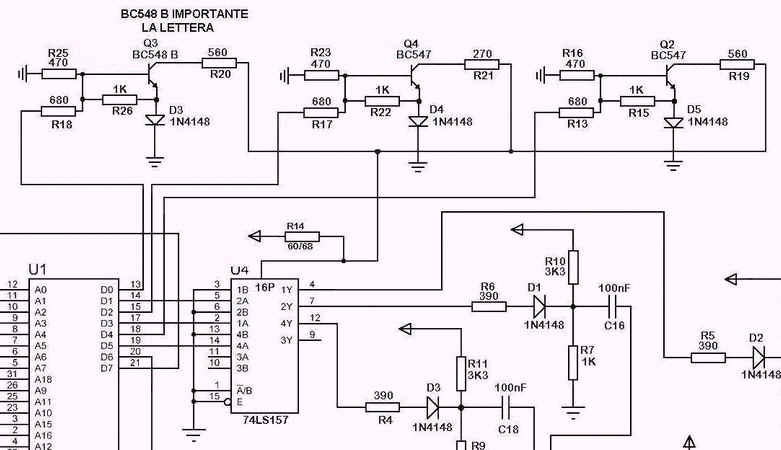

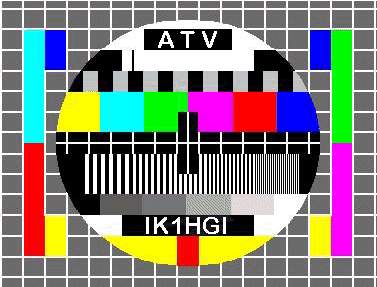

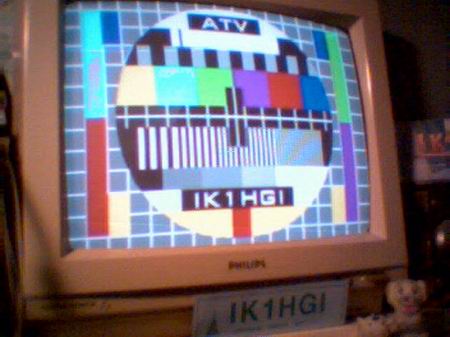

IL progetto del monoscopio dell'autore F1UBZ  e stato realizzato un NUOVO MASTER le modifiche,  nella prima versione riportava il fondo con un colore di grigio scuro sembra neretto, in questa versione sono estate riportate alcune modifiche fatte di un  carissimo amico IW2FYT Carlo, ha realizzato il fondo di colore grigio variabile come si presenta il monoscopio quello della RAI, le modifiche fatte da Carlo, vengono  inserti 3 transistor, 12 di resistenze, 3 diodi, hai piedini della EPROM 13-15-18, vengono fatte le seguenti modifiche, osservando  lo schema quello  originale l'uscita della EPROM i piedini indicate eseguano sull'integrato 74HC157 in cui l'immagine veniva il fondo sul neretto, con il sistema modificato (vedi foto) sul piedini indicati 13-15-18 con le resistenze da 680 ohm vanno alla base del transistor, il collettore con la resistenza 560 ohm eroga un piccola tensione  di caduta della corrente a massa,  il piedino 16 del 74LS157, con  la soglia dell' uscita dei piedini 4-7-12 ( blu, rosso, verde, ) con questo sistema si ha il fondo in grigio come la foto sopra, dal suo integrato originale 74HC157 viene sostituito con il 74LS157, se scontrate dei piccole problemi righe sui colori agire sul quarzo da 8. 000 Mhz condensatore FOTO 150pF a massa, un'altra soluzione che può provocare una riga in verticale sul lato sinistro, agire sul pin 12 del 27c4001 e massa FOTO 56pF,  queste sono le piccole modifiche, che si possono scontrare per il resto tutto ok.

Desideri un monoscopio del tipo svizzero già pronto basta click qui avrai il monoscopio già pronto,  introduzione il mio CALL  e locatore, salvate ed convertite con il programma mire-ubz





click

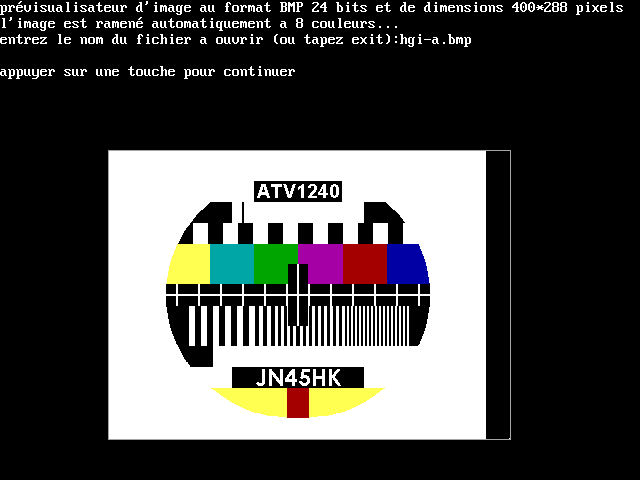

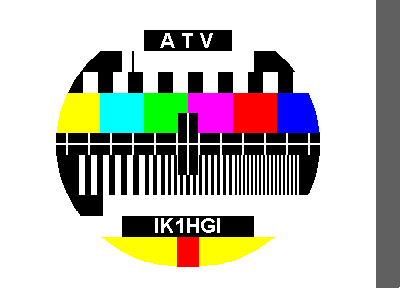

La procedura di modificare la  scritta è molto semplice ho utilizzato Paint Shop Pro, o altro programma, modificare l'immagine scegliere il carattere adatto per scrivere, sono nella parte tutti i colore, salvare l'immagine con le stesse dimensioni 400 x 288, salvare nome.bmp, avere sempre una copia non modificare delll'originale per eventualità di errore, modifiche del vostro CALL, quello mio lanciate il programma del AUTORE MIRE UBZ, una volta lanciato si può vedere è verificare se avete fatto dei errori, procedura per la conversione come  esegue, esempio:

1) Converte l' immagine in binario ( ik1hgi.bin )

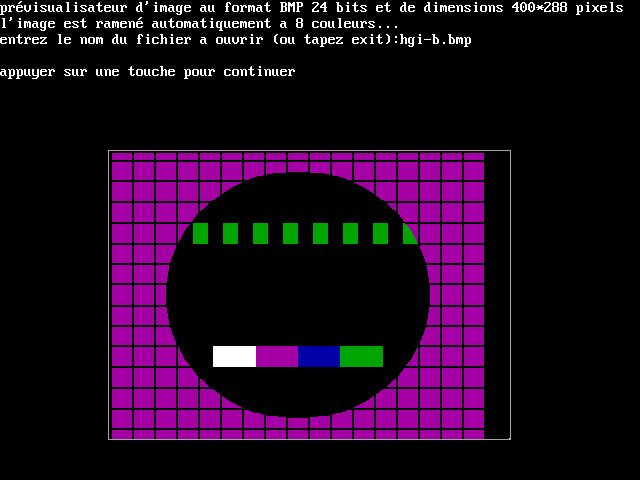

2) Verifica l'immagine sullo schermo ( 1foto 2foto )

3) Uscita del programma

Download immagini Monoscopio. zip 55k

click

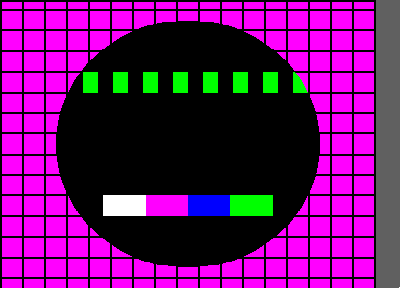

 Questa immagina non si deve scrivere nulla in cui e il formato del colore di fondo si possono creare 4 tipi colore di fondo come viene illustrata sotto

  MARRO       VIOLA         BLU       VERDE

Questi colori si formano il GRIGIO di fondo

al monoscopio

Download programma e foto da convertire

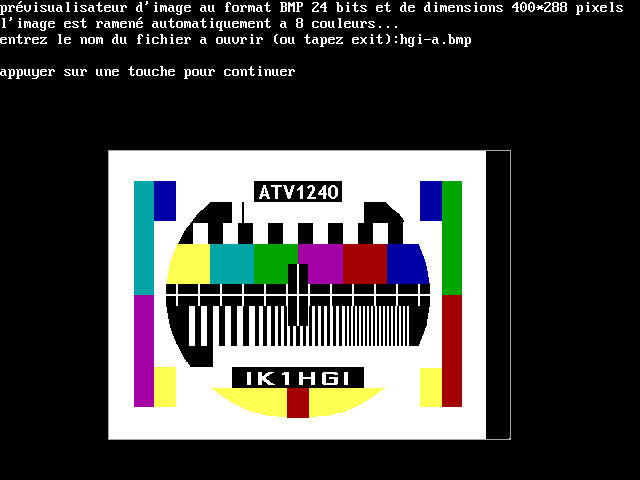

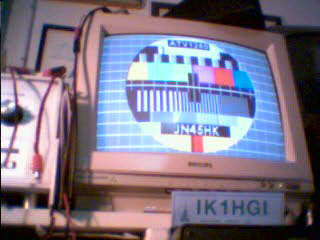

Le immagini hanno un sistema diverso dell'originale, di cui le 2 foto una volta convertito le 2 immagini come vedete sulla foto non sono come si vedono in realtà  bersi una volta convertito le due immagini forniscono un vero monoscopio. (foto)



Download Originale Mireubz. zip 338k

click

La procedura di scrittura è la stessa come sopra solo ho fatto in modo che possiate vedere le due versioni d' immagini, questo  modo chi interessa con le barre laterale a forma di [ C ] oppure normale.

1) Converte l'immagine in binario ( test.bin )

2) Verifica l' immagine sullo schermo (1foto2foto)

3) Uscita del programma

Download immagini  Beacon .zip 11k

click

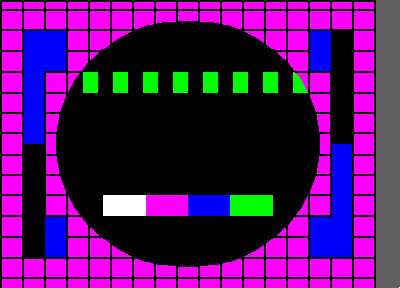

Questa immagina non si deve scrivere nulla in cui e il formato del colore di fondo si possono creare 4 tipi colore di scegliere il fondo come viene illustrata sotto, si deve colorare nella parte viola

MARRO       VIOLA         BLU       VERDE

Questi formano i colori di fondo al monoscopio

Download programma e foto da convertire

click

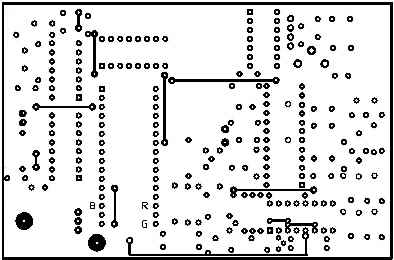

Dal master originale del francese F1ubz Marty, sono state modificate le piste, in master come si nota nella foto a destra ci sono alcuni ponticelli, da inserire con facilita di costruzione, il circuito misura 72*109mm

Download  Master1.pdf 338k

Download  Master1.zip



click

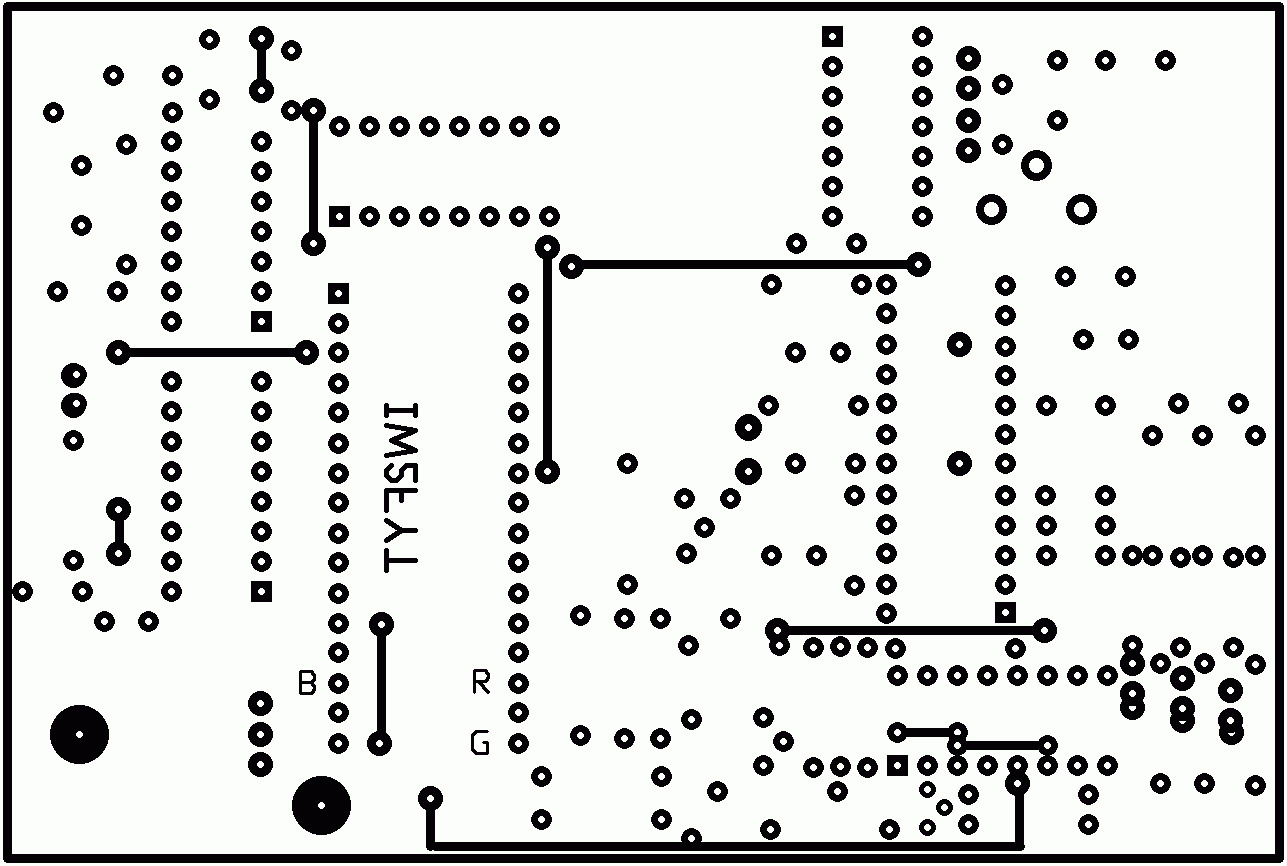

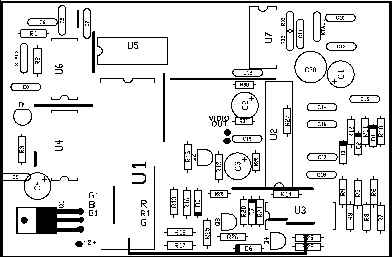

Master lato componenti prima di realizzare il montaggio dei componenti, di collegare tutti i ponticelli indicate sulla foto,  se la procedura di montaggio e stata correttamente.



Download  Master2.pdf

Download  Master2.zip

Schema Componenti

click

Prima di inserire i componenti assicurarsi che avete inserire i varie ponticelli indicati.

Download Componenti2.pdf  72k

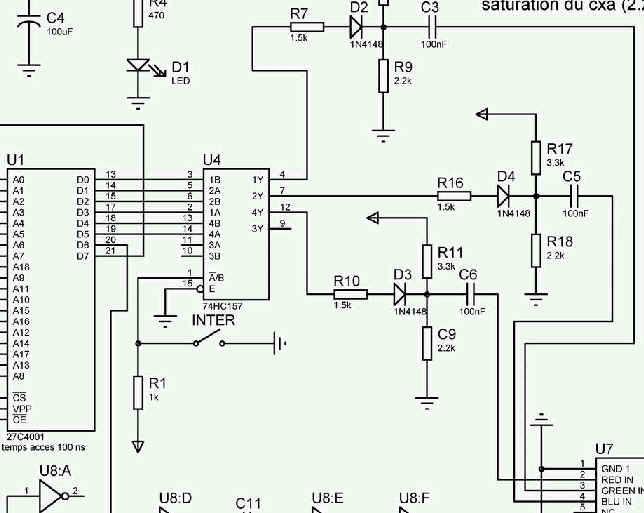

Schema elettricoclick  Visibile foto



Download Elettrico .pdf 330k


Monoscopio singolo cerchio monoscopio.wmv

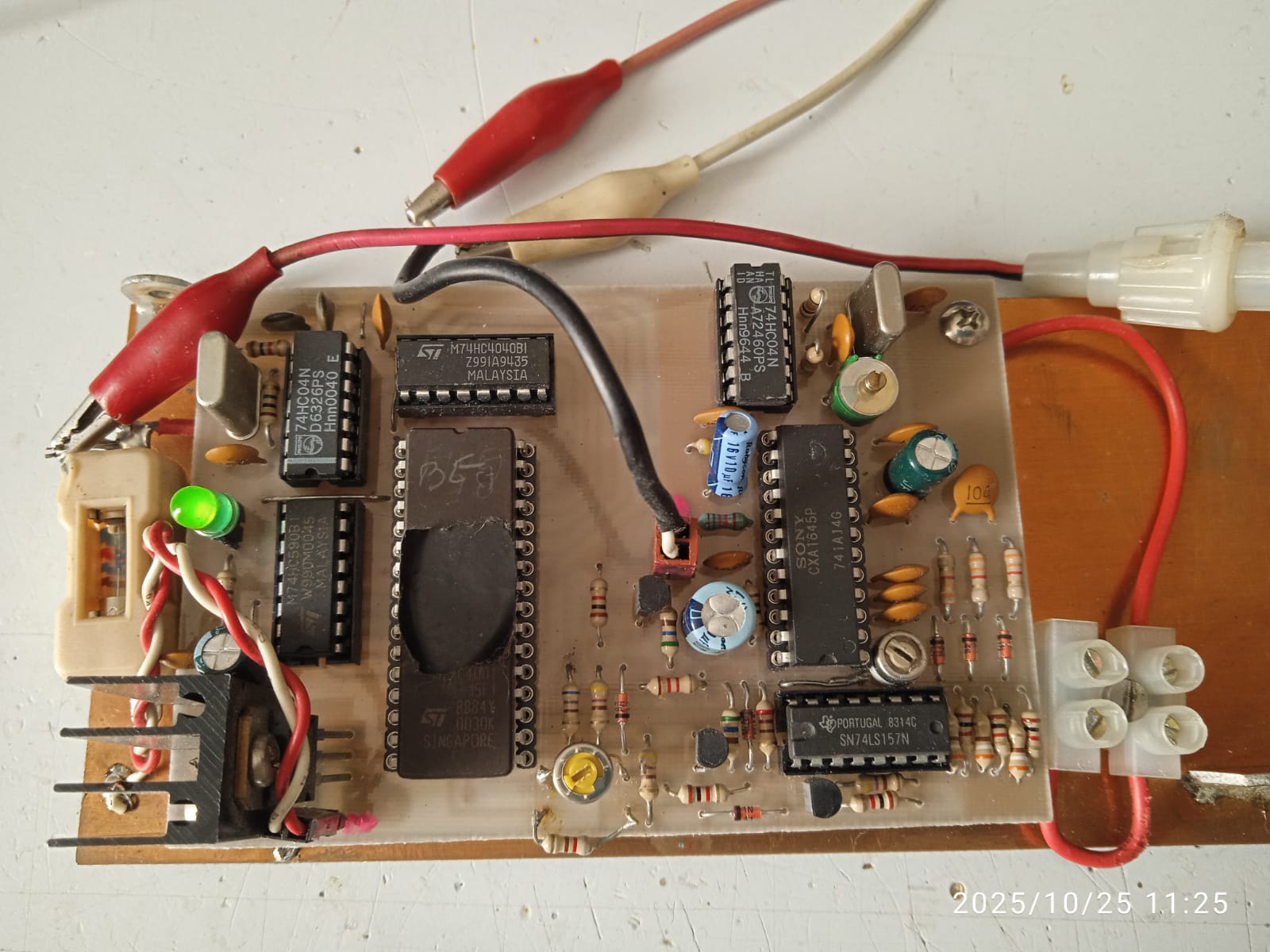

Monoscopio finito  Monoscopio. pdf

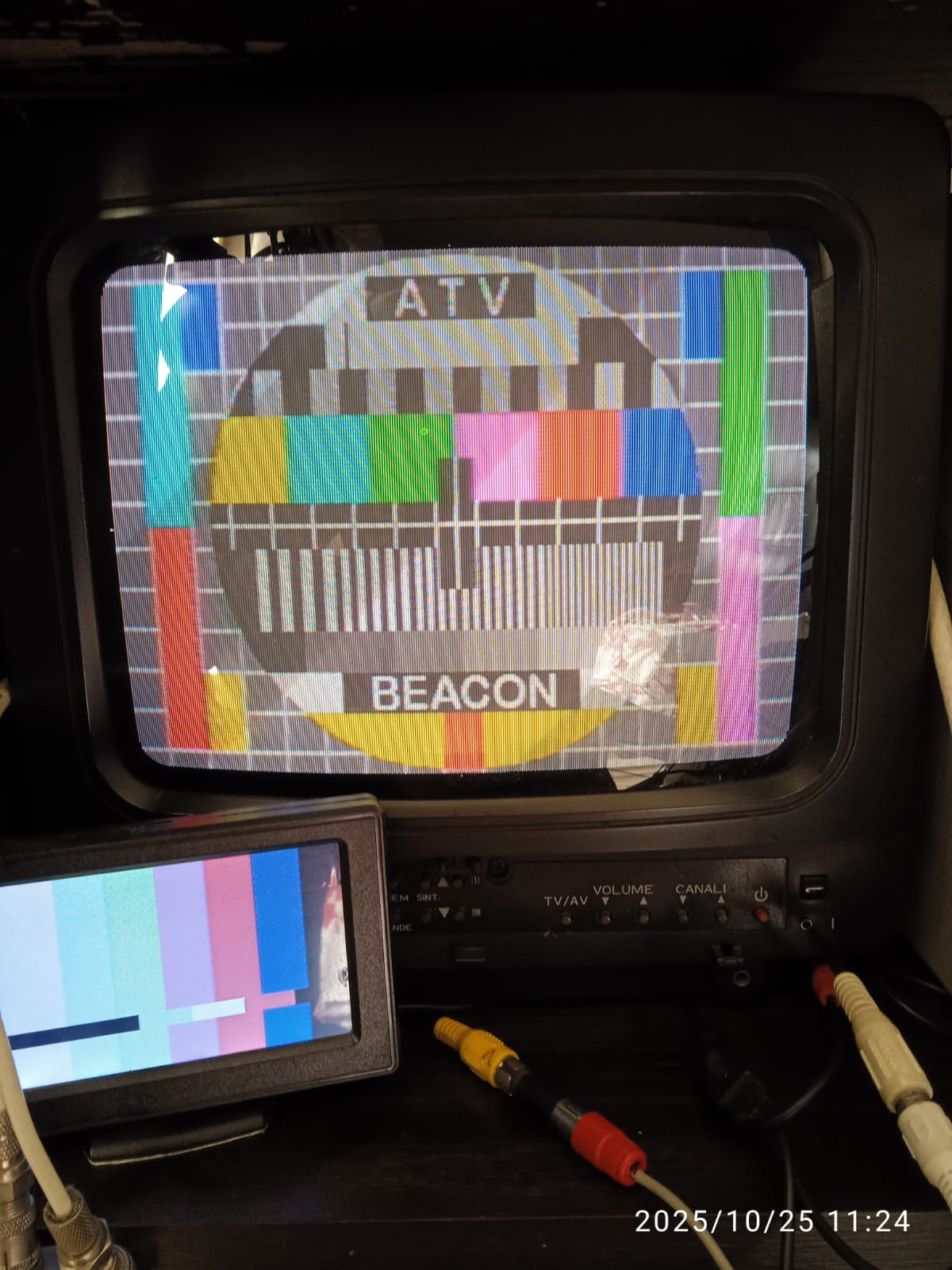

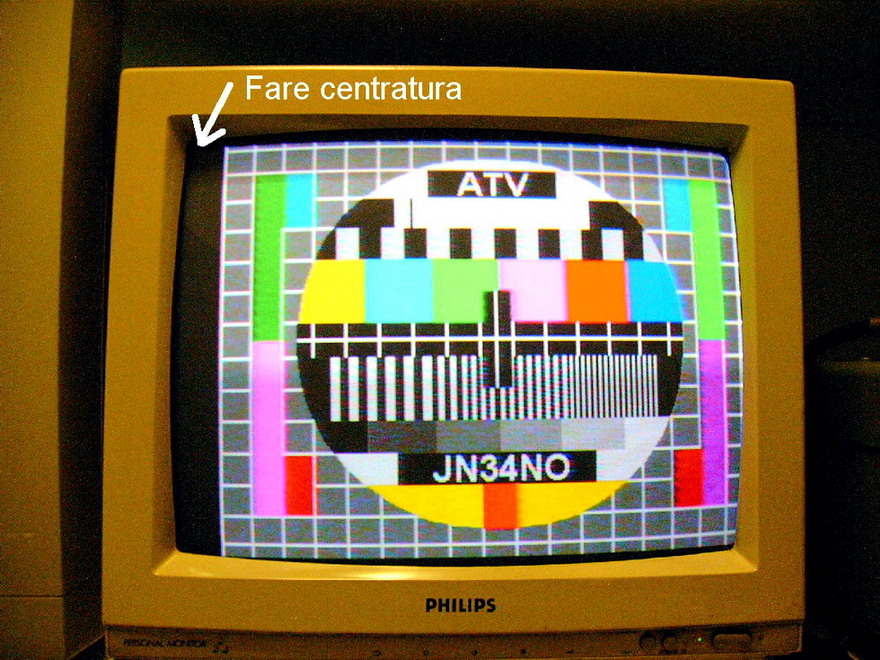

Monoscopio finito fare CENTRATURA

Monoscopio finito fare CENTRATURA

Per inizializzare TV out, monoscopio è necessario specificare una risoluzione e se utilizzare lo standard NTSC (USA, Canada, Giappone, parti del Sud America) o allo standard PAL (Europa, Australia, Africa, Asia, parti del Sud America).  può essere utilizzato per visualizzare monoscopio a colore TV-out

http://en.wikipedia.org/wiki/PAL

http://en.wikipedia.org/wiki/Ntsc





Eurico CT2GPS

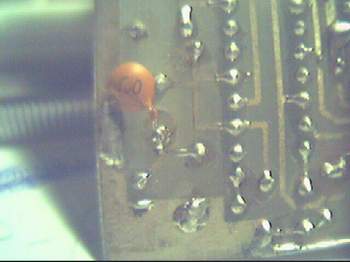

Caro Antonio Concluí o meu projecto que funciona com alguns defeitos: a imagem não preenche o écran do lado direito; as linhas verticais brancas do fundo cinzento quase não se vêem . Preciso da tua ajuda.

Grazie! Eurico Ferreira CT2GPS



Caro Antonio ho finito il mio progetto che funziona con alcuni difetti: l'immagine non riempie lo schermo sul lato
destro, le linee verticali bianche su sfondo grigio è appena visto. Ho bisogno del vostro aiuto.

Grazie Eurico Ferreira CT2GPS



Mi rimane altro che augurarvi buon lavoro saluti  ik1hgi Antonio

Se avete dei problemi mandami un messaggio rispondo, accetto consigli,

 e-MAIL Antonio ik1hgi
