Progetti e Sperimentazione  Mires 16 posizione

monitoraggio 16 POSIZIONI DI Barre

Nella versione precedente, allo schema originale PICDREAM dopo aver raccolto informazioni ho deciso di poter fare in modo d' inserire delle barre colorate di bel 16 posizione di variazione schermate di monitoraggio, rispetto nella versione precedenti, con la PIC cambiato PIC84 con 16F628.



Data 15 Giugno  1998 realizzai con le barre in bianco e nere,

Data 01  Marzo   2003 REVISIONE ho migliorato la qualità,

Data 10 Ottobre  2005 Revisione New versione 16 posizione.



La principali sono SET di caratteri completo di lettere  Maiuscole e Minuscole set completo di simboli, 16 quadri o frame a scelta, possibilità "solo con IC-PROG prima della scrittura del file sul PIC" di scandire i 16 quadri in modo rotativo ad ogni scorrimento completo della frase scorrevole. ( vedi istruzioni ).


Per questi motivi sono stati però eliminati delle funzioni che sono: Orologio , audio o tono in uscita al pin e del pic.

Rispetto allo schema originale PICDREAM ( in figura forse allegata ), è stato aggiunto un interruttore che quando è chiuso mette a massa il  pin 11 del PIC denominato Scrittura, inoltre cambiato PIC84 con 16F628



Il programma,  permette di ottenere sullo schermo televisivo 16 configurazioni. Ogni configurazione può avere un massimo di tre  campi cosi suddivisi :



·     Nel 1 campo vi e' la scritta scorrevole con testo e velocità di scorrimento, programmabile tramite i pulsanti fino a un
max 110 caratteri



·       Nel 2 campo vi sono le barre di grigio o di colore in funzione del circuito realizzato

·       Nel 3 campo scritta fissa 6 caratteri (nominativo)



COMANDI POSSIBILI



Scelta della configurazione video

Premendo contemporaneamente i due pulsanti, si effettua il cambio configurazione fra i 16 quadri video come in fig..



Cambio sfondo

             Premendo uno dei due pulsanti si sceglie lo sfondo della scritta fissa, con l’altro si sceglie lo sfondo della

            scritta  scorrevole



Cambio dimensione carattere

Mantenendo premuto uno dei due pulsanti si sceglie la dimensione della scritta fissa, con l’altro si sceglie lo

            dimensione  della scritta scorrevole



Impostazione scritta scorrevole

L' interruttore scrittura su ON, la scritta si blocca e si può' modificare l'ultimo carattere a destra dello schermo
( il carattere è nascosto dal “blocco cursore” ). Quindi l'interruttore e' da commutare nel momento che e' presente

nella posizione a destra dello schermo il carattere che si vuole modificare, a questo punto si sceglie il

carattere desiderato con i pulsanti, lo si memorizza premendo in contemporanea i pulsanti. La scritta avanza

di una posizione  e si sceglie il secondo carattere desiderato e via cosi fino al termine della frase. Al termine della

frase si deve memorizzare il simbolo (omega) che è il carattere di Fine frase,  commutare l'interruttore scrittura

su OFF.



Impostazione scritta fissa

Interruttore su ON ( la scritta si ferma ). memorizzare il "blocco cursore" già presente e il cursore si sposta a

inizio schermo sul primo carattere da modificare. Scegliere il carattere e memorizzare cosi per il secondo fino

al max di 6 caratteri.   Interruttore scrittura su OFF  e la scritta scorre



Impostazione velocità

Interruttore su ON  (la scritta si ferma) memorizzare il "blocco cursore" già presente  e il cursore si sposta

a inizio schermo sul primo carattere della scritta fissa, memorizzare il blocco cursore  già presente a questo

punto la scritta comincia a scorrere. Scegliere la velocità con il pulsante.



Impostazione velocità – e Audio

Interruttore su ON  (la scritta si ferma) memorizzare il "blocco cursore" già presente  e il cursore si sposta a inizio schermo sul primo carattere della scritta fissa, memorizzare il blocco cursore  già presente a questo punto la scritta comincia a scorrere.

Con un pulsante scegliere la velocità fra le tre possibili – lenta – media – veloce.

Con l’altro pulsante scegliere il tono in uscita fra tre scelte  -- 488hz – 244hz – alternanza.



Nota :    Tutte le impostazioni effettuate vengono memorizzate nella EEPROM del PIC e alla prossima accensione si ripresenta

               le ultime impostazioni effettuate.









Formato intel per il pic:

la stringa da modificare per i quadri e per icol....



:1042F0002700270027002700040011008800040081



:10  42F0 00 2700 2700 2700 2700 0400 1100 8800 0400 81

 |   |    |  |    |    |    |     |    |    |    |   |

 |   |    |  |    |    |    |     |    |    |    |   |__ cksum

 |   |    |  |____|____|____|_____|____|____|____|_____ dati

 |   |    |___________________________________________ fisso bo

 |   |_______________________________________________ indirizzo

 |__________________________________________________ numero byte dato



il tutto in esadecimale ed escludendo i : (due puntini)

la somma di tutto (esclusola cks)= xx + cks =00

cioè 100 - xx =cks





La home page di Lorenzo

Questa è una versione semplificata del propic2, un programmatore di PIC e EPROM molto completo. Sul sito ufficiale potete trovare lo schema elettrico e la traccia del PCB doppia faccia; dato che a me i PCB doppia faccia fanno venire l'orticaria e che volevo aggiungere/togliere qualcosa, mi sono progettato un clone a singola faccia.

Tutto l'occorrente

In questo pacchetto trovate tutto l'occorrente per costruire il circuito:

Nuova presentazione e stato aggiunta la nota audio

ISTRUZIONI PER  Barre_v21

Impostazione velocità – e Audio

Interruttore su ON  (la scritta si ferma) memorizzare il "blocco cursore" già presente  e il cursore si sposta a inizio schermo sul primo carattere della scritta fissa, memorizzare il blocco cursore  già presente a questo punto la scritta comincia a scorrere.

Con un pulsante scegliere la velocità fra le tre possibili – lenta – media – veloce.

Con l’altro pulsante scegliere il tono in uscita fra tre scelte  -- 488hz – 244hz – alternanza.

Barre V_21

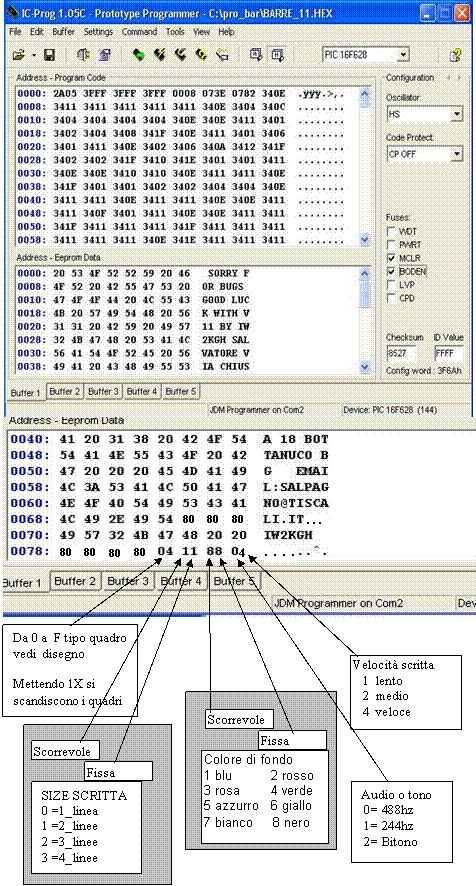

 Altra variante è che si può

 modificare il testo delle scritte

 prima di programmare la PIC,

 scrivendo nel settore “Eeprom Data”

 il contenuto, basta ciccare con il

 mouse sulla parte ASCII e scrivere

 la frase  con la tastiera.



  ACCORGIMENTI



Al termine della frase scrivere apostrofo ( ) che è il valore 81hex inoltre la frase deve terminare al max  con la riga 0068 compreso  l’apostrofo





sulla riga 0070 si scrivono i 6

caratteri della riga fissa (nominativo)



la riga 0078 va modificata

in funzione di:

007C = quadro scelto e..

007D = dimensioni scritte

007E = Colore di fondo

007F = Velocità scorrimento



Programma per creare
scrittura sulle Barre

Download AtvBar20.rar




Home page IC_Prog V 1.05

IC-Prog Software 1.05D


Ic-Prog Propic 2 Programmer


Exempio per la programmatione

 PIC  EEPROM

Programmateurs :
  Prog PIC/EEPROM Centronic

Présentation
       Configuration ICPROG
       ICPROG & Windows 2000
       ICPROG & Windows XP
       Réalisation
       Application
       Adaptateur
       Datasheets
 Prog PIC / EEPROM RS232
 Prog 68HC11F1

 Lavorare con le EPROM

Come ben sapete la sigla EPROM significa Erasable Programmable Read Only Memory e sta a significare che questi dispositivi possono essere cancellati e riprogrammati per il riutilizzo. La cancellazione è effettuata con luce UV (Ultra Violet) che passa attraverso la piccola lente al quarzo al di sopra del chip.
Esistono anche le EEPROM (Electrically Erasable Programmable Read Only Memory) che a differenza delle EPROM si possono cancellare tramite l'applicazione di una tensione piuttosto elevata ad alcuni pin.

Il programmatore

P I C - A P P U N T I   D I   U T I L I Z Z O


Per poter programmare un PIC occorrono fondamentalmente tre cose:
  • Un programma assemblatore per trasformare il testo sorgente assembler (.asm) in codice eseguibile (.hex)
  • Un circuito di programmazione da collegare al PC (programmatore)
  • Un software di controllo del programmatore per trasferire l'eseguibile sul pic.

Per in formazione ho dei chiarimenti mandare un e-mail  Salvatore IW2KGH

Mi rimane altro che augurarvi buon lavoro saluti  ik1hgi Antonio

Se avete dei problemi mandami un messaggio rispondo, accetto consigli,

 e-MAIL Antonio ik1hgi
