Progetti e Sperimentazione  Mire Barre 8 colore

Mire con solito mc1377



Mire Colore a barre Mc1377



Primo sperimento di questo progetto illustrato, lo spunto è stato preso dal programma del PIC Dream di F5AD del Novembre 2000, apparso sul sito del autore. La elaborazione del programma Dream l'amico Salvatore ha realizzato Max new del software, ringrazio  al OM Salvatore IW2KGH.

Mentre io, ho rifatto il master lo schema elettrico, ho realizzato delle modifiche è il miglioramento del circuito, utilizzando l'integrato della Motorola MC1377, che ho riportato diversi modifiche per la preparazione del coma migliore come si presenta sulla foto, il circuito da me realizzato le dimensione del formato 70x60, per cui ritengo di facilita di costruzione, molto riperdibile il MC1377

Per inizializzare TV out, monoscopio è necessario specificare una risoluzione e se utilizzare lo standard NTSC (USA, Canada, Giappone, parti del Sud America) o allo standard PAL (Europa, Australia, Africa, Asia, parti del Sud America).  può essere utilizzato per visualizzare monoscopio a colore TV-out

http://en.wikipedia.org/wiki/PAL

http://en.wikipedia.org/wiki/Ntsc



click

click

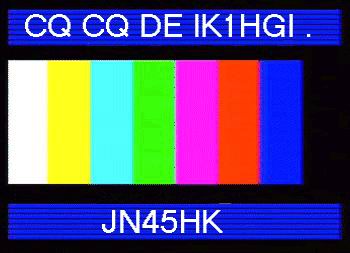

Mire color barre

Uso Beacon La prima foto è un semplice mire colore a barre per la possibilità di transitare, un beacon per utilizzo per la trasmissione per traffico ATV, chi volesse attivare un Beacon Temporizzato d' avere un segnale di test di attivabile a distanza, in modo semplice e che risulti presente solo per un periodo di tempo prestabilito, in modo tale da tenere occupata la frequenza utilizzata in uso per prove test, oppure con un semplice circuito realizzato da Alberto ik8uif, per cui chi volesse realizzare un Telecomando DTMF 4 canali programmabile con micron controllore Pic 16F84. IL SOFTWARE
Download  DTMF-UIF_r181.ZIP (43kB)
Per la gestione di beacon, repiter, link, ecc... Telecomando DTMF

Circuiti elettrici predisposto al sito
ik8uif home page.



Mire Colore a Barre

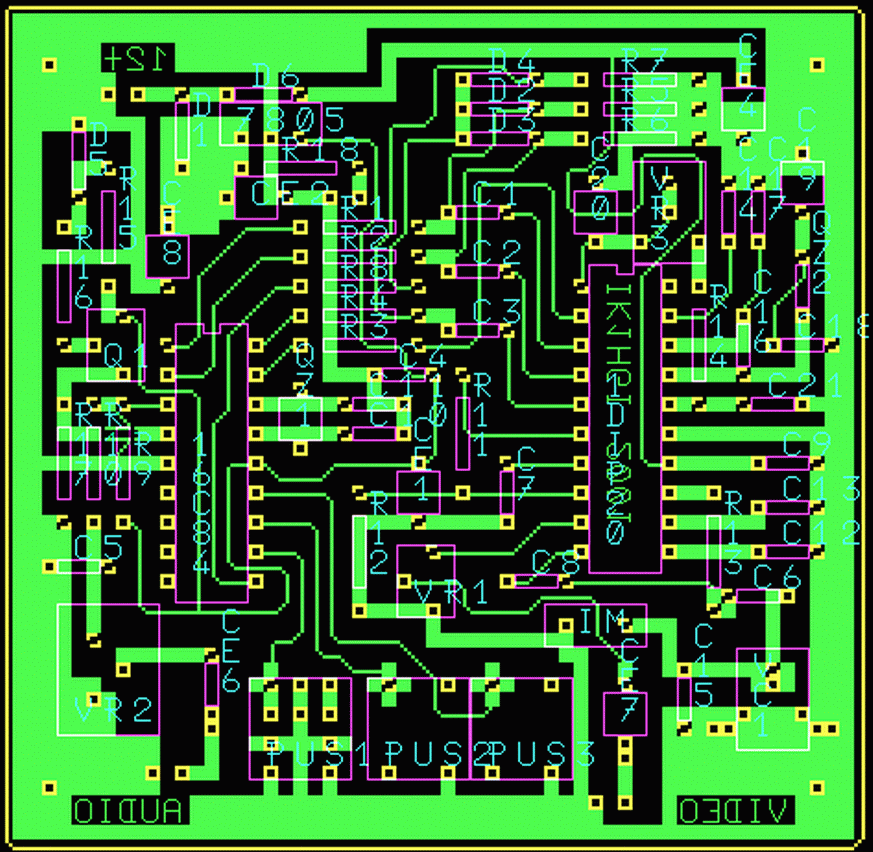

Lato rame la basetta e solo un lato ramata come si vede sulla foto le dimensioni del circuito misure cm 7,10 x 6,13, per il download riportato sotto.

I file Master Mire sono in gif-mire.zip. 61k
Download Master Mires gif-mire.zip 58k

  • Comp-mire.
  • rame-mire.
  • comp1377.
  • rame-mir

    File da stampare con HP-JET 1377a.prn 1377b.prn con programma da stampare
    Download Master Mires 1377a.zip 58k.
  • printpbc.exe
  • 1377a.prn.
  • 1377b.prn.
  • 1377a.wbr
    stato realizzato con una HP deskjet printer.


  • click

  • Download Mire gif-mire.zip 52k
  •                      click

    Generatore di toni

    Il circuito genera pure segnali di bassa frequenza, un tono per riferimento del segnale, onde quadre filtrate, a scelta uno continuo a 244 Hz oppure l'altro con due toni alternati di 244 Hz e 488 Hz. La selezione avviene tramite i soliti due pulsanti.
    questa realizzazione è stata concepita per l'identificazione di una stazione fissa ATV o di un ponte ripetitore.
    Il circuito risulta indispensabile nei collegamenti DX o nei contest ATV, possibile rilevare in un attimo tutti i dati richiesti dal log : nominativo, numero, QTH, ora, colore e audio.

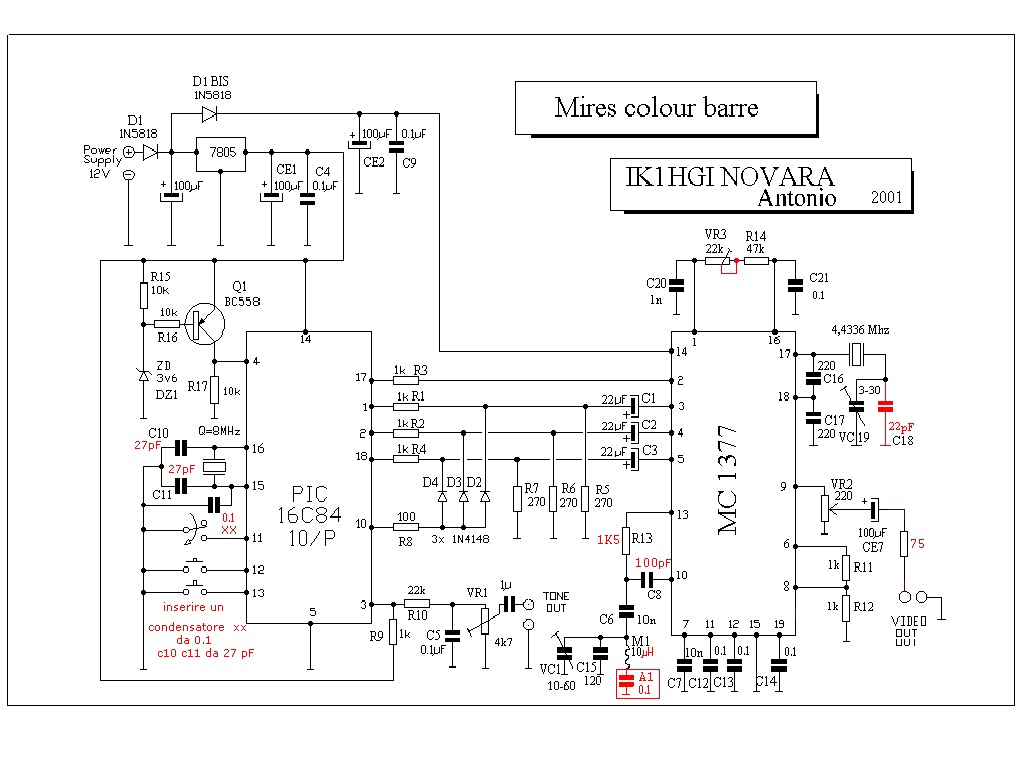

    Modifiche alimentazione croma come si vede nella foto, elettrico e stato realizzato delle varianti modifiche, sul originale del autore F5AD, Page web non portava alimentazione al pin4 del 16f84, sull'accensione del circuito portava un reset, ho inserito un partitore di alimentazione sul pin 4 del 16f84. inserito sulla alimentazione, con alcuni suggerimenti sono stati approfonditi, ringrazio Giuseppe IK1BPL la scrittura non era molto brillante, sui colori è stato riportato il miglioramento del croma è la scrittura ho variato delle resistenza sul pin 10 dall' originale la scrittura non era brillante, non si vedeva al cambio dei colori, ho sostituito alcune resistenza del croma.

  • VC1 da 10/60 pF permette il massimo d'ampiezza del croma, in tal caso non avviene aggiungere un condensatore da c15 valore 22pF se necessita, saldare sotto la basetta in tal caso  da inserire vedi foto

  • VR3 il livello del colore e video regolare al massimo rendimento di picco.

  • VC19 determina la regolazione del croma, del sincronismo, colore, relegare al massimo rendimento ottimale del colore.

  • VR2 regolare livello BF picco 0,5 Vcc per la tonalità out del video.

  • VR1 regolare uscita audio alle vostre esigenze


  • click
  • Download schema.zip 20k
  •

    Mire Colore a Barre

    Il circuito è in grado di generare una immagine a colori composta di vari campi, la possibile mediante due pulsanti, si compone la scrittura come si vede nella parte superiore vi è una scritta scorrevole fino a 51 caratteri, scrivere il testo, impostare la velocità di scorrimento è il colore dello sfondo sia in alto che in basso alla combinazione desiderata, nella parte centrale appare una serie di barre a colori nella parte sotto si può generare un locatori, una scrittura fissa con un massimo di 9 caratteri, o un orologio, oppure l'alternanza della scritta e dell'orologio che appaiono per 4 secondi l'uno dopo l'atro. La scritta fissa, l'orologio e il colore dello sfondo possono essere impostati mediante i due pulsanti menzionati sopra.
    Tutte le impostazioni è le scritte rimangono memorizzate anche in assenza della tensione di alimentazione, tranne l'orologio, che verrà settato al momento del uso, solo il locatori. Report il file mire colore Microchip's Universal MPASM User Assembler  Pic1684
      Pic Dream.ASM

     programma per assemblare Pic  Dream.asm  MPASM
    16F84 16F286

    click

                                               click

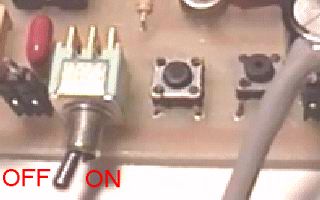

    La funzione dell'interruttore a levetta collegato
    al piedino11, che da qui in avanti verrà chiamato di
    scrittura, è quella di permettere di passare dal
    normale funzionamento, nella posizione "off",
    alla posizione "on" per l'introduzione dei dati.
    Questa posizione viene segnalata dall'apparizione
    del cursore sullo schermo. I due pulsanti collegati
    ai piedini 12 e 13 permettono, se premuti singolarmente, di inserire i caratteri ed impostare i
    fondi o l'orologio. Se premuti contemporaneamente,
    questi due pulsanti servono a memorizzare i dati,
    a spostarsi nei diversi campi e per resettare il circuito.

    Nota dei comandi sui bussanti

    Per impostare la scritta fissa si porta l'interruttore di scrittura su "on".
    Premendo simultaneamente i due pulsanti il cursore si sposta all'inizio della riga, nel campo della scritta scorrevole, che indica il primo carattere della scritta fissa.
    Si sceglie il carattere premendo singolarmente i pulsanti e lo si memorizza premendo i due pulsanti.
    Premere contemporaneamente i due pulsanti si va sulla scritta sotto per il locatori, o altro.
    Si possono immagazzinare 9 caratteri al massimo sulla riga sotto.
    Per terminare premere i pulsanti contemporaneamente.
    Se premete uno o l'altro notate la scritta in si rallenta o più veloce.
    Con un pulsante in avanti, si nota le due frequenze di nota in modo alternato.
    Con l'interruttore di scrittura su "off", premendo simultaneamente i due pulsanti appare l'orologio.
    Con un pulsante si regolano i minuti e con l'altro le ore, sempre in avanti, in modo circolare.
    Se si premono di nuovo i due pulsanti appare la scritta fissa, e se si mantengono premuti per almeno 3 secondi si alternano la scritta fissa e l'orologio ogni 4 secondi.
    Per ritornare alla condizione normale si deve premere di nuovo i due pulsanti simultaneamente.
    Per terminare si riporta l'interruttore su "off"

    click


    Migliore prestazione realizzate da ik8iuf Alberto

  • - visualizzazione Full Screen Barre Colore
  • - stabili i tre font SIZE dei caratteri
  • - aggiunta del carattere "/" per le attività in portatile  Download !! Mono draic.hex
  • Pic Dream.hex
  •

    Mono Pic Set
    Programma gestisce la programmazione del testo sulla barra scorrevole, 52 caratteri da scrivere, in più altri 9 caratteri con il call        ( IK1HGI/P ) Mono Pic Set Download


    Il programma Mono set è stato incrementato creato da Ik8UIF, per una facile gestione dei dati da inserire nel Monoscopio tipo PICDREAM.
    Il programma crea i parametri direttamente nel file HEX escludendo quindi la compilazione in Assembler! Inoltre migliorato il nuovo file xxxxxx.HEX da caricare sulla PIC 16C84 o 16F84 a 10 Mhz.  (de bug dalla versione V05).



    Si riporta altre modifiche e suggerimenti  here



    Mi rimane altro che augurarvi buon lavoro saluti  ik1hgi Antonio/font>

    Se avete dei problemi mandami un messaggio rispondo, accetto consigli,

     e-MAIL Antonio ik1hgi


    Pagina di progetti
    Antonio Musumeci IK1HGI
