Antenna Test per 136 / 472 Khz




Saremo lieti di poter dare del meglio nei prossimi giorno del nuovo
TX 136 Khz
Grazie 73
IK1HGI Antonio

472kHz.org

  http://www.472khz.org/pages/about-472-khz/countries.php

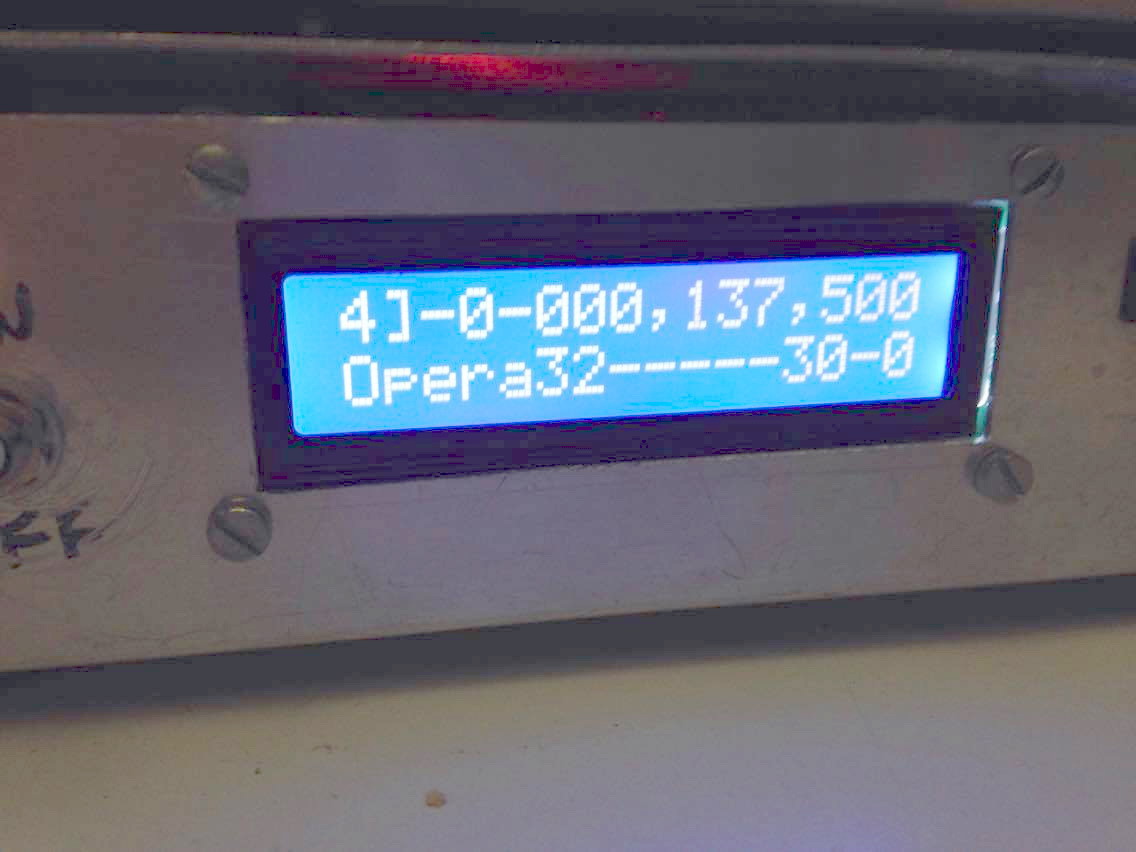

Oggi 26 Agosto 2016, primo test sulla frequenza 136,00 modo Opera Digitale si vede le prime prove test, antenna dopo il collaudo verrą messo sul tetto e un sistema e chiamata Antenna Marconi della lunghezza di 15 x 3 questo sistema e stato testato sul Balcone di capire il guadagno effettivi. Sto utilizzando TX Ultimate 3S QRP-Lab, ho fatto prove anche utilizzando la canna da pesca la volevo capire la resa su due tipi di antenne, sempre sulla stessa banda 136khz, essendo che gią ho avuto sul 472Khz ottimi risultati e ho avuto successo, sempre utilizzando la potenza 200 mW EIRP QRPp e stato sempre la mia passione di sperimentare in questo modo.

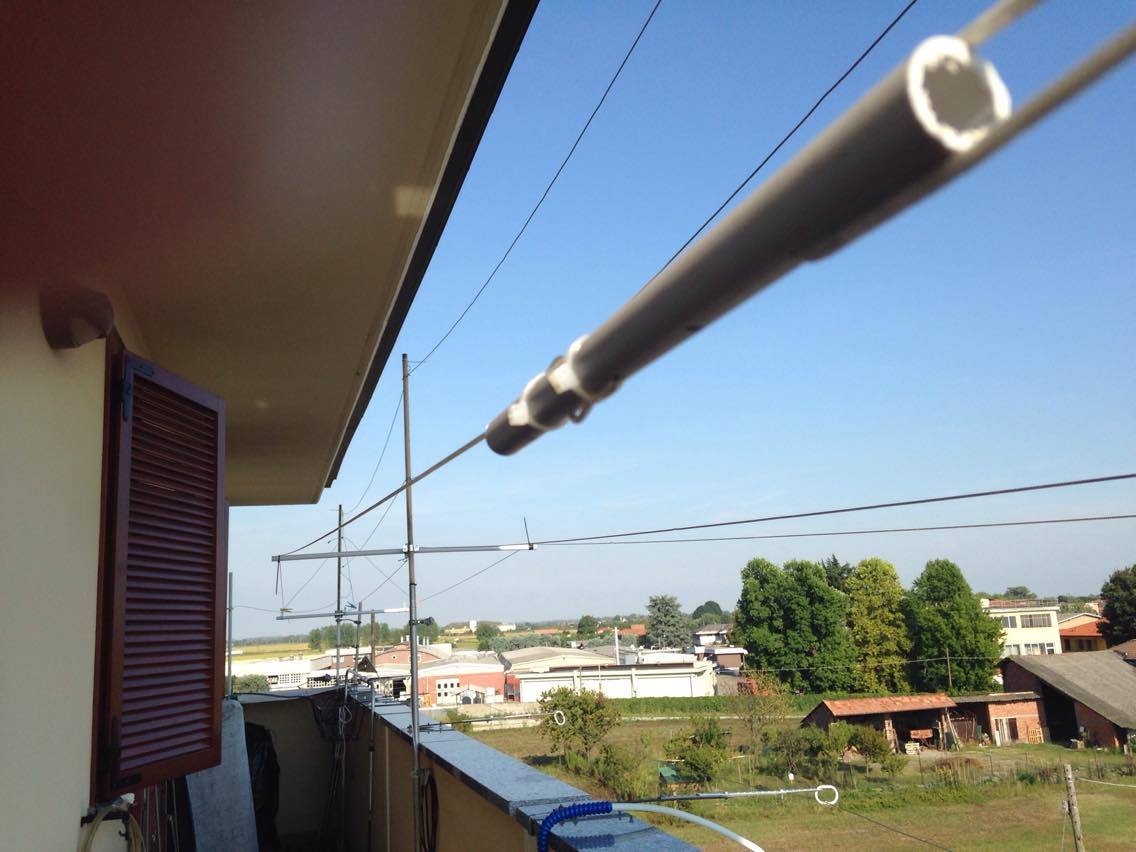

Antenne Marconi con 3 fili in orizzontale della lunghezza di 15 x3

Oggi il primo test 21 Agosto 2016, le prime prove effettuate con 200 mW con Ultimate 3-S, anch'essa con canna da pesca, la fatto le due prove su le due bande sul 136/472Khz, ed ho avuto successo utilizzando la potenza 200 mW modo QRPp

03-Settembre 2016 ho fatto dei testi su 475/136 khz

2000 -2 -0.9 0.475604 0 IK1HGI JN45 30 24
2000 18 -0.9 0.475653 0 IK1HGI JN45 30 24
2000 -13 -0.8 0.475703 0 IK1HGI JN45 30 24
2000 -26 -0.8 0.475753 0 IK1HGI JN45 30 24
2110 -6 1.4 0.475614 0 IK1HGI JN45 30 24
2110 13 1.4 0.475664 0 IK1HGI JN45 30 24
2110 -12 1.5 0.475714 0 IK1HGI JN45 30 24
2120 -4 1.5 0.137414 0 IK1HGI JN45 30 24
2120 15 1.5 0.137464 0 IK1HGI JN45 30 24
2120 -11 1.5 0.137514 0 IK1HGI JN45 30 24
2130 -6 1.4 0.137414 0 IK1HGI JN45 30 24
2130 13 1.4 0.137464 0 IK1HGI JN45 30 24
2130 -13 1.5 0.137513 0 IK1HGI JN45 30 24
2140 -8 1.5 0.137414 0 IK1HGI JN45 30 24
2140 11 1.4 0.137464 0 IK1HGI JN45 30 24
2140 -14 1.4 0.137514 0 IK1HGI JN45 30 24
2150 -6 1.7 0.137413 0 IK1HGI JN45 30 24
2150 14 1.7 0.137464 0 IK1HGI JN45 30 24
2150 -13 1.7 0.137514 0 IK1HGI JN45
30 24



___________________________________________________________________________________________________

Novembre 2017

Canna da pesca 15 metri con su 25 metri di filo pił 6 fili

in discesa laterali a forma di ombrello

Testato Novembre nuova Impedenza

Altro sistema di collaudo del mio Variometro e con la nuova Impedenza del Giogo Tubo Catodico cinescopio realizzato, testato nel mese di Novembre con la bobina per i 136 khz utilizzando la canna da pesca il risultato positivo!!!!!

Una bastonata ho visto e stato un privilegio prendere una teca di 3000 Volt

Le foto dimostra la mia disattenzione ho preso una TECA di 3000 Volt e ho bucato la mano che puzza la mano!!! a parte il male, una puzza di pelle di pollo bruciato!!!

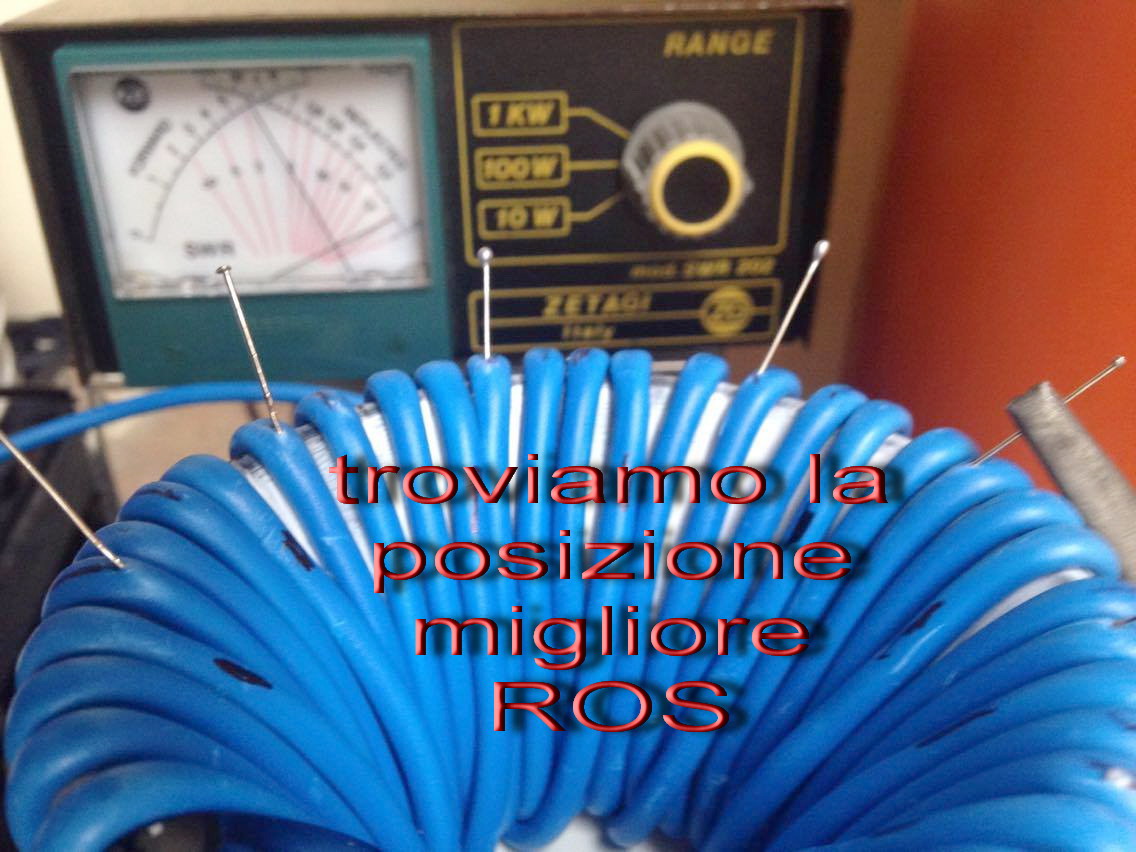

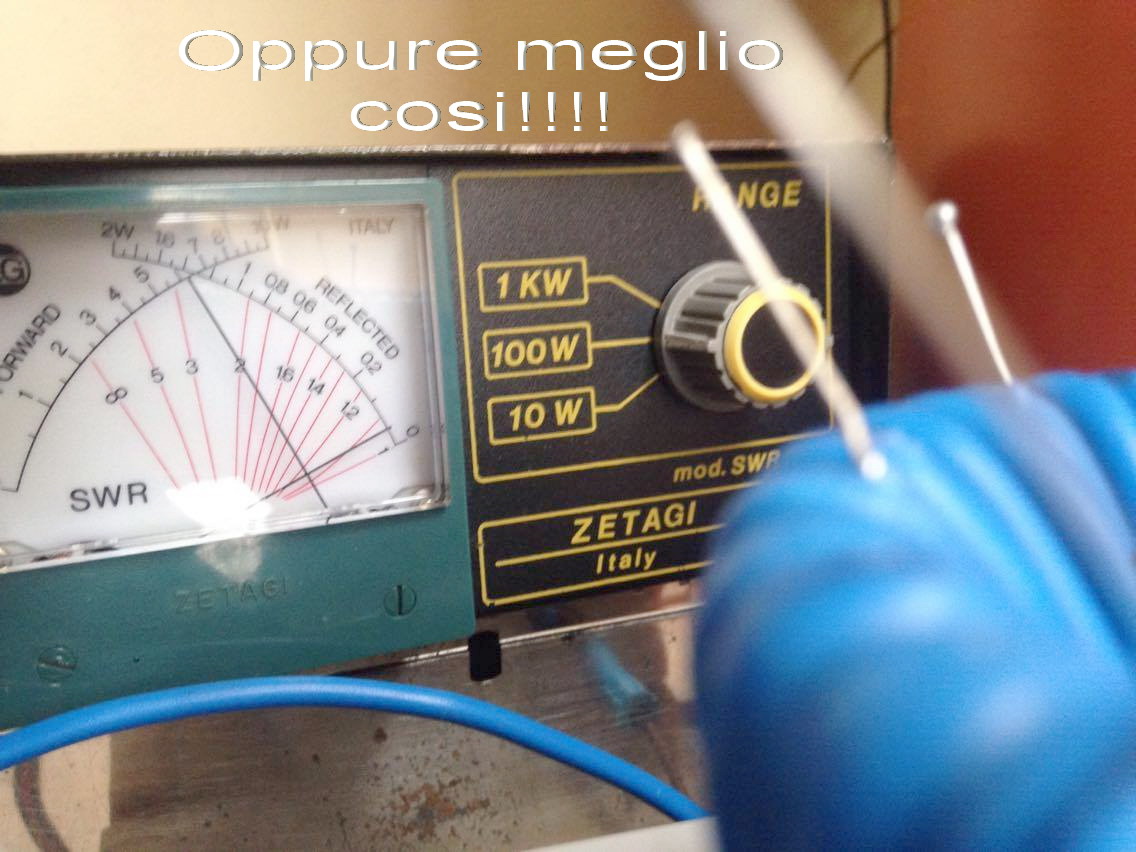

Testato con la potenza e SWR

Le condizioni sono state positive per i 136 khz e per 472 khz trovando le posizioni con i vari punti del impedenza, la mia idea era di formare del Primario 15 spire e Secondario 30 spire, e stato lo scopo di utilizzare per prove di sperimentazione di test di capire la resa e ottima questo Tube Catodico Cinescopio ho trovato un SWR da 1:3,5 a 1:2,2 fine 1:0,5


SWR 1:3,5 con la potenza salita


SWR 1:2,2 la potenza corretta


SWR 1:0,5 la potenza effettiva



Grande INFORMAZIONE 73 Antonio IK1HGI
