Aggiornamento del
Quanto segue oltre ad essere la lista quasi completa delle parti
costituenti i complessi radio SEG (15 per ora) è una analisi
costruttiva dettagliata del complessi stessi. Questo, ritengo sarà
utile sia dal punto di vista della eventuale ricerca dei guasti e della
manutenzione, ma anche per capire la metodologia costruttiva dell'apparato.
Il metodo scelto per la descrizione del complesso è quello
della esplosione scalare.
Spero di infilare in queste pagine anche tutte le esperienze dei
possessori di SEG15 e 100 e quindi confido nella Vs collaborazione.
Essendo quello dei ricambi uno dei punti dolenti rendo disponibile
il mio surplus, ma altre liste sono ben accette.
Molto di quanto descritto ed illustrato è al momento
disponibile presso lo scrivente. Le quantità sono ovviamente limitate.
Questi materiali sono nuovi, originali e facenti parti dei lotti di parti
di ricambio standard forniti dalla VEB ai propri clienti. Tali
ricambi venivano forniti in Kit chiamati ETKS. Tali kit contenevano
serie di parti con quantità necessaria per assistere n. 10 apparati.
Gli ETKS potevano essere di vari livelli. Il livello più alto (ETKS
1) conteneva parti a diretta sostituzione senza l'utilizzo di strumentazione
o attrezzi particolari.
Come a molti già noto tempo fa mi sono autocostruito completamente
un SEG15D perfettamente funzionante utilizzando la serie di ricambi. Le
uniche cose fatte in casa e originali sono state la filatura fra i moduli
e quella dei commutatori.
Per rendere più interessante la materia ricordo che i moduli
della SEG15 sono simili a quelli dell' ESS100 anche se in alcuni casi i
numeri di codice sono diversi.
Qualche errore sarà inevitabile e me ne scuso in anticipo, le Vostre segnalazioni saranno graditissime
Questo è un progetto in sviluppo e gli aggionamenti saranno continui
SEG15D
Questa è la sezione descrittiva dell'apparato con la descrizione e le caratteristiche del complesso, degli accessori e delle singole parti costituenti. In questa sezione vi saranno anche eventuali prove, esperienze e consigli operativi.

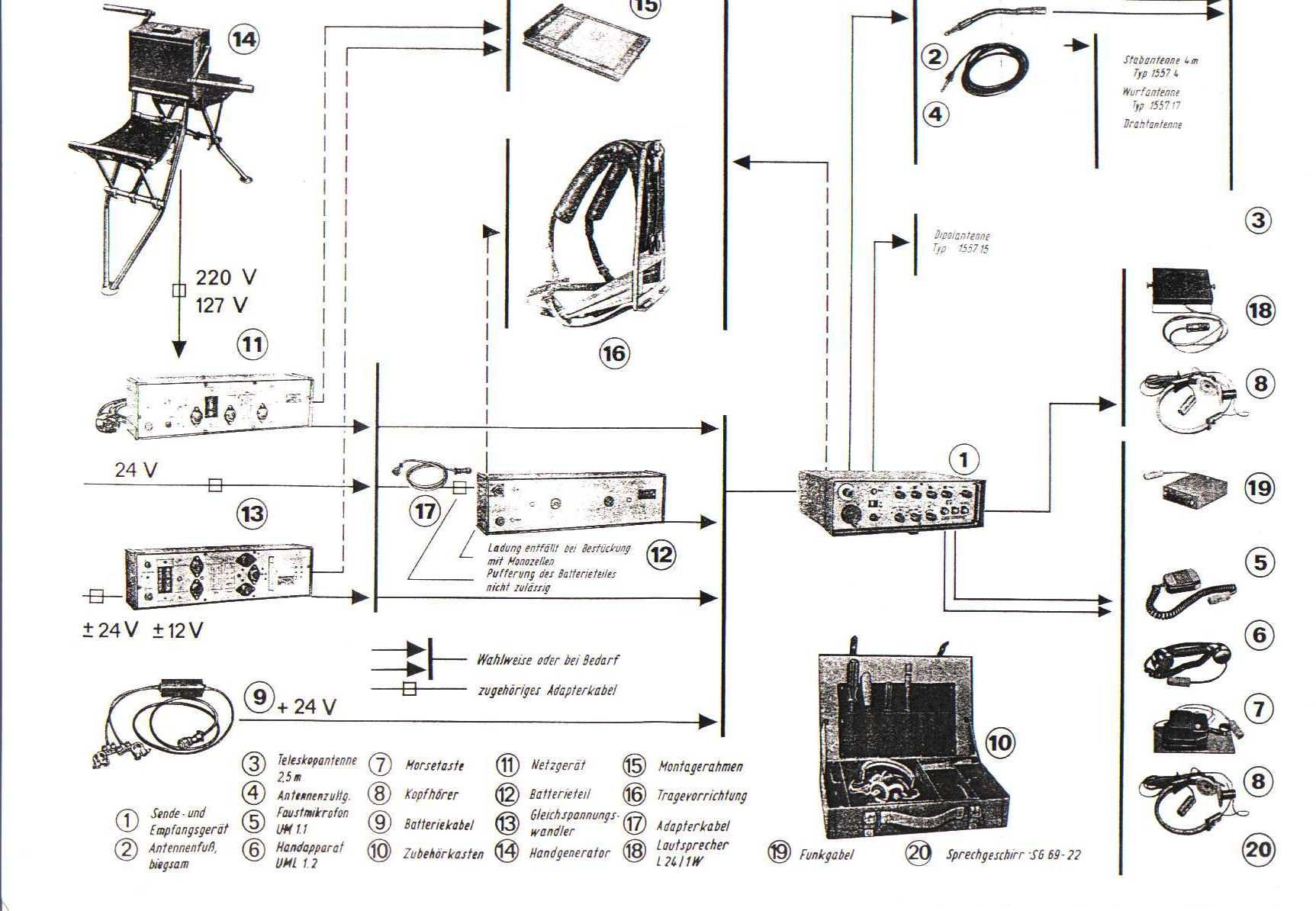

1 - Ricetrasmettitore
6 - Microtelefono
11 - Alimentatore in c.a.
16 - Zainetto
2 - Supporto antenna
7 - Tasto telegrafico
12 - Blocco portabatterie
17 - Cavo adattatore
3 - Antenna telescopica
8 - Cuffia
13 - DC/DC transverter
18 - Altoparlante
4 - Cavo d'antenna
9 - Cavo batteria
14 - Generatore a mano
19 - Traslatore
5 - Microfono
10 - Cassetta accessori
15 - Base di montaggio
20 - Cuffia/Laringofono
Antenne
Il ricetrasmettitore SEG15D è formato salle seguenti parti :
Modulo Processore della Frequenza
1444.005-01110
Modulo Processore del Segnale
1444.005-01150
Assieme Amplificatore di Potenza
(PA) 1444.005-01180
Modulo Convertitore DC/DC
1444.005-01190
Parti elettriche di completamento
Parti meccaniche di completamento
Contenitore e Pannello frontale
Processore della Frequenza (1444.005-01110)
Questo modulo è formato da 4 sottoassiemi ed altre parti.
Il modulo è disponibile completo incluso le parti meccaniche
di fissaggio. Sono disponibili separatamente anche tutti i sottoassiemi
( Vedi lista ) e le parti meccaniche (Connettori, coperchi, squadrette
di fissaggio, viteria...).
Processore del segnale (1444.005-01150)
Il modulo è disponibile completo incluso le parti meccaniche di fissaggio. Sono disponibili separatamente anche tutti i sottoassiemi ( Vedi lista ) e le parti meccaniche (Coperchi, squadrette di fissaggio, viteria...).
Amplificatore di potenza (1444.005-01181)
Convertitore DC/DC
(1444.005-01190)
Converte i 24 V di alimentazione in 5 V dc necessari alla parte digitale.
Parti elettriche di completamento
Le parti elettriche di completamento sono i
componenti montati all'interno dell'apparato quindi non sono
parte dei moduli già visti.
Connettori audio da pannello 6 vie - TGL 24685
Commutatore a 2 sezioni ( x comando dei modi
e di potenza) - WK53385 ( * )
Commutatore a 4 sezioni ( x selettori
della frequenza) - WK53398 ( * )
Potenziometro 25 K con interruttore doppio
( Volume e Clarifier) - TGL 11897
Strumento indicatore - 1444.005-02043
Lampada per illuminazione - C24V
Lampada ad incandescenza per RF - E40V
Cavetto HF per interconnessioni moduli
(completo)
Connettori 15 vie
( * ) Il numero delle posizioni dei commutatori si ottiene
orientando opportunamente la rondella con dentino a corredo.
I commutatori dei
selettori non sono filati.
Parti meccaniche di completamento
Le parti meccaniche di completamento sono
componenti di montaggio all'interno dell'apparato quindi non sono
parte dei moduli già visti o del pannello
frontale.
Pannello interno anteriore
Frame di supporto dei moduli
Cerniere dei moduli
Squadrette a Z per bloccaggio moduli
Kit delle fibre ottiche per illuminazione
Contenitore e Pannello frontale
Contenitore
Viti imperdibili per fissaggio contenitore
Pannello anteriore
Pannellino anteriore serigrafato
Presa per antenna a stilo
Supporto isolante anteriore per presa di antenna
Supporto isolante posteriore per presa di antenna
Manopole grigie con indice
Manopole grigie per i selettori della frequenza
Manopola del variometro
Dischi della sintonia numerati da 0 a 9
Dischi della sintonia numerati da 1 a 11
Passacavo in gomma per asse 6 mm (Potenziometri)
Passacavo in gomma per asse 3 mm (Commutatori)
Striscia di gomma siliconica
Supporto Antenna e Antenna telescopica
Supporto Antenna telescopica :
1557.014-01003
Supporto flessibile con attacchi a scatto
maschio / femmina.
Ha lo stesso standard della stazione inglese
Sincall 30
Antenna telescopica
: Typ-Nr. 1557.14
Elementi retrattili in acciaio inox. L. Tot.
= 2.5 m.
Attacco a scatto maschio simile al Sincall
30.
Microfono tipo UM 1.1 .
8122.020-00010 con PTT cavo a
spirale e connettore TGL
Microtelefono tipo ULM 1.1
1415.049-01129 con PTT cavo a
spirale e connettore TGL
Tasto telegrafico
1414.005-01040 con base, movimenti
regolabili, cavo e connettore TGL
Cuffia
1414.005-01041 con padiglioni
antirumore e cavo con connettore TGL
Cassetta degli accessori (1414.006-00001)
Cassetta in metallo con scomparti interni e tasche in tela.
Oltre agli accessori primari citati nella sezione Accessori
necessari per il funzionamento della stazione contiene anche attrezzi e
materiali di consumo per interventi immediati sull'apparato e precisamente
:
Antenna filare (Wurfantenne)
Base dell'antenna telescopica
Picchetto di massa
Cavo di antenna
Cavo adattatore
Filo di terra (contropeso)
Cavo batteria
Lampade
Cacciaviti
Chiavi spaccate
Estrattore
Fusibili
Talco
Con il contenuto della cassetta e il Kit ricambi ETKS (contenente tutti i moduli) si poteva rendere immediatamente operativa una stazione difettosa.
Alimentatore in alternata Typ-Nr. 1492.158 (1491.158-00001)
Permette l'alimentazioene dalla rete elettrica del ricetrasmettitore. Tensione di ingresso 127 o 220 Vca. Tensione di uscita 24 Vdc con corrente da 2 a 3.6 A. L'alimentatore si fissa direttamente sul fondo della SEG15 tramite due viti.
Blocco portabatterie Typ-Nr. 1491.160 (1491.160-00001)
Permette l'alimentazione in portatile del ricetrasmettitore. Il Blocco
si fissa sul posteriore dell'apparato e contiene N. 20 batterie da 1.2
V al NikelCadmio. Le batterie originali sono del tipo B3 da 3 Ah sostituibili
con delle celle tipo R20. La tensione di uscita è di 24 V.
DC/DC Transverter Typ-Nr. 1491.159 (1491.159-00001)
Permette l'alimentazione per mezzo di batterie. Utilizzato per installazioni
veicolari. V di ingresso 12 o 24 V.
Il consumo a 12 V è di circa 5 A e si riduce a 2 A con V
di ingresso di 24 V. Uscita a 24 Volt con una corrente di 2-3.6 A.
Si fissa sul posteriore del ricetrasmettitore.
Base di montaggio Typ-Nr. 1480-13 (1480.013-00001)
Zainetto Typ-Nr. 1496.1 (1491.001-00001)
Cavo adattatore 1414.006-01002
Altoparlante Typ-Nr. 1493-100
Traslatore Typ-Nr. 1499-91 (1499.091-00001)
Cuffia/Laringofono
Antenne
I sistemi di antenna previsti e utilizzabili dalla SEG15 sono diversi consentendo svariati tipi di installazioni e collegamenti a distanze crescenti
1 - Antenna Telescopica : Utilizzabile con o senza supporto elastico. Senza contropeso (uso mobile) può coprire la gamma 1.8 - 12 MHz consentendo collegamenti alla distanza di poco superiore ai 10 Km. Con contropeso di circa 5 m la frequenza coperta può scendere a 1.6 MHz e la distanza raggiungibile è di circa 25 Km.
2 - Antenna Verticale di 4 m (Typ-Nr. 1557.4) : Per servizio veicolare mobile o stazionario. Con utilizzo stazionario e contropeso la distanza coperta può andare da 10 a 40 Km. La lunghezza massima del cavo che collega il ricetrasmettitore con l'antenna è di 3 m.
3 - Wurfantenne (typ-Nr.1557.17) : Antenna filare per installazione veloce. Contenuta nella cassetta degli accessori. Per avere un buon rendimento il sistema deve utilizzare il contropeso e deve essere orientata verso la stazione corrispondente.
4 - Antenna a dipolo con singolo palo ( Typ-Nr. 1557.15) : Dipolo
multibanda con varie possibilità di montaggio. Questa antenna è
contenuta in una borsa in tela. L'utilizzazione tipica e a V invertita.
I semidipoli sono in filo di bronzo fosforoso di diamentro inferiore al
mm e avvolti su due aspi in bakelite. La lunghezza giusta si ottiene svolgendo
la quantità di filo necessaria. La borsa contiene tutto il necessario
per una corretta installazione e precisamente :
In questa sezione verranno trattati i difetti,
i problemi i sistemi per ovviarli nonchè schede di riparazione
In questa sezione verranno descritte le possibili
migliorie o modifiche apportabili ai complessi. Queste modifiche
non saranno distruttive, ma sempre ripristinabili.
