Convertire

l'HP Z3801A GPS RX in RS-232C I/O

by Dave Fifield, AD6A

                                                                        Questa pagina e' stata tradotta con il permesso di Dave AD6A

(Cliccare sulle foto per ingrandire!)

Da qualche tempo una gran quantita' di questi ricevitori sono disponibili nel mercato surplus USA. A prima vista molte persone si chiederanno quale potrebbe essere l'utilizzo di questo ricevitore GPS, visto che non ha neanche un display all'interno e tutti i comandi devono essere inviati e ricevuti via RS-422. Ma l'HP Z3801A e' un meraviglioso oscillatore a 10MHz ad altissima stabilita' agganciato al GPS, ha una precisione di 1 x 10-9 che potrete usare per i vostri strumenti di misura oppure come oscillatore standard ad alta stabilita' per agganciare un oscillatore locale di un transverter a microonde.

Sono facili da inizializzare e controllare usando un software disponibile gratis. Ci sono schemi disponibili su internet per convertire da RS-422 a RS-232, oppure convertitori gia' pronti da acquistare. Comunque questo non e' necessario, in quanto lo Z3801A puo' essere convertito direttamente in RS-232 ed interfacciato a qualunque PC con una porta seriale. Tutta l'elettronica per l'RS-232 e' gia' pronta all'interno di questo ricevitore. L'unica cosa da fare e' abilitare l'RS-232 con alcuni semplici ponticelli.

Mentre navigavo sul web per cercare informazioni su questo ricevitore, ho visto che un'altro radioamatore,WB6MOB, era stato capace di convertirlo in RS-232. Comunque, le informazioni che lui ha reso disponibili erano limitate, cosė ho pensato che poteva essere utile fare una pagina web con piu' dettagli. Quella che segue e' una descrizione di come ho convertito i miei due ricevitori e come li ho connessi al PC. Se avete domande prego scrivete a email me.

1. Usando un giravite T10 Torx, rimuovere le 10 viti del coperchio superiore:

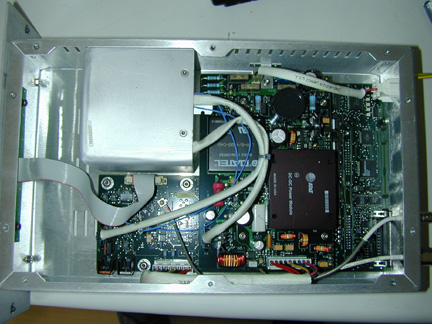

2. Rimuovere il coperchio. Poi disconnettere il connettore dalla basetta dell'alimentatore:



3. Usando un giravite T10 Torx, rimuovere le 6 viti della basetta di alimentazione:

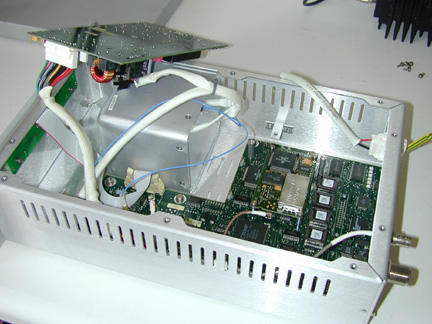

4. Spostate attentamente la basetta dell'alimentatore fuori dalla scatola:

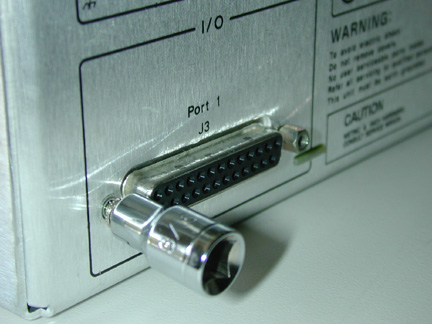

5. Usando una chiave da 3/16", rimuovere le 2 viti dal connettore J3 a "D" nel pannello posteriore:

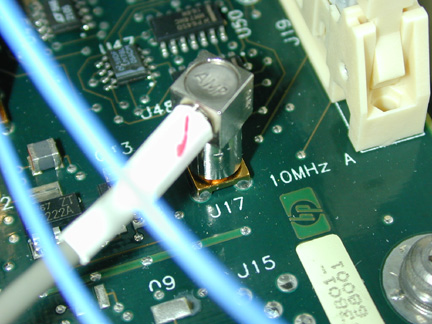

6. Disconnettere il connettore coassiale dell'uscita a 10 MHz da J17 nella basetta principale:



7. Disconnettere il connettore cassiale dalla basetta del ricevitore GPS:



8. Usando un giravite T15 Torx rimuovere le 6 viti che fissano la basetta principale:

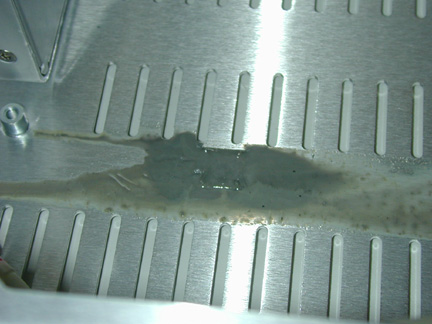

9. Rimuovere molto attentamente la basetta principale. Noterete una sostanza grigia appiccicosa sul fondo del contenitore come questa:

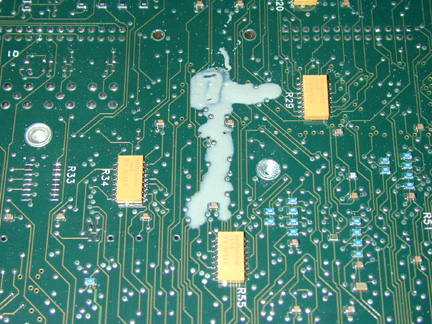

10. Questa roba e' quello che e' rimasto dei 2 piedini adesivi fissati nel fondo del contenitore ed usati per non far flettere troppo la basetta principale. Potrebbe essere anche nel lato saldatura della basetta principale come qui:

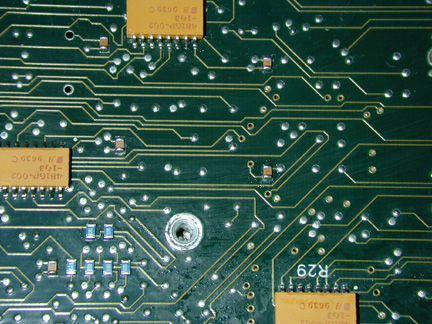

11. Questi residui possono essere facilmente puliti con alcool etilico:

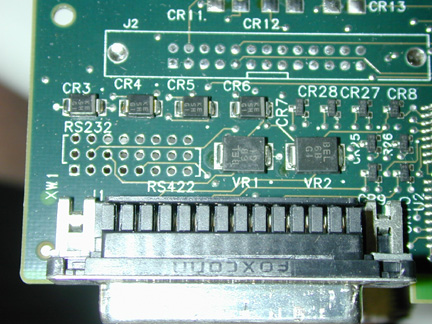

12. Individuate l'angolo della basetta principale dove c'e' il connettore D a 25-pin "J3".Notate che ci sono tre linee di 8 buchi spaziati 0.1" e marcati "RS232" e "RS422":

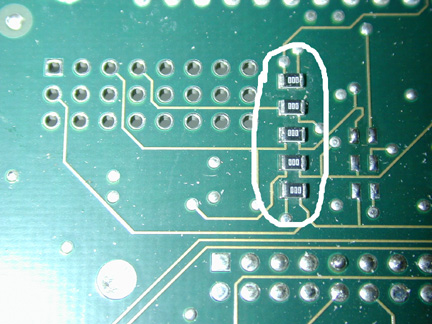

13. Rotate attentamente la basetta principale e individuate le 5 resistenze da zero Ohm (come cerchiato nella foto) - esse sono proprio a destra della fila di 3 x 8 buchi gia' individuati al punto 12 sopra - dovete rimuovere queste resistenze, naturalmente molto attentamente!:

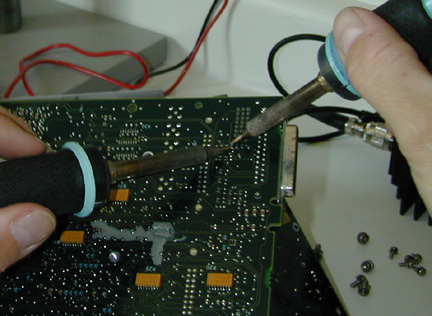

14. Per rimuovere le 5 resistenze da 0 Ohm io ho usato due saldatori. Questa tecnica funziona molto bene e consente di rimuovere le parti senza danneggiare la basetta. Notate che io ho rimosso le resistenze prima di pulire la sostanza appiccicosa sulla basetta!



15. Dopo, girate la basetta e saldate tre file di 8 piedini spaziati 0.1":



16. Mettete 8 ponticelli di corto sul collegamento dell'RS-232, cosė:



17. Questo e' tutto. Bene, non completamente, dovete ancora riassemblare il tutto in ordine inverso:



18. Quando avrete riassemblato tutto il ricevitore, dovrete fare un cavetto per connettere l'RS-232 alla porta COM del PC. Molte persone, al giorno d'oggi, hanno un connettore a "D" a 9 poli nella COM port dei loro PC, bene questo e' quello che descrivero'.

9-pin D femmina (PC's COM port) al 25-pin D maschio ( porta del Z3801A) collegato come segue:

TXD (pin 3, 9-pin) to RXD (pin 3, 25-pin)



RXD (pin 2, 9-pin) to TXD (pin 2, 25-pin)



GND (pin 5, 9-pin) to GND (pin 7, 25-pin)



Per l'RS-232 ci sono solo tre connessioni da fare. Nel connettore a D a 25-pin ci sono anche altri segnali, come l'uscita a 1PPS, il clock a 10 MHz ed altri, ma per ora raccomando di collegare solo i tre fili dell'RS-232 (non usate un cavo gia' fatto con 25 fili ma fate il vostro cavetto con soli tre fili).

19. Ora e' tutto pronto per provare. Per colloquiare con questo ricevitore raccomando di usare il programma SatStat. E' stato fatto apposta per questo scopo e vi evita di perdere la testa ad imparare i vari comandi.E' disponibile dal sito di K8CU qui.

20. Quando farete girare il software per la prima volta, dovete configurare la COM port. Notate che il software sembra riconoscere solo da COM1 a COM4. Configurate la COM port come segue:

Baud Rate = 19200

Data Bits = 7

Stop Bits = 1

Parity = Odd

COM Port = {1|2|3|4}

Flow Control = None

Dopo che avete configurato la COM port ed acceso lo Z3801A con l'antenna collegata, cliccate su "CommPort - Port Open" ed il software dovrebbe iniziare a dialogare con il vostro Z3801A, mostrando lo stato del sistema. Se questa e' la prima volta che state usando questo ricevitore, io raccomando per iniziare di inviare un the survey command. Per fare questo, cliccate su "Control & Query" window, dopo selezionate il Control menu' e scegliete il "Survey" command ed inviatelo. Accertatevi che lo Z3801A abbia accettato i comandi inviati e sia operativo. Lasciatelo lavorare per una o due ore. Quando tornerete, il survey (rilevamento) dovrebbe essere completato ed dovreste essere in "Hold" mode con la corretta posizione data dal GPS. Lasciate l'apparecchio acceso per almeno 24 ore in modo che lui possa completare accuratamente l'acquisizione e la sincronizzazione.

Questo e' tutto. Io ne voglio usare uno nel mio laboratorio come standard di precisione a 10 MHz ed un'altro, messo in un contenitore con le batterie,  come generatore a 10 MHz per operazione in microonde in portatile. L'oscillatore, senza antenna connessa, andra' in "Holdover" mode ma rimarra' stabile abbastanza per almeno un giorno, permettendo di operare in portatile o in contest.

73, Dave, AD6A




73 de I6YPK
