Introduzione

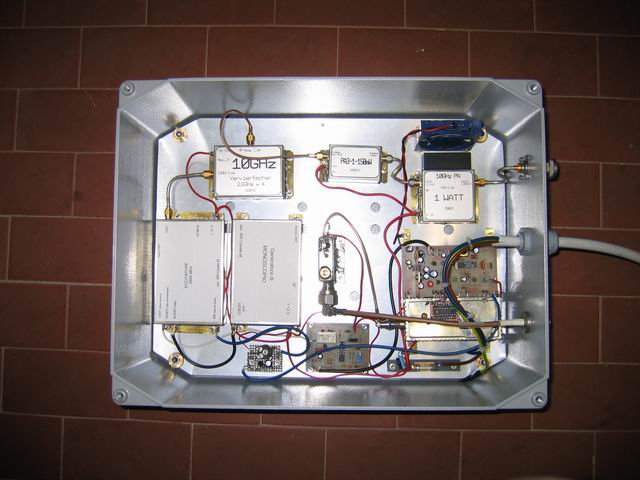

Andiamo ad analizzare lo schema a blocchi
del ponte. Il segnale ricevuto dal ponte a 1280 MHz inizialmente viene
preamplificato dal modulo chiamato PRE 1280MHz ed inviato al ricevitore. Dal
ricevitore utilizziamo due segnali d'uscita: V out (segnale di uscita video) e
BB (segnale di uscita banda base).

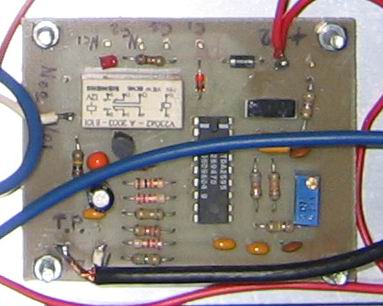

V out entra sul modulo 'syncro detector'. Questo modulo ha il compito di
rilevare un segnale video in ingresso del ponte e di conseguenza fornire una
tensione in uscita chiamata NO1. L'uscita del 'syncro detector' andrà a +12 volt
solo in presenza di un segnale in ingresso del ponte. Tale segnale (NO1) a sua
volta entra sul modulo 'eccitatore' all' ingresso +12SY. Questo segnale serve
all'eccitatore per commutare i suoi due ingressi (BB e V).
L'ingresso V dell'eccitatore è il segnale video in uscita dal modulo 'generatore
di monoscopio'.
Per semplificare le cose possiamo intendere con BB=segnale ricevuto dal ponte
(utente) e V=segnale del generatore di monoscopio.
Il nostro ponte trasmetterà in continuazione il segnale del monoscopio, ma
quando un utente cercherà di entrare sul ponte il segnale +12SY cambierà di
stato e farà commutare automaticamente l'ingresso dell'eccitatore da monoscopio
a utente (da V a BB).

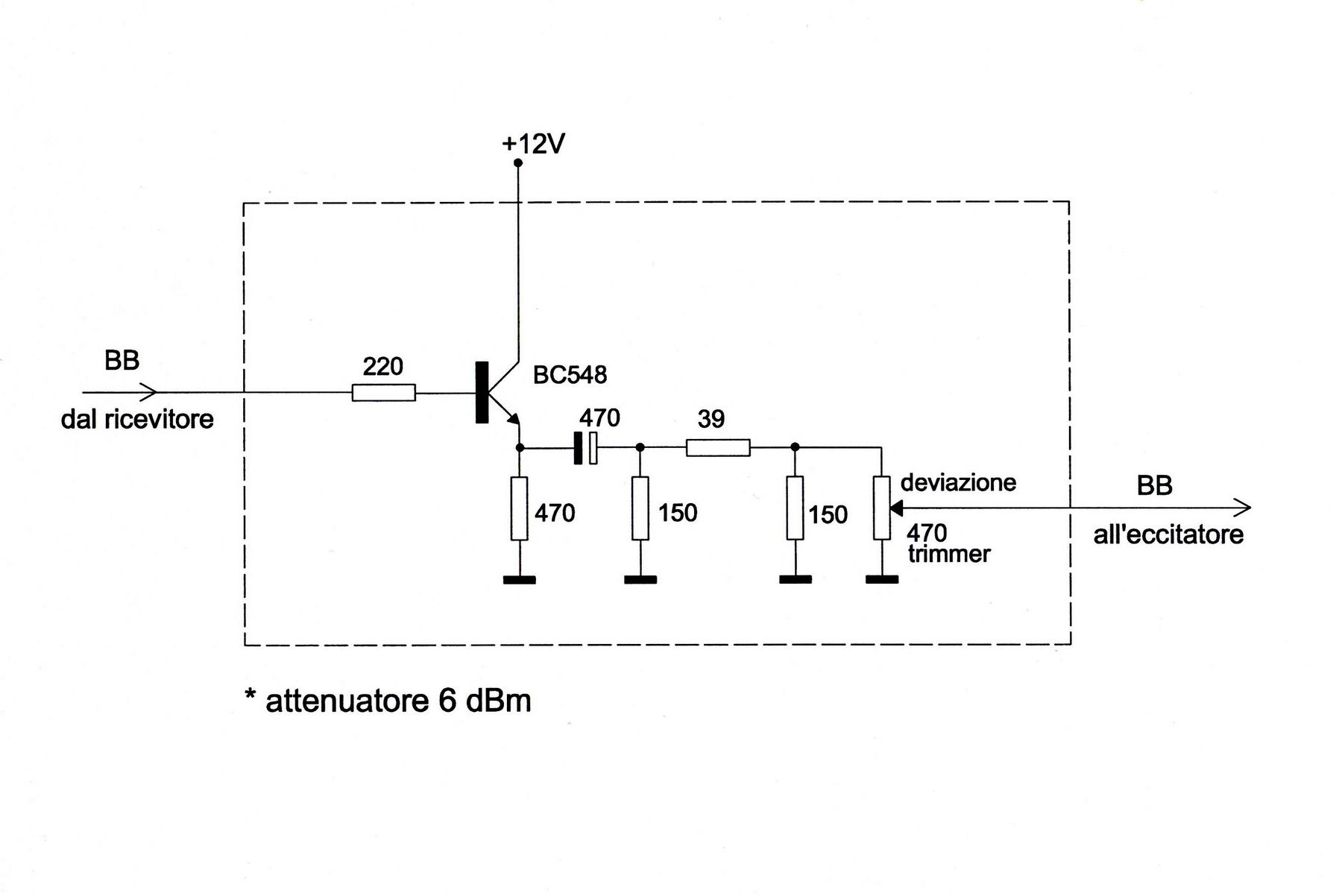

Il segnale BB proveniente dal ricevitore deve essere attenuato per un giusto
adattamento con l'eccitatore, questo compito viene svolto dal modulo 'attenuatore
6dB'.
L'eccitatore fornisce un'uscita RF ad un quarto della frequenza finale di
trasmissione del ponte. Nel nostro caso 2597.5 MHz (10390/4) e una potenza di
uscita di circa 10 mW.
Segue uno stadio quadruplicatore a 10390 MHz
70 mW. Questo modulo è il tipo VER3-50mW di fabbricazione DG0VE. Tramite un

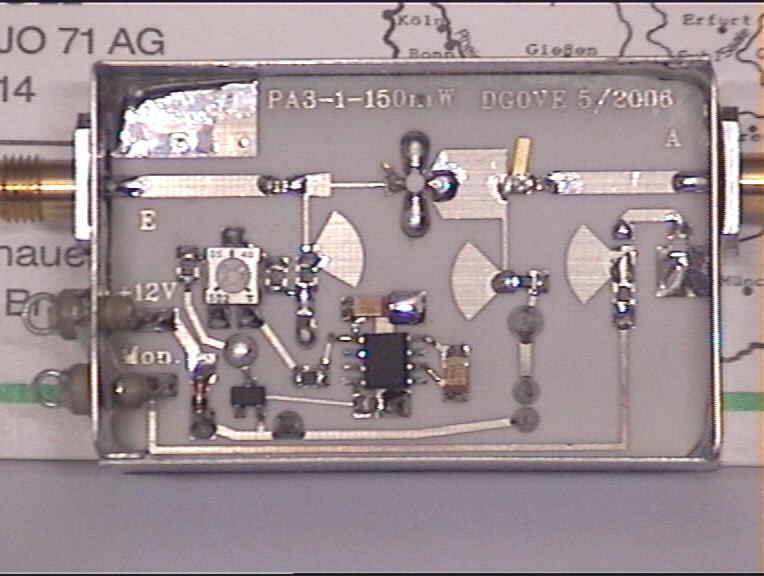

attenuatore da 3dB entriamo sul modulo driver da 150mW (PA3-1-150mW DG0VE) e
finalmente poi al finale da 1 W
Questo modulo è stato costruito da Roberto I2ROM. Possiamo trovare la sua descrizione su Radio Rivista di gennaio 2006.
VER3-50mW | |
frequenzbereich | 10...10,4GHz ( 10,5GHz) |
Steuerleistung | (2,5...2,65GHz) 10...20mW |
Ausgangsleistung | (10...10,5GHz) 45+/-5mW |
Ub / Ib | 11...15V / ca.120...130mA |
Nebenaussendungen | besser -45dB (typ. -50...-65dB) |
für 2,5 / 5 / 7,5 / 12,5GHz | |
Maße | 72x55x30 |
|
PA3-1-150mW |
Frequenzbereich |
10...10,5GHz |
Eingangsleistung |
0....max. 50mW |
Ausgangsleistung @ -1dB Kompr. |
bei 10...12mW in ca. 150mW |
Ausgangsleistung max. |
bei 30....40mW in >.170mW ( typ. 180mW) |
Verstärkung |
typ. 11dB ( min. 10,5dB , max 11,5dB) |
HF-Monitor |
ja |
Ub |
11.....15V |
Ib |
ca. 70mA |
Maße ohne Buchsen |
55x35x30 |
|
PA3-1-1W |
Frequenzbereich |
10...10,5GHz |
Eingangsleistung |
0....max300mW |
Ausgangsleistung @ -1dB Kompr. |
bei 140mW in ca. 0,8 bis 0,9Watt |
Ausgangsleistung max. |
bei 180....250mW in ca. 1,0 bis 1,2Watt |
Verstärkung |
typ. 7,5 bis 8db ( min. 7dB , max 8,5dB) |
HF-Monitor |
ja |
Ub |
11.....15V |
Ib |
ca. 300 ....400mA ( I ruhe 200mA ) |
Maße ohne Buchsen |
72x55x30 |
|
