DVB-S ik1hgi

Ho iniziato questo progetto DVB-S il 20 Maggio 2014 con il supporto di aiuto da Fabrizio Bianche iw5bdj mi parlava di poter fare questo progetto Digitale DVB-S, da realizzare mi disse tu hai già una piccola esperienza acquisita nel passato sul sistema Analogico ATV, ho visto il sito dell'autore G8ajn cosa ha realizzato e cosa si trattava

ho studiato è di capire il progetto DVB-S.



Parlai con Fabrizio che lui lo aveva realizzato già da un anno mi fece vedere il prototipo già funzionante avendo preso pratica dal montaggio mi aveva convinto.



Inizia a realizzare nuovo PCB con il  programma Circad98, avendo quello originale  mi trovavo in difficoltà a stampare il suo pcb per poter iniziare il progetto DVB-S dopo due giorni nasce il nuovo pcb in formato Circad98. dopo una settimana ordina tutti i componenti facile reperibili da Farnel componenti.

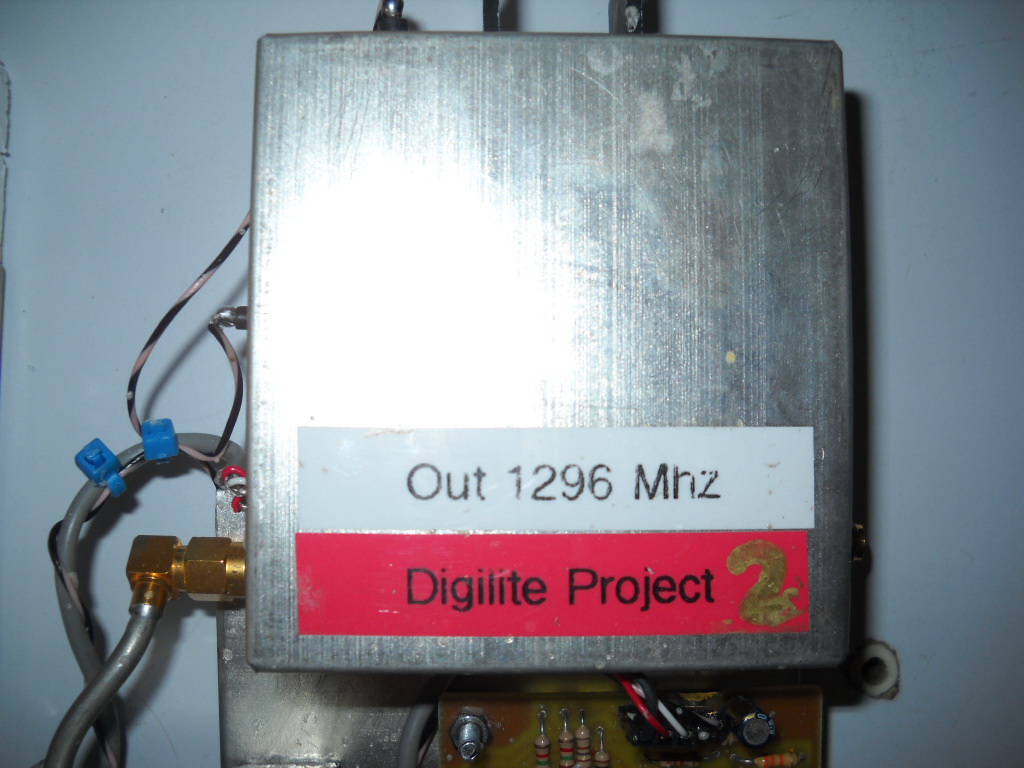

OLC Frequenza 1249 Mhz

Modulatore DVB-S 1mW



Ecco questo è il sistema che organizza per il suo lavoro di trasmissione il Modulatore a viene inserita una frequenza tramite OL che noi possiamo programmare da 1240 Mhz a 1260 Mhz  e quello che ho fatto io, il sistema del autore certamente e più professionale e direi nettamente migliore.

La versione base che si chiama "DigiLite" ( Digitale leggero ) sfrutta come encoder Mpeg2 un PC poi il principio è lo stesso, e lo sperimentatore lo può auto costruire con tranquillità senza problemi come abbiamo, stiamo facendo noi. Di seguito un Link:  http://www.g8ajn.eyrg.net/

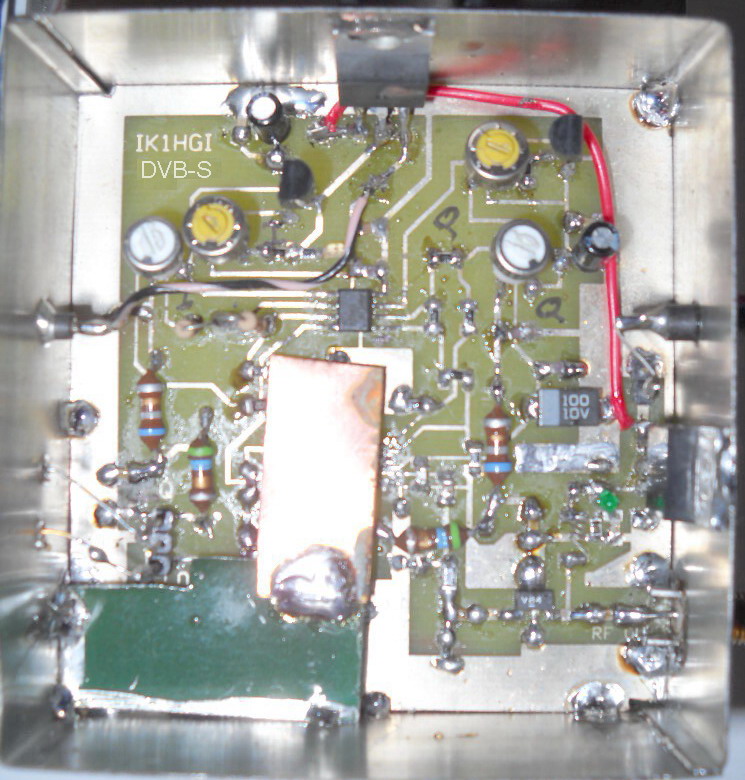

Modulatore DVB-S 1mW



Questo è il Modulatore la parte più importante, il Trasmettitore dove noi possiamo impostiamo frequenza tramite OL che noi possiamo programmare da 1240/1250 Mhz quello che ha realizzato Ciamba Alberto, una volta fatto settato.

il modulatore la parte RF in uscita e intorno 0,1mW 0 dB



IL sistema del autore certamente e più professionale e direi nettamente migliore.




Oggi 27 Luglio 2014 abbiamo iniziato a fare le prove di Trasmissione, con l'aiuto di Fabrizio IW5BFJ, ho attivato la prima fase di trasmissione con il mio DVB-S a trasmettere la ricezione ho ricavato il segnale sul Digitale DVB-S come si vede sul filmato, utilizzando come contatto Skype, dal suo QTH di Siena io qui a Cerano Fabrizio mi chiedeva come mettere la configurazione del ricevitore sat 10975 e 400baud rade alla fine la ricerca  le prove lui parlava come dovevo fare la sistemazione della frequenza 1.297Ghz sul decoder Digitale Sat, questo ho applicato due piccole antenne un pezzetto di filo come trasmissione con le sue dimensioni sulla carta ha un guadagno di 20 dB. con uscita in potenza di 12 dB che sono esattamente 0,1 mWatt



__________________________________________________________________________________________

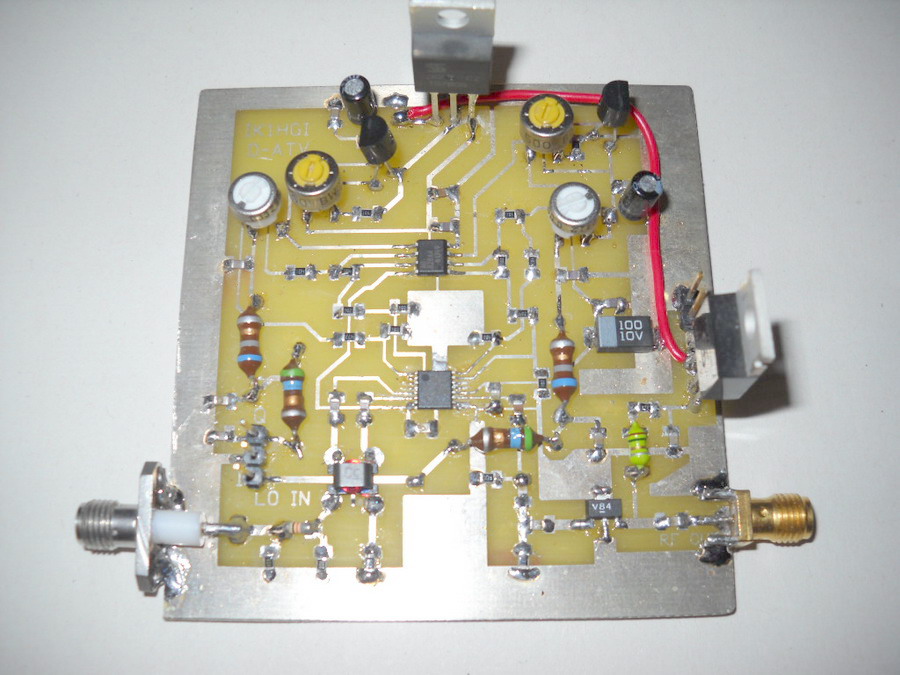

Modulatore DVB-S 1296 Mhz







La versione base che si chiama "DigiLite" (Digitale leggero) sfrutta come encoder Mpeg2

un PC poi il principio è lo stesso, e lo sperimentato con l'aiuto dei amici di Siena, si può costruire con tranquillità senza problemi come abbiamo, e stiamo facendo noi, i moduli e

i sistemi Digitali con il PC, se volete andare sul sito Originale del autore G8AJN da tutte

le prestazioni importati  http://www.g8ajn.eyrg.net/



Per il resto noi abbiamo scelto di trasmettere in digitale anche dalle case, quindi non

basta un modulatore, ma ce ne vuole uno per ognuno.


Inoltre trasmettere da casa in ATV analogico in audio e video del modulare sul ponte di Varese, ha la possibilità di poter entrare in Analogico ed uscire sul Digitale del sistema DVB-T con un ricevitore Digitale Terrestre, il digitale non lo trovo una soluzione professionale sul Digitale, sono due sistemi su uno Analogico e Digitale.


La qualità è legata alla ricezione analogica che può avere rumore di fondo a secondo di come si riceve, la cosa che il digitale non ha per nessun rumore, o funziona o non funziona, ma quando funziona non si parla di rumore solo di qualità .


Quindi i due sistemi sono completamente diversi e non paragonabili, ad ognuno può piacere assecondo la tasca che può spendere il DVB-S DVB-T, ma visto anche i partecipanti qui nella zona si contano sulle dita di una mano 2, avere scelto il T avrebbe voluto dire fermarsi. cosi il diverso ho realizzato anche il Digitale S



G8AJN la nuova versione.

http://www.g8ajn.eyrg.net/dlindex.html



___________________________________________________________________________________________________________________________

Vai in alto



Mi rimane altro che augurarvi buon lavoro saluti  ik1hgi Antonio

Se avete dei problemi mandami un messaggio rispondo, accetto consigli,

 e-MAIL Antonio ik1hgi
