Il primo OSCAR in orbita
Geostazionaria: Phase
4-A Solo pochi giorni fa
la designazione Amsat
QO-100: Qatar-Oscar 100
Il satellite che ospita il nostro payload,
Es’Hail-2, è stato lanciato il 15 Novembre 2018 da Cape
Canaveral (Air Force Station Space Launch Complex 40) su un
Falcon 9 di SpaceXCome molte persone hanno dato la possibilità a tutti
radioamatori di collegarsi con Satellite geostazionario Sat
Q-O -100 Es'Hail-2P
OSCAR payload: - S-band UP / X-Band DOWN -
Linear Transponder (bent-pipe) - WB: DATV & NB: SSB, CW, PSK Es'hail-2 (P4-A) il primo OSCAR geostazionario del Qatar
(2400 Mhz UP - 10.489 Mhz DW) Stazione RX
Parabola 60 Primo fuoco Stazione TX
Parabola 80 Offset 10W SSB/CW) (DATV a banda larga da 10W
)
Prima di tutto dobbiamo capire
che tipo di rete si voglia
utilizzare, per il mio conto ho
utilizzato quella che usano i
venditori di canarini, che
realizzano le gabbie grandi per
i canarini, da qui mie arrivata
la scintilla... ho usato
diametro 10x10 la costruzione non e
critica basta avere delle idei
ben chiare, ho notato che alcuni
fanno tante domanda ma non si
documentano e di pensare come
fare!!! le ricerche sono utili
quelli che realizzato altri OM
come fare, però e bello avere
tutto a portata di mano ciò il
piatto pronto!! io non posso
spiegare tutto!!! realizzo per
fantasia senza leggere, vedo,
penso e realizzo, tutti mi
dicono che hai una cellula molto
sviluppata per realizzare i tuo
divertimenti,
mi sono documentato solo di
vedere come venivano
fatte le
costruzioni, non ho scrittura da
proporre, vedo la descrivo
quello che penso faccio.......
per poter piegare
prima di tutto di deve calcolare
le dimensioni che si voglia
realizzare qui ce il programma
come viene calcolata ho
usato il fd/5

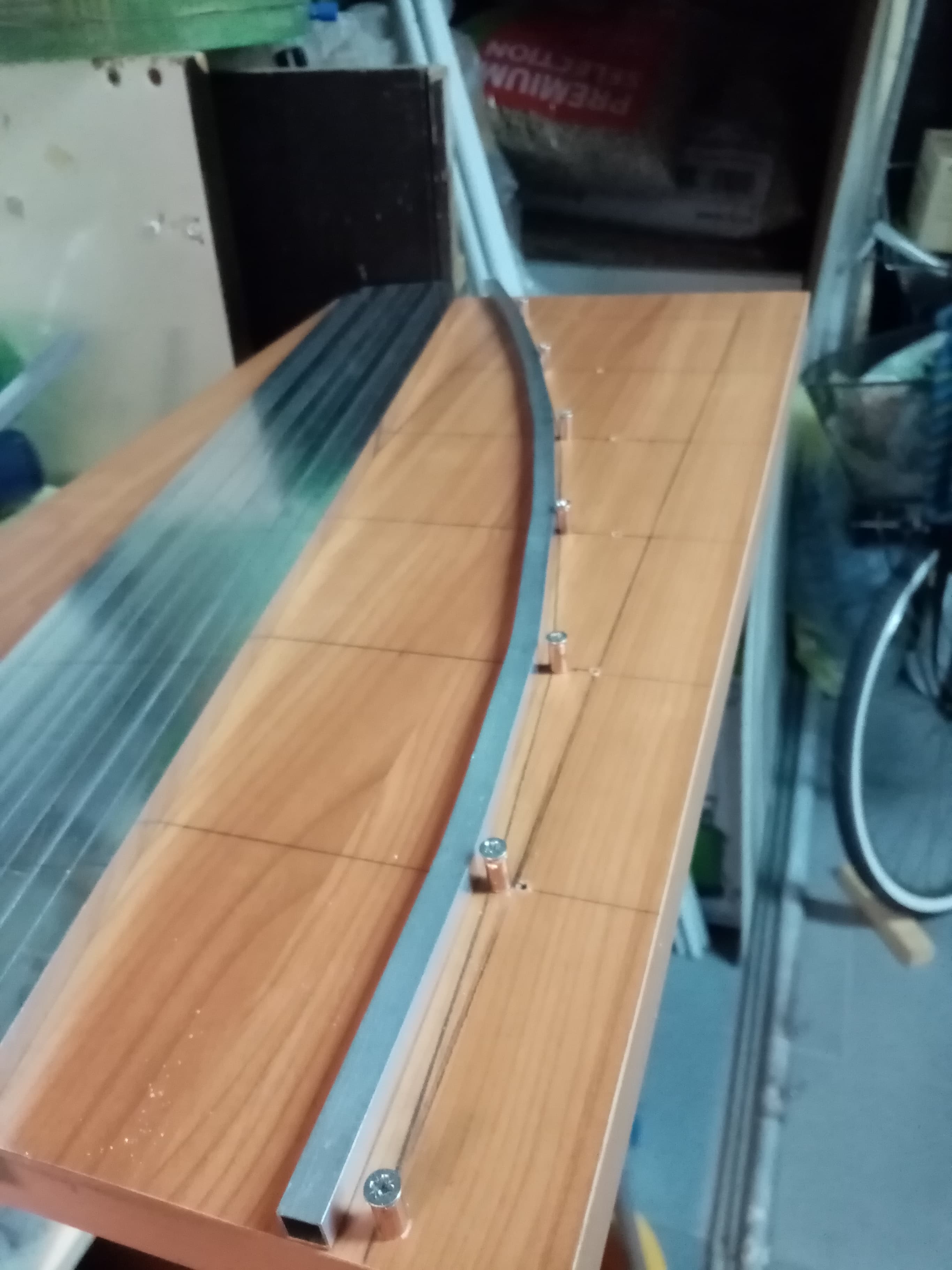

La prima cosa dobbiamo avere
tavola di base
lungo 70 cm, ho iniziato a
disegnale passo di 10 cm per 7 volte i
punti che il programma mi ha
calcolato, e ho utilizzato Parabola Calcolatore,
dal primo punto 0 (zero) come
si vedere foto di schematico è creare i punti
dove viene piegato appoggiando
sulle vite, i punto dove avviene la piegatura
esatta, (io lo chiamo la DIMA) mi
da i punto esatti da piegare

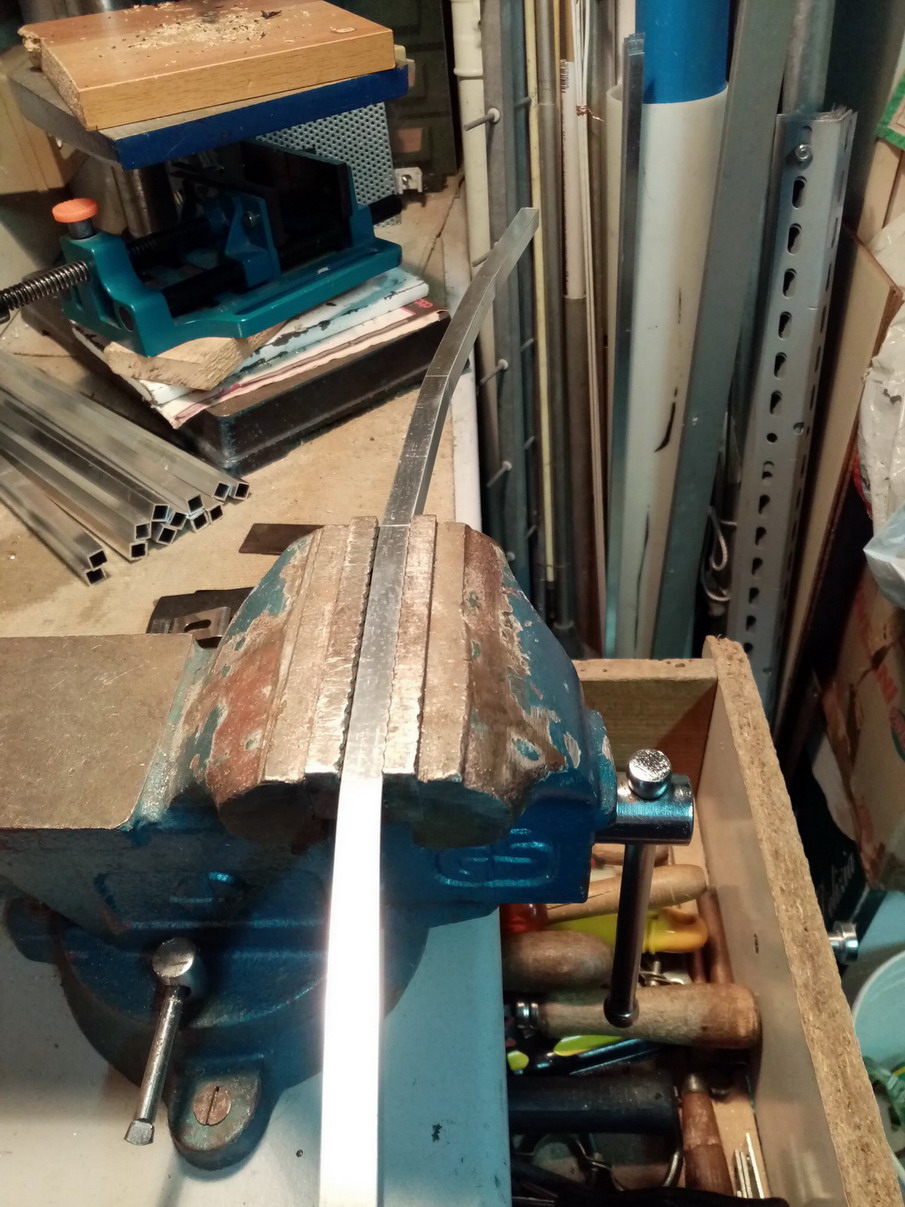

con l'aiuto la morsa, come si vedi la foto una volta
fatto fatto e messo di vedere
come si comincia a piegare avendo
segnato con un pennarello i punti di piegatura, dare una leggera piegatura
ogni 10 cm vedi tavola e vedi foto
morsa.

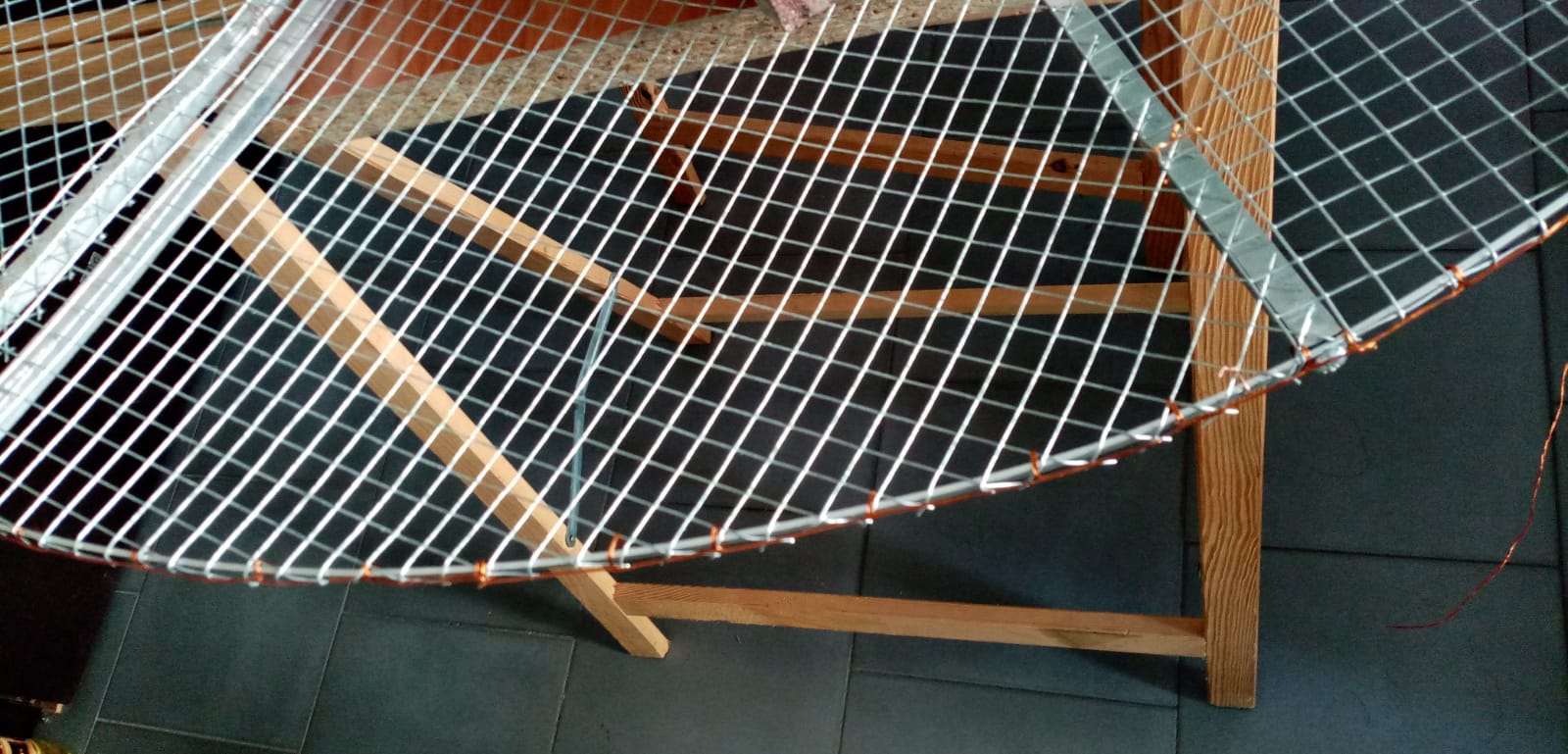

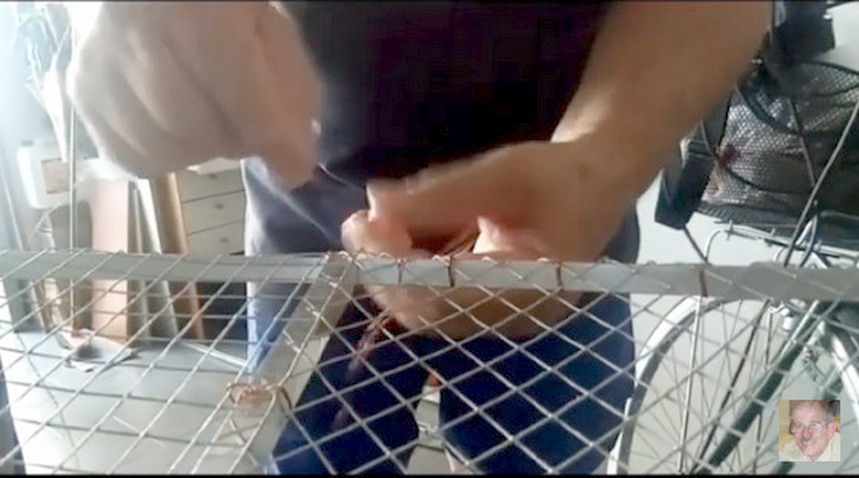

Una volta tagliata la rete e
messa nella sua impostazione in
modo stesa si deve legare un
filo zingano sottile del 0,4 mm
tutti i punti che viene steso le

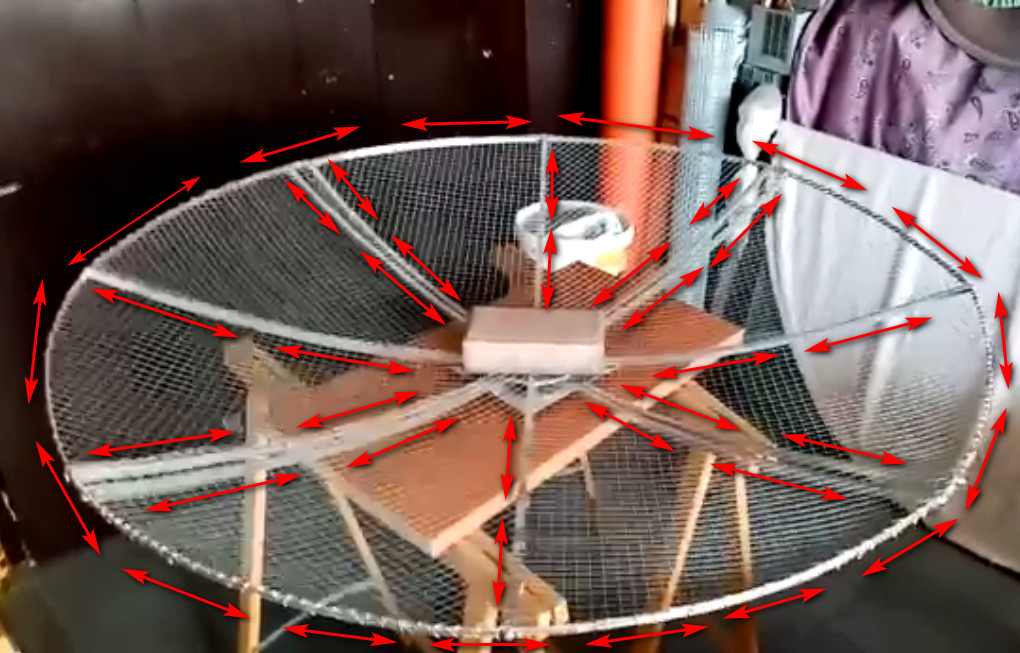

foto sulle tracciate in rosso indicano come realizzare la
legatura che rimarrà ben stesa

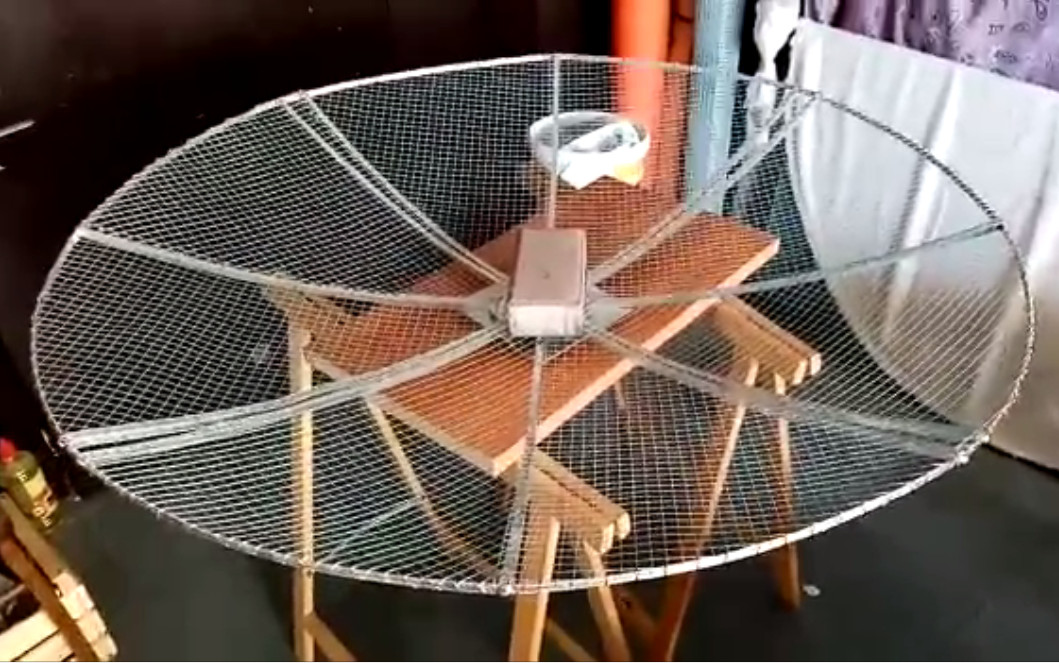

Sulla nuova
parabola da 120 cm per evitare
danni alle mani alla fine ho
fatto il modo di piagare i punti
è verrà la legatura ho cucitura

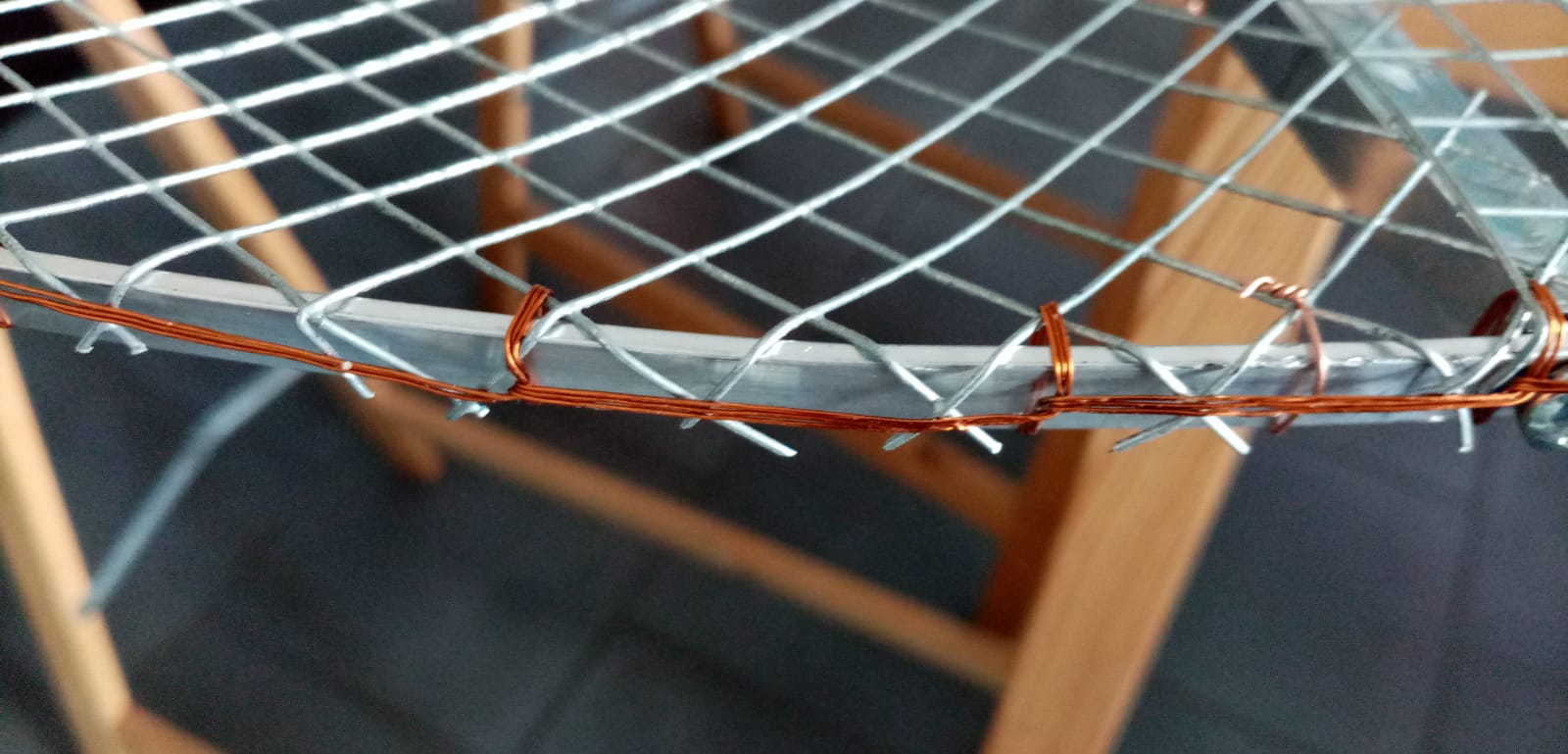

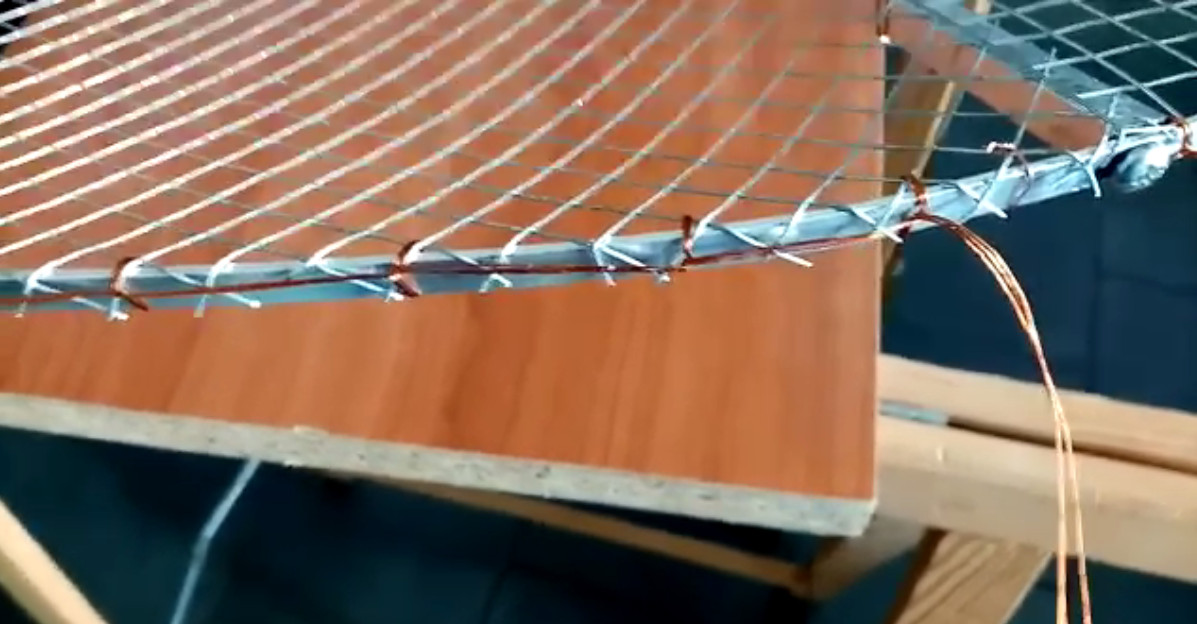

Qui ho fatto
tutti i punti di legatura della
parabola prima con filo di rame
sottile da 03, x 3
come foto, dopo
finito messo anche il filo da
0.4 mm
Tutto il tempo
trascorso il periodo estivo
Agosto, anche la sera non caldo
con aria fresca si lavorava
bene, insomma tutta parabola
l'aria del perimetro sono 20 metri
di filo
73 Tony IK1HGI

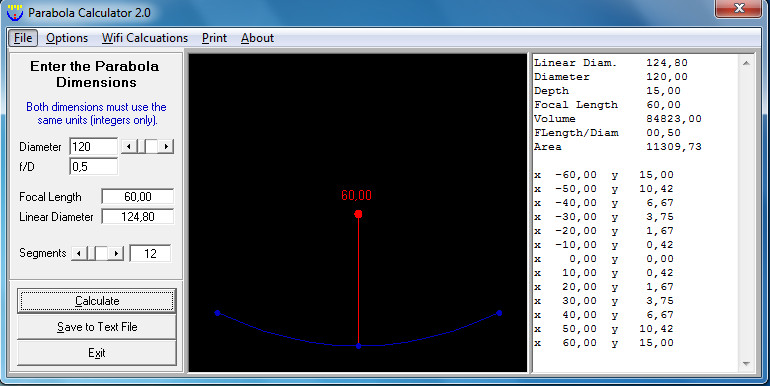

Programma come
impostare per avere una parabola, una 120 cm con la
profondità 15 cm e il fuoco 60 cm,
qui il
programma ho utilizzare per la
realizzazione.

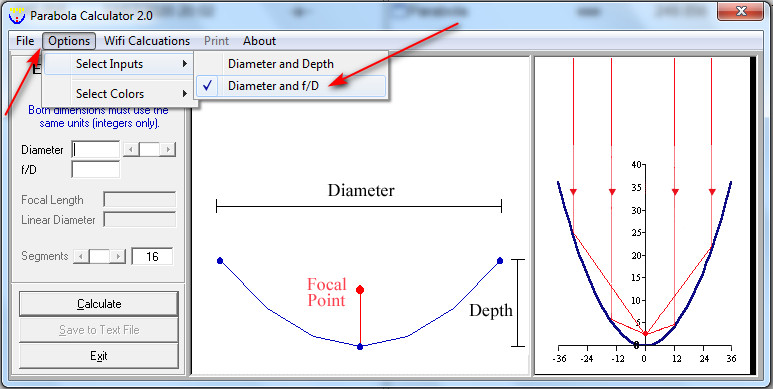

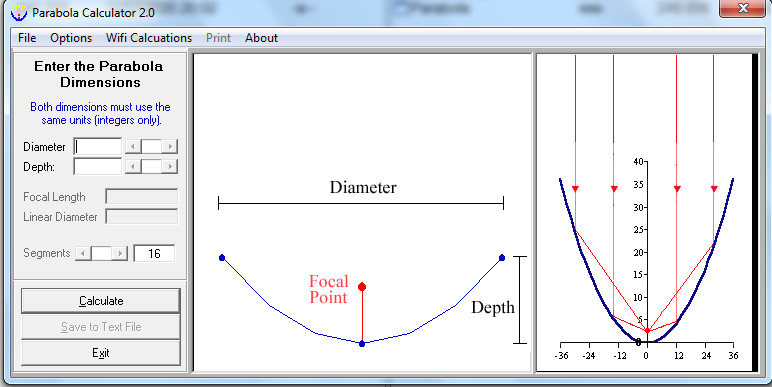

Alcuni indicazione di come
impostare il programma indicati
sulla foto
Ho realizzato un filmato con tutte le parti in costruzione
Grazie aver
visualizzato le mia pagina sulle informazioni,
spero che sono state utili solo
chi ama la sperimentazione arriva
tante idei Hobby fai da
te
