Questa realizzazione dedicata agli OM
interessati alle comunicazioni ATV, trattasi di un
TEST di scrittura per trasmettere un testo via ATV per
la ricezione dei segnali delle barre con la scrittura.
Il processo di costruire, ottenuto con
l'impiego con risonatore pertanto i segnali d'ingresso alle
frequenze di nominali sono traslati in uscita rispettivamente
al fine di assicurare la migliore riproducibilità di
risultati e costi contenuti. Le prestazioni per ottenute

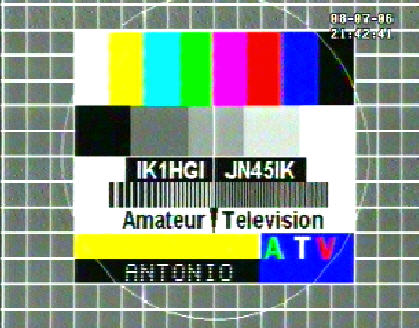

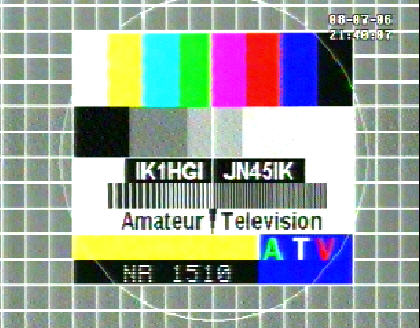

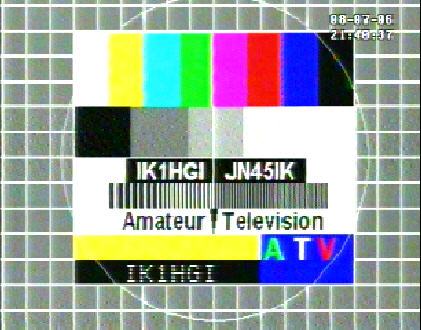

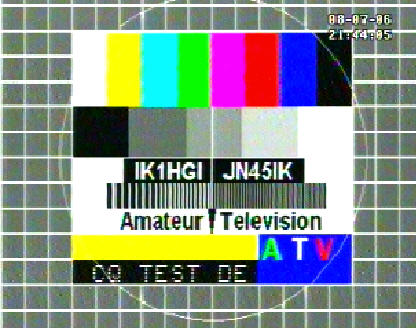

nei primi 10 esemplari sono sulle foto sotto, la posizione del testo e formato delle due
barre una laterale ed una sotto assecondo la posizione da voi desiderata,
una volta avviato il programma capirete voi stessi, senza poter fare la mia piccola
relazione di come in postare, il testo ed scritto il Francese.
Buon lavoro della Programmazione delle file.hex da caricare sulla PIC 16F84
Un sistema di video overlay è un dispositivo che consente di sovrapporre testo
(o un logo) in un video, a volte anche con il tuo call "ik1hgi" Possiamo quindi cogliere l'occasione per diffondere
le informazioni, localizzazione, locatore, call ,qth, ecc. Ricordo l'autore di questa

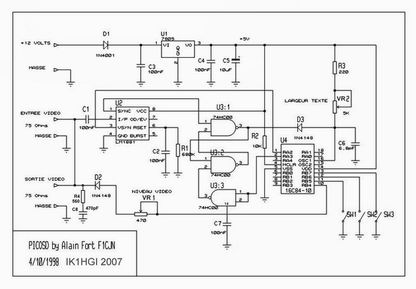

OSD assemblare del programma, va ricordare Alain F1CJN. Ho semplicemente
inserito una R4 resistenza da 560, condensatore C8 470pF, il
compito che oscillava quando trasmettevo con la telecamera,
la scrittura oscillava.

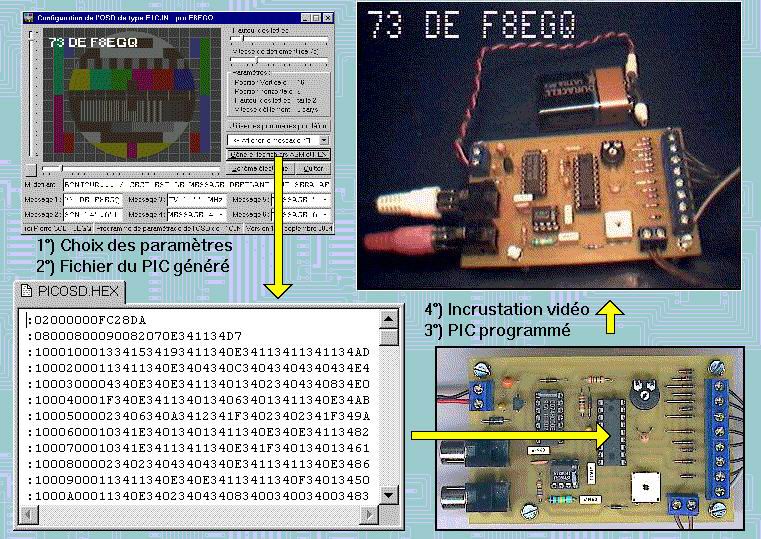

Molto particolare, per la programmazione del programma per creare il file call.HEX,

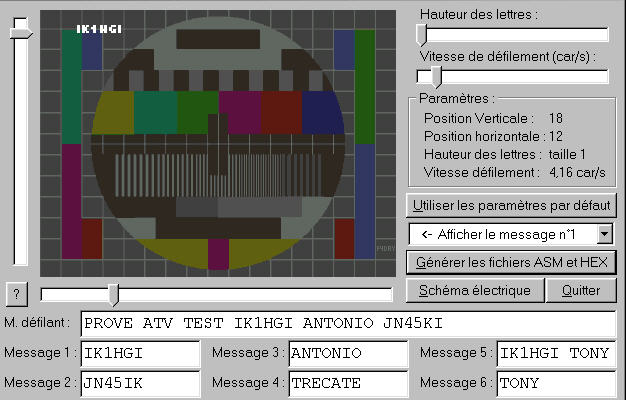

lanciare PIC-OSD per
modificare i messaggi nelle caselle di immissione, selezionare le
lettere, la velocità di scorrimento del messaggio, e in una certa
misura, la posizione del testo schermo, quindi il programma genera
automaticamente il file PIC-OSD.ASM (la fonte) e PIC-OSD.HEX
(hex il file per essere programmato in CIP), che corrispondono a
questi parametri.
Una volta programmato il PIC 16F84.
