Lo spunto è stato preso dal programma
del PIC Dream di Alain Fort e Peter Knight, apparso su CQ-TV 180 del BATC. Il
circuito sperimentale e l'elaborazione del software sono dovuti alla maestria di
Salvatore, IW2KGH, mentre il circuito elettrico e stato presentato definitivo è stato realizzato in
dall'autore
PE1PWB Cosi ho
letto il suo artico dopo che ho realizzati dei diversi Mire ed Monoscopi, ho
deciso da realizzare ultima relazione con pochi componenti, ho realizzato il
circuito PCB
la cosa mi ha in curiosato per il fattore dei 3 trimmer, dei colori R-G-B che si
può fare dei diversi composizione dei colori del video.
Nella foto il circuito finito
Barre elettrico Pdf

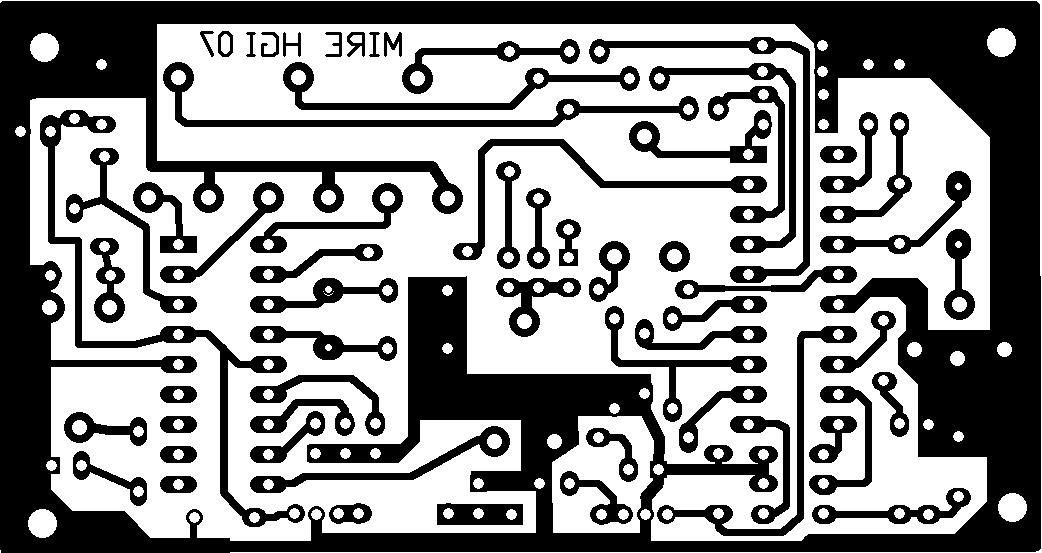

Barre print Layout PCB.pdf

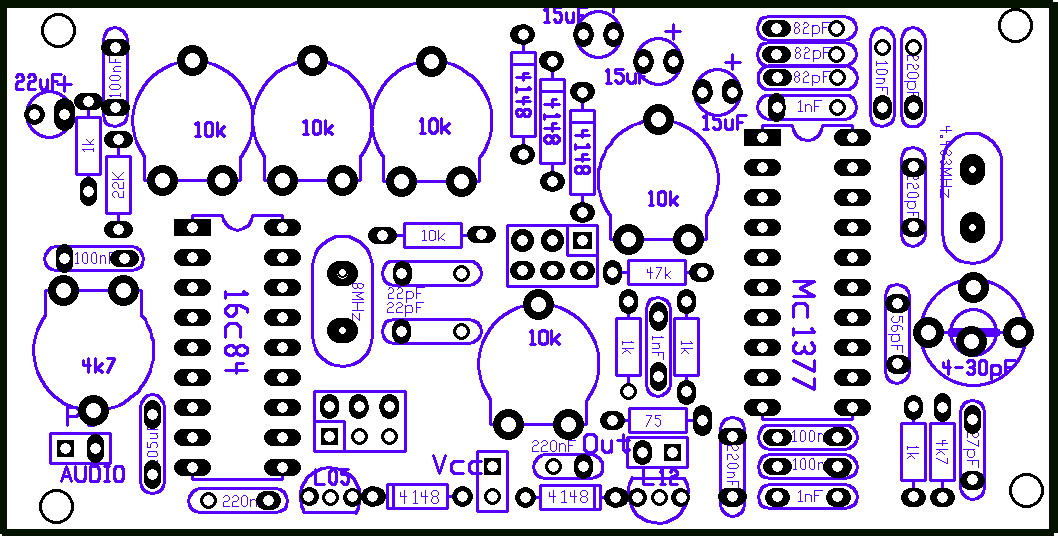

Barre print Layout Componenti.pdf
Barre HEX & ASM
Programma Set-MonoPic
dell'autore ik8uif
Circad98 Master da realizzare
Download Programma Circad98
Video Call
Generator.pdf
Nuovo programma Set Mono pic creato da Ik8UIF
per una facile gestione dei dati di testo da modificare con facilita sullo
scorrevole, tipo
PIC DREAM
facile gestione dei dati da inserire nel
Monoscopio PICDREAM o SKTGEN5. Il programma crea i
parametri direttamente nel file HEX escludendo quindi la
compilazione in Assembler. Nuovo file HEX debugged dalla
versione V05, sotto alcuni programmi utile.
Software versione mire-ATV
http://hamradio.lakki.iki.fi/new/Atv/pic/SKTGEN/software.htm
Descrizione della
realizzazione
Il circuito è in grado di generare una
immagine a colori composta di vari campi: nella parte
superiore si presenta scorrevole con fino a 51 caratteri. E' possibile, mediante due pulsanti, scrivere il testo, impostare la velocità di scorrimento e il colore dello sfondo nella parte centrale appare una serie di barre a colori nella parte inferiore più esserci una scritta fissa con un massimo di 9 caratteri,
la scritta fissa, il colore dello sfondo possono essere impostati mediante i due pulsanti menzionati sopra. Tutte le impostazioni e le scritte rimangono memorizzate anche in assenza della tensione di alimentazione. Il circuito genera pure segnali di bassa frequenza, onde quadre filtrate, a scelta uno continuo a 244 Hz oppure
l'altro con due toni alternati di 244 Hz e 488 Hz. La selezione avviene tramite i
soliti due pulsanti, questa realizzazione è stata concepita per
l'identificazione di una stazione fissa ATV o di un ponte ripetitore. Il
circuito risulta indispensabile nei collegamenti DX o nei contest ATV, poiché è
possibile rilevare in un attimo tutti i dati richiesti dal log : nominativo,
numero, QTH, ora, colore e audio.

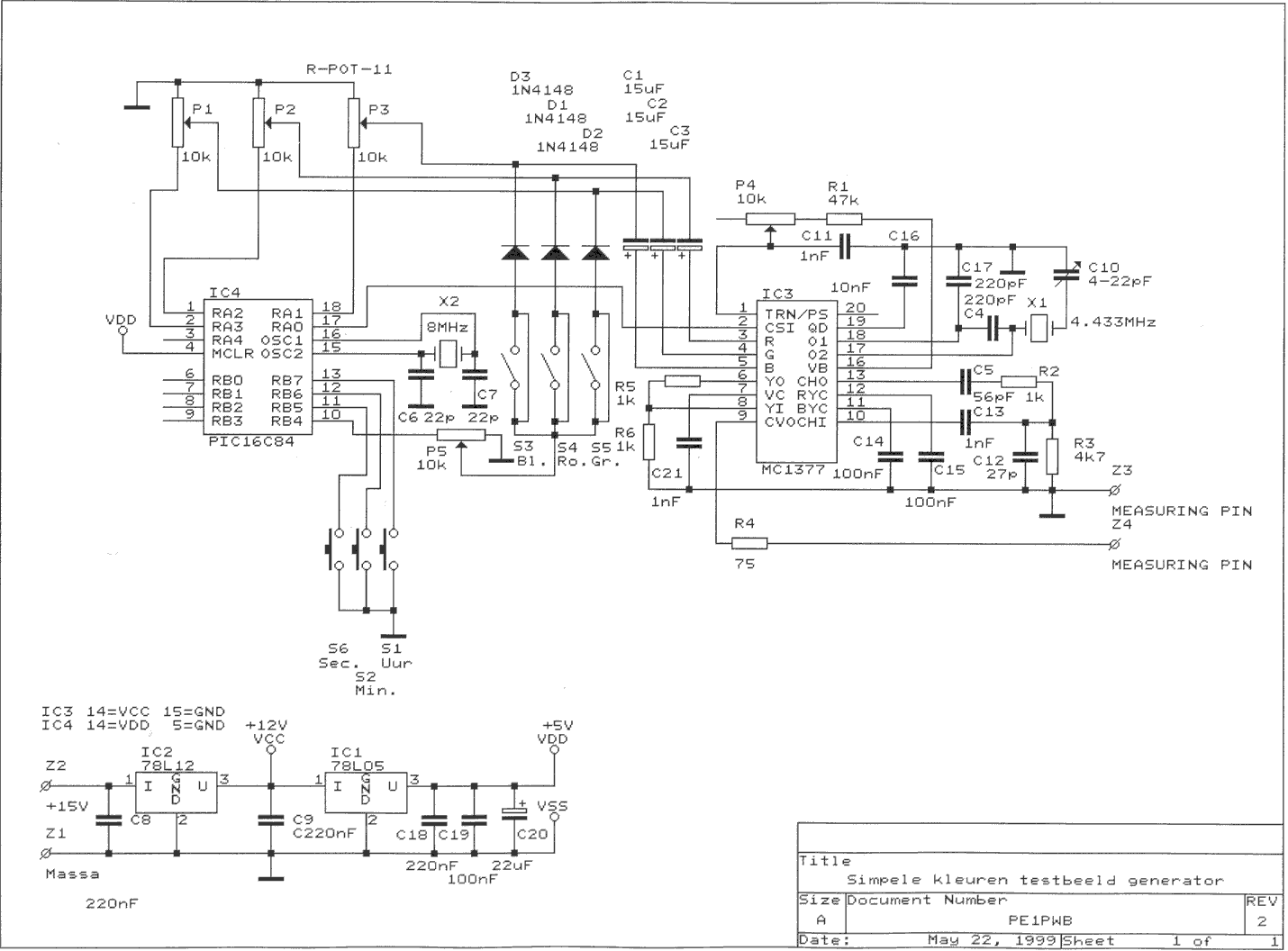

SKTGen Schema dall'autore
PE1PWB on page site
http://www.pe1rfs.nl/stkgen.html home Page
http://www.pe1rfs.nl/stkgen.html

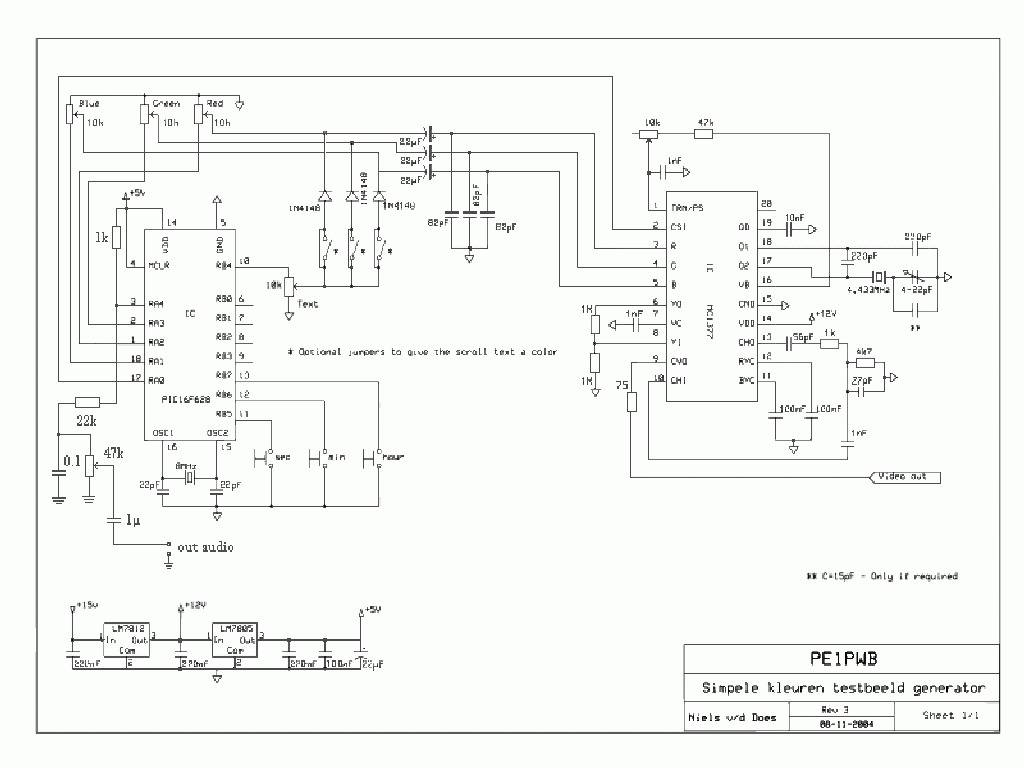

http://www.pe1rfs.nl/images/Schema.JPG schema elettrico
|
IC4 |
1 |
pic16f84 (v7.2) |
C22,C23,C24 |
3 |
82 pF |
|
IC4 |
1 |
pic16f628 (v7.5) |
C5 |
1 |
56 pF |
|
IC3 |
1 |
mc1377p |
C11,C13,C21 |
3 |
1 nF |
|
P1,P2,P3,P4,P5 |
5 |
pot 10 k |
C4,C17 |
2 |
220 pF |
|
D1,D2,D3 |
3 |
1n4148 |
C6,C7 |
2 |
22 pF |
|
X1 |
1 |
4,4336 MHz crystal |
C12 |
1 |
27 pF |
|
X2 |
1 |
8 MHz crystal |
C10 |
1 |
4-22 pF trimmer |
|
IC2 |
1 |
78L12 |
C16 |
1 |
10 nF |
|
IC1 |
1 |
78L05 |
C25 |
1 |
15 pF |
|
C20 |
1 |
22 uF - 16 volt |
R1 |
1 |
47 k |
|
C1,C2,C3 |
3 |
15 uF - 16 volt |
R2,R5,R6 |
3 |
1 k |
|
C14,C15,C19 |
3 |
100 nF |
R3 |
1 |
4k7 |
|
C8,C9,C18 |
3 |
220 nF |
R4 |
1 |
75 ohm |
Realizzazione
Se avete
difficoltà nel reperire il materiale o ancora se non siete in grado di montare
il circuito, potete rivolgervi agli indirizzi indicati alla fine dell'articolo,
ho una e-mail per chiarimenti in merito del progetto.
dall'autore
PE1PWB on page site
http://pe1pwb.pi6atv.com/english.htm
Lo schema elettrico è molto chiaro ed indica tutti i componenti utilizzati. In
linea di massima non dovrebbero esistere difficoltà costruttive, per ottenere la
precisione del croma dei colori,
occorre impostare la frequenza 4.433 MHz del quarzo, variando la
capacità del compensatore ad esso si trova l'esatta frequenza del croma, sullo
schema originale non e produce il tono. Per
ottenere il tono perturbare la misura con l'introduzione di
capacità parassite nello stadio ad alta frequenza, si consiglia di effettuare la
misura sul tono continuo che appare sul piedino 3 del PIC e di cercare di
ottenere una frequenza il più possibile vicina a 244,14062 Hz.
L'errore
giornaliero in secondi più essere calcolato nel seguente modo:
(frequenza misurata / 244,14062 -1) * 86'400.
Esempi :(244,15500 / 244,14062 -1) * 86'400 = 5,089 secondi al giorno
(ritardo)
(244,13300 / 244,14062 -1) * 86'400 = -2,69 secondi al giorno
(anticipo)

Combinazione dei pulsanti per
l'introduzione dei dati
La funzione dell'interruttore a
levetta collegato al piedino 11, che da qui in avanti verrà chiamato di
scrittura, è quella di permettere di passare dal normale
funzionamento, nella posizione "off", alla posizione "on"
per l'introduzione dei dati. Questa posizione viene
segnalata dall'apparizione del cursore sullo schermo. I due
pulsanti collegati ai piedini 12 e 13 permettono. Se premuti
contemporaneamente, questi due pulsanti servono a memorizzare i dati, a
spostarsi nei diversi campi e per reset il circuito.
Impostazione della scritta
scorrevole
Con l'interruttore di scrittura
sulla posizione "on", la scritta si blocca ed è possibile modificare il
carattere coperto dal cursore. L'interruttore è da commutare su "on" nell'attimo
in cui il carattere da modificare, o la posizione da cui si vuole iniziare a
scrivere, si presenta in alto a destra. A questo punto si sceglie il carattere
desiderato mediante i pulsanti e lo si memorizza premendo contemporaneamente i
due pulsanti. Allora la scritta avanza di una posizione e si prosegue con il
secondo carattere, poi con il prossimo, e cose di seguito fino alla fine della
frase, che deve terminare con un punto. Riportando il commutatore di scrittura
su "off" a scritta riprende a scorrere. Per ottenere uno spazio tra le parole o
cancellare un carattere si seleziona lo spazio nero che appare fra la lettera Z
ed il carattere 0 (zero).
mir_v05.asm
mir_v05.hex .
Impostazione della velocità di
scorrimento
Per impostare la velocità di
scorrimento della scritta si procede come segue: si porta il commutatore di
scrittura sulla posizione "on", si premono simultaneamente i due pulsanti due
volte di seguito. Con il pulsante collegato al piedino 12 è possibile variare la
velocità tra 5 valori possibili, mentre con l'altro, collegato al piedino13, è
possibile passare dalla nota fissa al segnale bitonale e viceversa. Si termina
l'operazione riportando il commutatore di scrittura sulla posizione
"off".
Cambio colore dello
sfondo
Lasciando il commutatore di
scrittura su "off", con uno dei pulsanti si imposta lo sfondo della scritta
scorrevole, mentre con l'altro quello della scritta fissa
Impostazione della scritta
fissa
Per impostare la scritta fissa si
porta l'interruttore di scrittura su "on". Premendo simultaneamente i due
pulsanti il cursore si sposta all'inizio della riga, nel campo della scritta
scorrevole, che indica il primo carattere della scritta fissa. Si sceglie il
carattere premendo singolarmente i pulsanti e lo si memorizza premendo
contemporaneamente i due pulsanti. Si possono immagazzinare 9 caratteri al
massimo. Per terminare si riporta l'interruttore di scrittura su
"off"

Con l'interruttore di scrittura su
"off", premendo simultaneamente i due pulsanti appare l'orologio. Con un
pulsante si regolano i minuti e con l'altro le ore, sempre in avanti, in modo
circolare. Se si premono di nuovo i due pulsanti appare la scritta fissa, e se
si mantengono premuti per almeno 3 secondi si alternano la scritta fissa e
l'orologio ogni 4 secondi. Per ritornare alla condizione normale si deve premere
di nuovo i due pulsanti simultaneamente.
Reset / inizializzazione
Se al momento dell'accensione si
mantengono premuti i due pulsanti si ottiene l'inizializzazione dell' EPROM con
i parametri di inizializzazione.
Versione monocromatica

Concludiamo con una proposta per chi
trovasse la realizzazione troppo onerosa.
Salvatore ha pensato anche a questo
ed ha progettato un circuito alternativo ridotto, con funzioni e prestazioni
identiche al precedente, funzionante con lo stesso software, ma con una scala
dei grigi al posto delle barre a colori e con sfondi neri dietro le scritte.
Ringraziamenti
Va riconoscimento a
Salvatore, IW2KGH, per l'ottima
lavoro svolto, per la programmazione del nuovo color Barre HEX & ASM,
eventualità se avere dei dubbi del programma HEX e trovate
delle soluzione migliore l'autore ha dato la possibilità
sul ASM potete variare delle modifiche, chiedere l'autore
per eventualità IDEE!!!
Barra dei
colori e (run) generatore di testo secondo PE1PWB
8 Febbraio 2011 By Klaus DJ7OO
Contatto e-mail tramite:
http://www.kh-gps.de/

http://www.kh-gps.de/fb1.htm
Messaggi Indirizzi dell' autori, del programma ASM
PICDREAM.
Posta elettronica,
Salvatore Pagnoncelli, IW2KGH Via Chiusa
8 I-24040 Bottanuco BERGAMO ITALIA
E-MAIL salvatore.pagnoncelli@tlt.alcatel.it |
Mi
rimane altro che augurarvi buon lavoro saluti ik1hgi
Antonio
