Questa realizzazione è dedicata agli OM
interessati alle comunicazioni ATV nella banda dei 6
centimetri, trattasi di un'antenna ha cerchietti per
la ricezione dei segnali nei segmento banda a 5 GHz
allocati ai radioamatori.
Il processo di costruire è ottenuto con
l'impiego con Risonatore operante a 5,8 GHz. Pertanto i
segnali d'ingresso alle frequenze di nominali di 5,7
GHz o
5,8 GHz sono traslati in uscita rispettivamente al fine di assicurare
la migliore riproducibilità di risultati e costi contenuti.

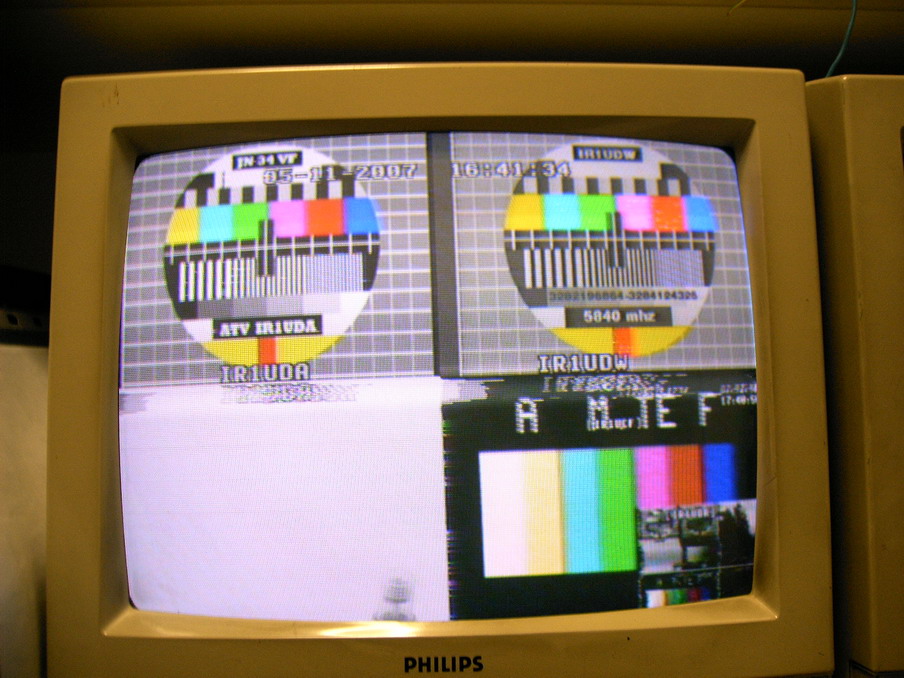

Le prestazioni tipiche ottenute nei primi 10 esemplari
costruiti sono: Guadagno 6dB
Mantenendo risultati buoni e
certamente adeguati per l'impiego ottimale per i due
cerchietti ed la sua costruzione deve essere perfettamente la
sua lavorazione essendo nella banda alta per i collegamenti
ATV terrestri. Il fattore di stabilità forzato
controllato dell'induttanza di
collegamento a massa dei terminali per
approfondire questo argomento si rimanda sulle foto che
conci divisa la sua lavorazione come ottenere la sua
perfezione la costruzione manuale della parte meccanica,
che si svolge con molto impegno. La prima antenna che ho
realizzata e stata
collegata ma il risultato di
un
Guadagno -8,5db
sulla frequenza 5.840 mHz, per
il fatto ho utilizzato del filo del 2mm anche il riflettore
era stretto della misura 40,5 x 60,5 mm poco sufficiente, nel seguito
ho utilizzato un sistema molto più adeguato ed la capacità in corto e stato
più che
sufficiente con un guadagno maggiore della prima antenna che
ho avuto un rapporto favorevole di -35db sulla frequenza
sui 5,840 mHz il terminale d'ingresso collegato su connettore
SMA la protezione contro eventuali scariche elettrostatiche, di
garantire una sufficiente soppressione della risposta.

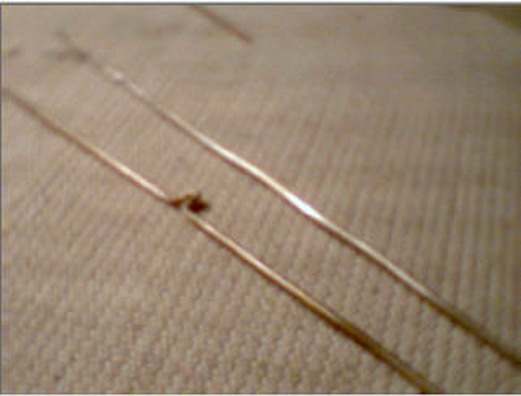

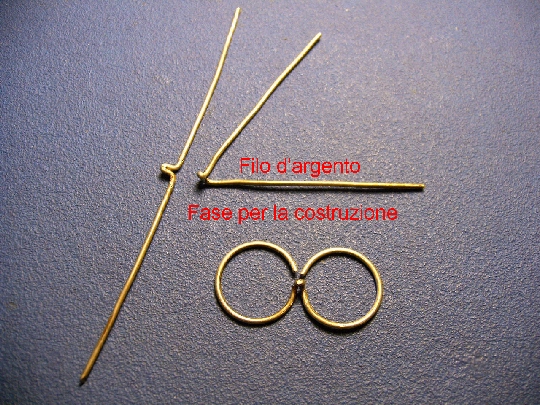

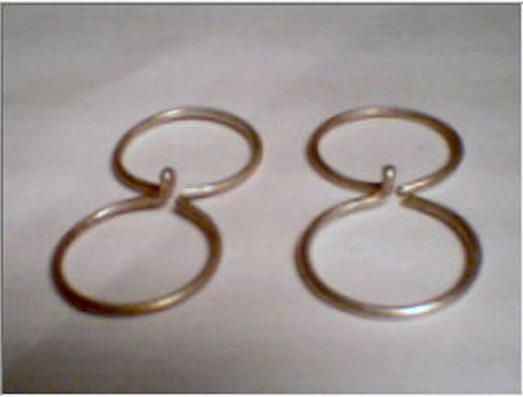

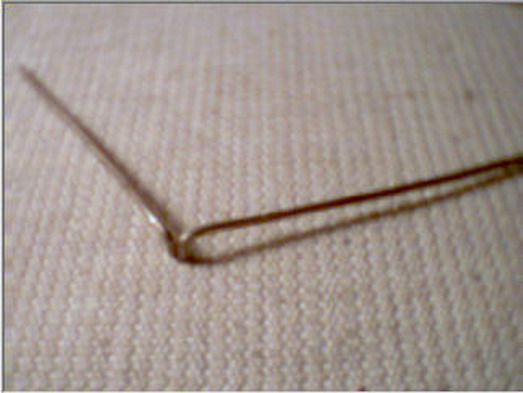

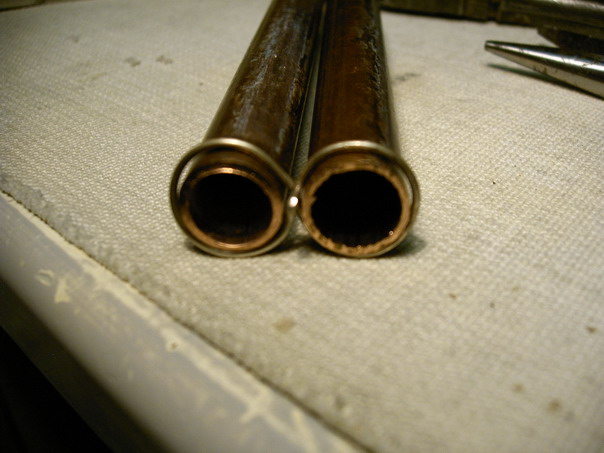

Infatti l'antenna e composta di un filo argentato da 1,2 mm
della lunghezza pari d'onda di
47,0 mm per lato devi la foto, due
cerchietti e il riflettore altezza fra deve essere di 6.5 mm
è riferita alla mezzeria del filo, questa misura deve essere
precisa perché stabilisce l' impedenza sulla frequenza
5,840 mHz.
Frequenza di risonanza
5.840Mhz Diametro del filo argentato =1 mm o
1,2 mm
Seguendo le misure l' adattamento di
impedenza e' sempre meglio di 1:1,2 di ROS

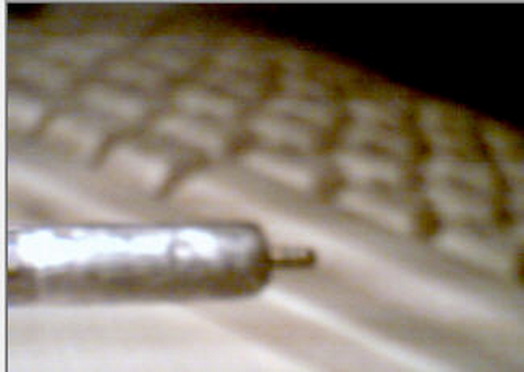

Non e' necessario che l' UT141 sia
collegato al piano riflettente.
Attenzione alla copertura , che non
sposti troppo la risonanza.

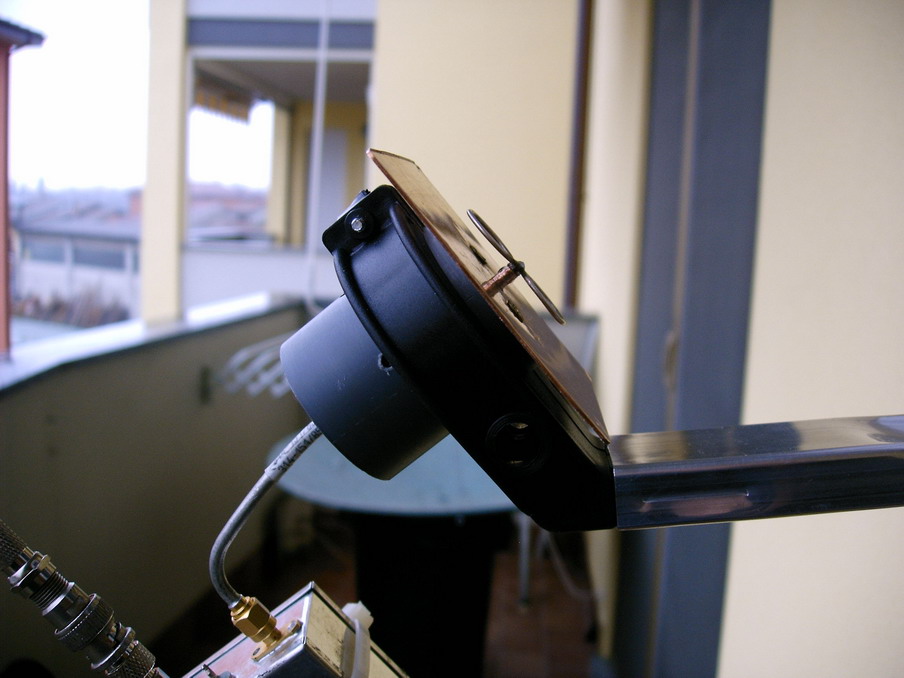

La distanza fra i due cerchietti e il
riflettore di 6.5 mm e' riferita alla mezzeria del filo,
questa misura
deve essere precisa perché stabilisce
l' impedenza. E' consigliabile prevedere la possibilità
di regolare la distanza dal riflettore.

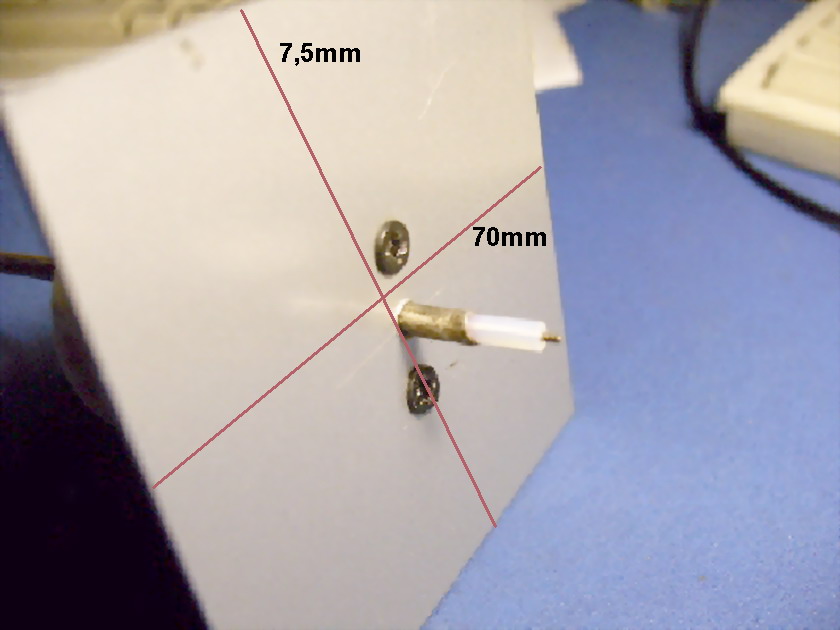

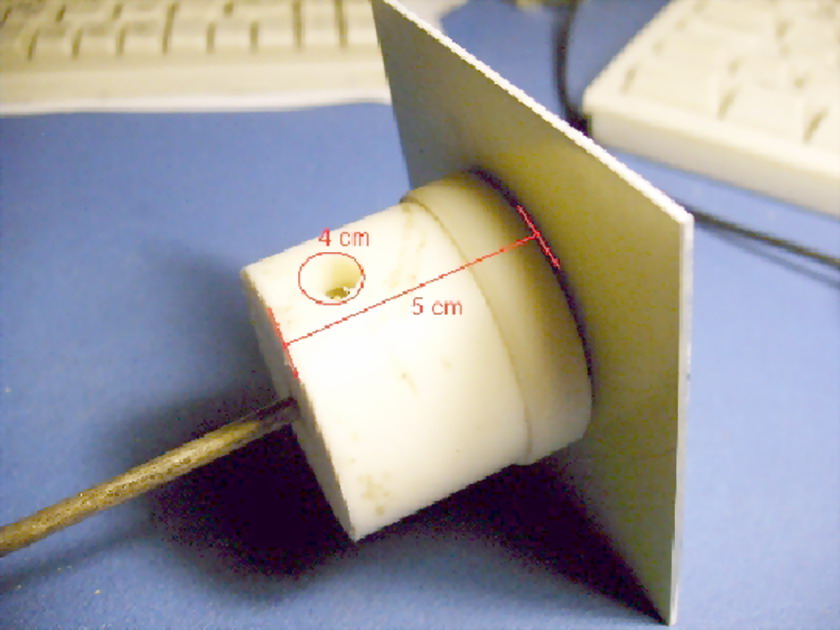

Le dimensioni del riflettore non sono
critiche, minimo 50 x 70, io uso 80 x 80 perché adotto
come coperchio
(siliconato al riflettore) il
cappuccio delle bombolette spray che hanno per l'
appunto quel diametro.
La larghezza di banda e' buona, per
ROS 1:2 BW = 6270-5450.
Più precisamente: 6000 =1:1.43 5840 =1:1,12
5760 = non misurabile 5740 =1:1.07
Le misure sono state effettuate con
PONTE WILTRON 87A50 - BOLOMETRO BOONTON 42B -
SWEEP HP 8620 con cassetto 2 - 18Ghz ( vedi foto
sotto ) Per eventuali
altre informazioni contattare I2ROM.
